Teil 3 Einsatz
Anschluss der
digitalen Safety-
Ausgänge an
digitale Safety-
Eingänge
3-40

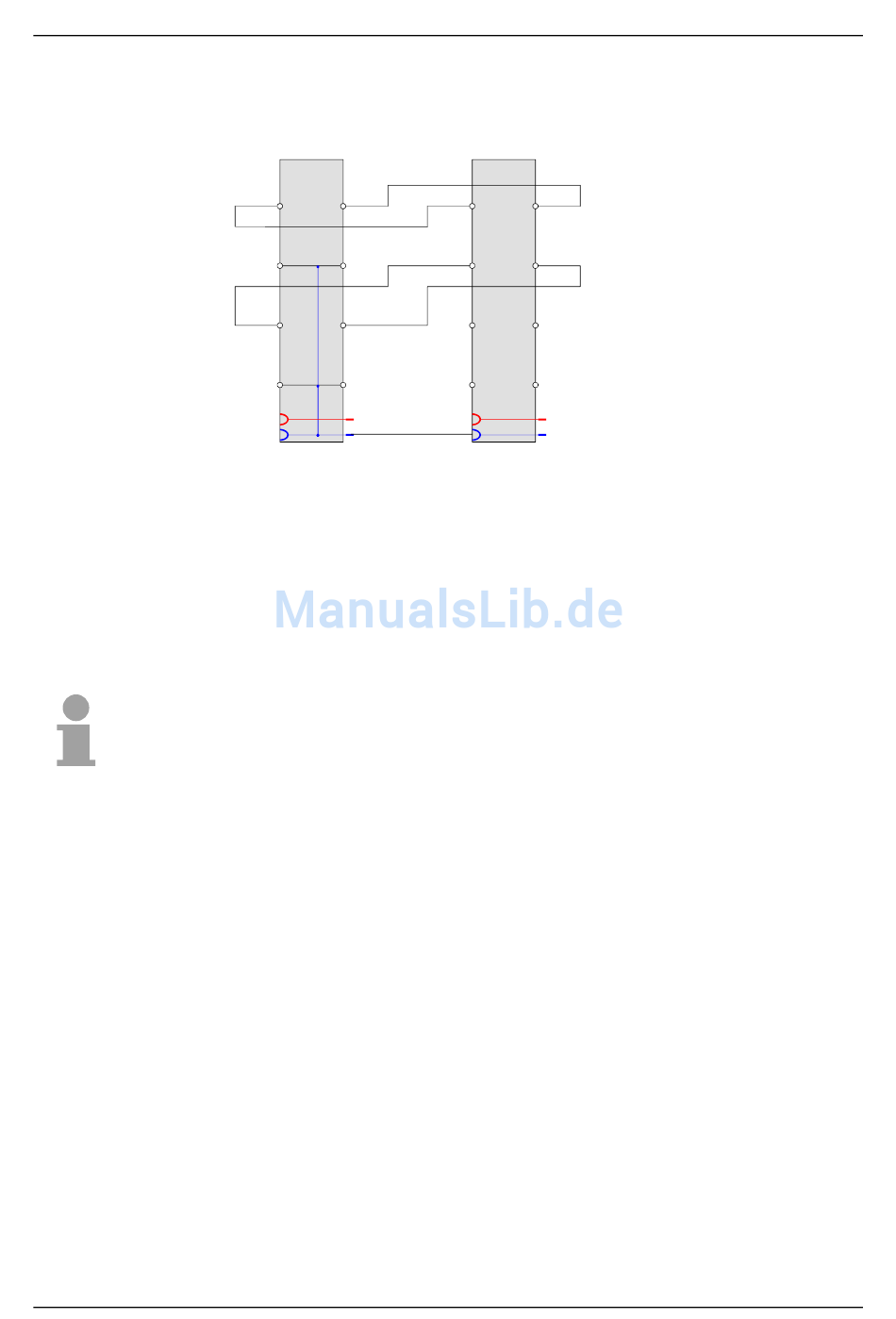

Die Safety-Ausgänge DO 0 ... 3 können Sie auf folgende Weise an die
Safety-Eingänge eines System SLIO Safety-Eingabemoduls anschließen.
DO
1 5
DO0 DO1
2 6
3 7
DO2 DO3
4 8
DC24V
0V
Stellen Sie für den entsprechenden Safety-Eingang den Parameter
Testpulsaktivierung auf den Wert "nicht aktiv". Sonst erkennt das Safety-
Modul einen Kurzschluss am Eingang und gibt die Diagnosemeldung
"Kurzschluss" aus.
Hierbei muss die Eingangsglättungszeit des entsprechenden Safety-
Eingangs immer größer sein als eingestellte die Testpulslänge des Safety-
Ausgangs.
Hinweis!
In diesem Fall ist keine Drahtbrucherkennung möglich!
DI
1 5
DI0 DI0 DI1
2 6
DI2 DI3
3 7
T0 T1
4 8
T2 T3
DC24V
0V
