Teil 2 Produktbeschreibung

SDI 4xDC 24V - Bedien- und Anzeigeelemente

Beschreibung
Eigenschaften

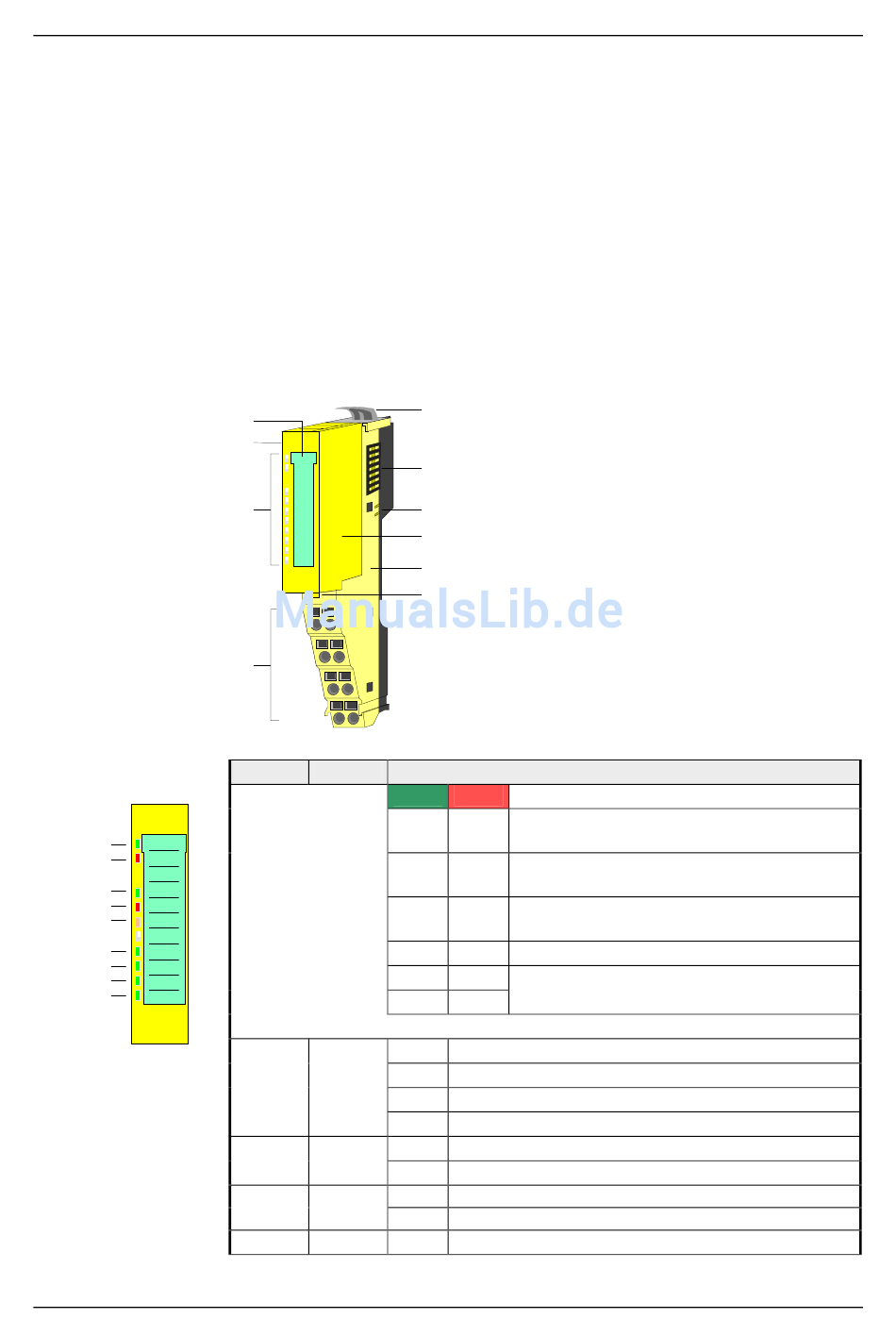

Aufbau
Statusanzeige
RUN
MF
PS
ERR
ER2
DI 0
DI 1
DI 2
DI 3
2-6
Das Elektronikmodul erfasst die binären Steuersignale aus der Prozess-
ebene und transportiert sie galvanisch getrennt zum übergeordneten
Bussystem. Es hat 4 Kanäle, die ihren Zustand über LEDs anzeigen.
• 4 digitale Eingänge potenzialgetrennt zum Rückwandbus
• Statusanzeige der Kanäle durch LEDs
• Sicherheitsbaugruppe mit selbsttätiger Abschaltung im Fehlerfall nach
IEC 61508 SIL3 und EN ISO 13849-1, Kat.4/PLe
2
3
5
10
LED Farbe Beschreibung
RUN grün RUN
MF rot
PS grün
ERR rot
ER2 gelb
DI x grün
an: ● aus: ○ blinkend mit 0,5Hz: B blinkend mit 2Hz: BB Blinkcode: C
1
[1] Verriegelungshebel Terminal-Modul
[2] Beschriftungsstreifen
[3] Adressschalter für F-Adresse
4
[4] Rückwandbus
6
[5] LED-Statusanzeige
7
[6] DC 24V Leistungsversorgung
8
[7] Elektronik-Modul
9
[8] Terminal-Modul
[9] Verriegelungshebel Elektronik-Modul
[10] Anschlussklemmen
MF
Bus-Kommunikation ist OK
● ○
Modul-Status ist OK
Bus-Kommunikation ist OK
● ●
Modul-Status meldet Fehler
Bus-Kommunikation nicht möglich
○ ●
Modul-Status meldet Fehler
○ ○ Fehler Busversorgungsspannung
BB ○
Konfigurationsfehler (siehe Folgeseiten)
○ BB
● PROFIsafe-Kommunikation in Data exchange
BB Safety-Parametrierung erwartet
B Fehler - Quittierung erwartet
○ Modul-Initialisierung läuft
● Dauer-Fail-Safe-Zustand (siehe Folgeseiten)
C Blinkcode (siehe Folgeseiten)
C Blinkcode (siehe Folgeseiten)
B Anforderung Fail-Safe-Zustand
● Digitaler Eingang angesteuert
