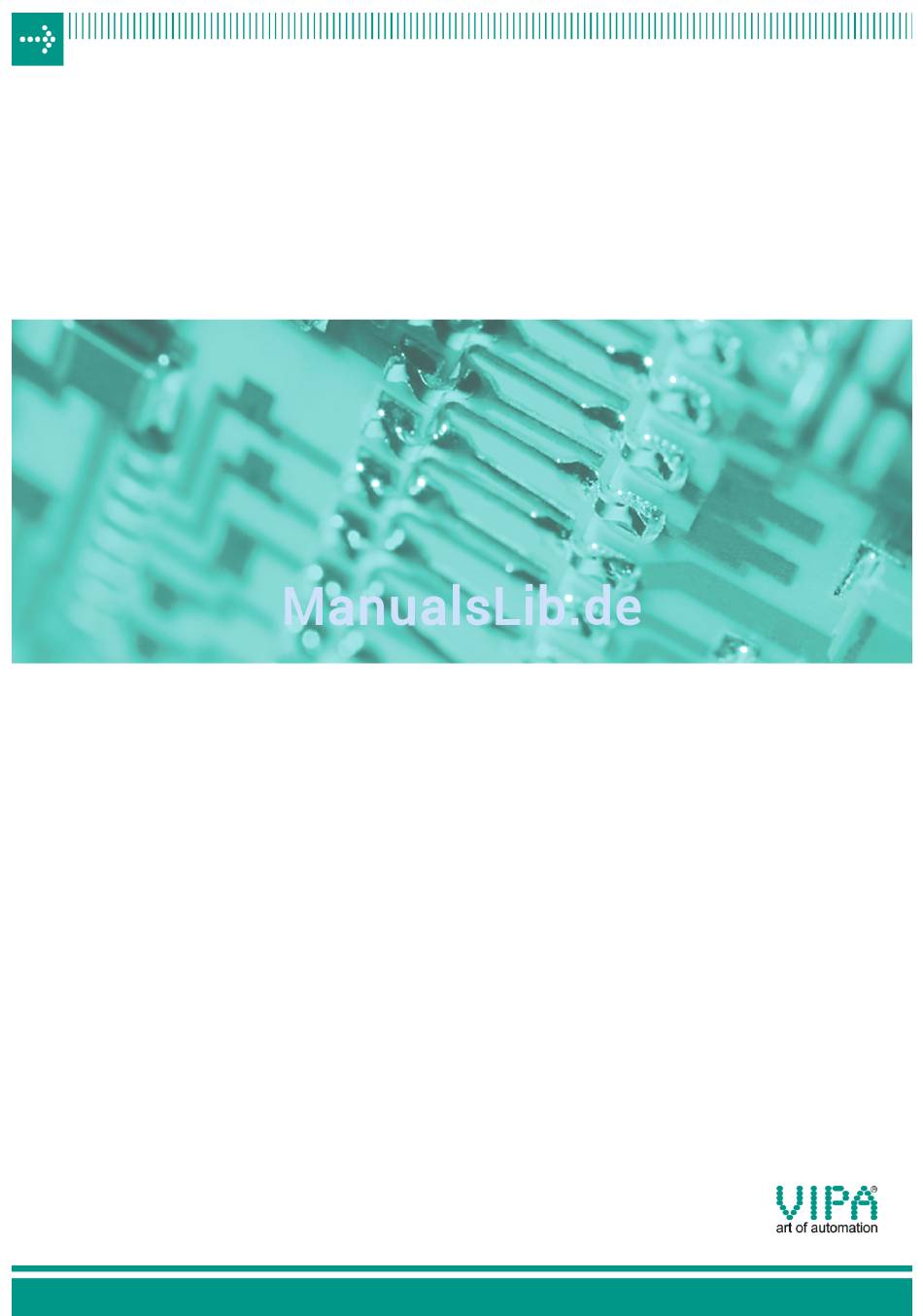

- Seite 1 VIPA System 300V PS | Handbuch HB130D_PS | Rev. 09/46 November 2009...
- Seite 2 EMail: documentation@vipa.de Technischer Support Wenden Sie sich an Ihre Landesvertretung der VIPA GmbH, wenn Sie Probleme mit dem Produkt haben oder Fragen zum Produkt stellen möchten. Ist eine solche Stelle nicht erreichbar, können Sie VIPA über folgenden Kontakt erreichen: VIPA GmbH, Ohmstraße 4, 91074 Herzogenaurach, Germany Telefon: +49 9132 744 1150/1180 (Hotline) EMail: support@vipa.de...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Über dieses Handbuch................1 Sicherheitshinweise................. 2 Teil 1 Grundlagen ................1-1 Sicherheitshinweis für den Benutzer ............ 1-2 Allgemeine Beschreibung System 300V..........1-3 Komponenten..................1-4 Teil 2 Montage und Aufbaurichtlinien ..........2-1 Übersicht ....................2-2 Einbaumaße..................2-3 Montage auf Profilschiene..............2-4 Verdrahtung .................. - Seite 4 Inhaltsverzeichnis Handbuch VIPA System 300V HB130D - PS - Rev. 09/46...
-
Seite 5: Über Dieses Handbuch
Handhabe der PS 307 Spannungsversorgungen im System 300. Überblick Teil 1: Einleitung Im Rahmen dieser Einleitung erfolgt die Vorstellung des System 300V von VIPA als zentrales bzw. dezentrales Automatisierungssystem. Teil 2: Montage und Aufbaurichtlinien Alle Informationen, die für den Aufbau und die Verdrahtung einer Steuerung aus den Komponenten des System 300V erforderlich sind, finden Sie in diesem Kapitel. - Seite 6 Über dieses Handbuch Handbuch VIPA System 300V Zielsetzung und Dieses Handbuch beschreibt die Spannungsversorgungen (PS) die im System 300V eingesetzt werden können. Inhalt Beschrieben werden Aufbau, Einsatz und Technische Daten. Zielgruppe Das Handbuch ist geschrieben für Anwender mit Grundkenntnissen in der Automatisierungstechnik.
-
Seite 7: Sicherheitshinweise
Handbuch VIPA System 300V Sicherheitshinweise Sicherheitshinweise Die Spannungsversorgungen des System 300V sind konstruiert und Bestimmungs- gefertigt für: gemäße • System 300 Komponenten von VIPA und Siemens Verwendung • Kommunikation und Prozesskontrolle • Allgemeine Steuerungs- und Automatisierungsaufgaben • den industriellen Einsatz •... - Seite 8 Sicherheitshinweise Handbuch VIPA System 300V HB130D - PS - Rev. 09/46...
-
Seite 9: Teil 1 Grundlagen
Handbuch VIPA System 300V Teil 1 Grundlagen Teil 1 Grundlagen Kernthema dieses Kapitels ist die Vorstellung des System 300V von VIPA. Überblick In einer Übersicht werden die Möglichkeiten zum Aufbau von zentralen und dezentralen Systemen aufgezeigt. Sie finden hier auch allgemeine Angaben zum System 300V wie Maße, Hinweise zur Montage und zu den Umgebungsbedingungen. -
Seite 10: Sicherheitshinweis Für Den Benutzer
Teil 1 Grundlagen Handbuch VIPA System 300V Sicherheitshinweis für den Benutzer Handhabung VIPA-Baugruppen sind mit hochintegrierten Bauelementen in MOS- Technik bestückt. Diese Bauelemente sind hoch empfindlich gegenüber elektrostatisch Überspannungen, die z.B. bei elektrostatischer Entladung entstehen. gefährdeter Baugruppen Zur Kennzeichnung dieser gefährdeten Baugruppen wird nachfolgendes Symbol verwendet: Das Symbol befindet sich auf Baugruppen, Baugruppenträgern oder auf... -
Seite 11: Allgemeine Beschreibung System 300V
Leistungsbereich. Die einzelnen Module werden direkt auf der 530mm langen Profilschiene montiert und über Busverbinder, die von hinten an die Module gesteckt werden, gekoppelt. Die einzelnen Module des VIPA System 300V sind baugleich zu Siemens. Durch den kompatiblen Rückwandbus sind somit Module von VIPA und Siemens mischbar. -
Seite 12: Komponenten
Eine weitere Komponente des dezentralen Systems ist der CAN-Slave. Er ermöglicht den Anschluss an das Feldbussystem CANopen. Peripheriemodule Von VIPA erhalten Sie eine Vielzahl an Peripheriemodulen wie z.B. für digitale bzw. analoge Ein-/Ausgabe. Die Peripheriemodule können zentral und dezentral betrieben werden. - Seite 13 Siemens. Die Projektierung erfolgt im SIMATIC Manager von Siemens. Hinweis! Bitte verwenden Sie zur Projektierung einer System 300V CPU von VIPA immer die CPU 315-2DP (6ES7 315-2AF03 V1.2) von Siemens aus dem Hardware-Katalog. Bitte beachten Sie dass bei der CPU 31x die Profibus-Adresse 1 systembedingt reserviert ist.
- Seite 14 Teil 1 Grundlagen Handbuch VIPA System 300V HB130D - PS - Rev. 09/46...
-
Seite 15: Teil 2 Montage Und Aufbaurichtlinien
Teil 2 Montage und Aufbaurichtlinien Teil 2 Montage und Aufbaurichtlinien In diesem Kapitel finden Sie alle Informationen, die für den Aufbau und die Überblick Verdrahtung einer Steuerung aus den Komponenten des System 300V erforderlich sind. Inhalt Thema Seite Teil 2 Montage und Aufbaurichtlinien .......... -
Seite 16: Übersicht
VIPA 390-9BC00* 2000mm 15mm * Verpackungseinheit 10 Stück Für die Kommunikation der Module untereinander wird beim System 300V Busverbinder ein Rückwandbus-Verbinder eingesetzt. Die Rückwandbus-Verbinder sind im Lieferumfang der Peripherie-Module enthalten und werden vor der Montage von hinten an das Modul gesteckt. -
Seite 17: Einbaumaße
Handbuch VIPA System 300V Teil 2 Montage und Aufbaurichtlinien Einbaumaße Übersicht Hier finden Sie alle wichtigen Maße des System 300V. 1fach breit (BxHxT) in mm: 40 x 125 x 120 Maße Grundgehäuse 2fach breit (BxHxT) in mm: 80 x 125 x 120 3fach breit (BxHxT) in mm: 120 x 125 x 120 Montagemaße... -
Seite 18: Montage Auf Profilschiene
Teil 2 Montage und Aufbaurichtlinien Handbuch VIPA System 300V Montage auf Profilschiene Sie haben die Möglichkeit das System 300V waagrecht oder senkrecht Aufbau: aufzubauen. Beachten Sie bitte die hierbei zulässigen Umgebungs- temperaturen: • waagrechter Aufbau: von 0 bis 60° • senkrechter Aufbau: von 0 bis 40°... - Seite 19 Handbuch VIPA System 300V Teil 2 Montage und Aufbaurichtlinien Vorgehensweise • Verschrauben Sie die Profilschiene mit dem Untergrund (Schraubengröße: M6) so, dass mindestens 65mm Raum oberhalb und 40mm unterhalb der Profilschiene bleibt. • Wenn der Untergrund eine geerdete Metallplatte oder ein geerdetes Geräteblech ist, achten Sie auf eine niederohmige Verbindung zwischen Profilschiene und Untergrund.
-
Seite 20: Verdrahtung
Verdrahtung Die Spannungsversorgungen und CPUs werden ausschließlich mit Übersicht Federklemm-Kontakten ausgeliefert. Für die Signalbaugruppen sind bei VIPA die Frontstecker mit Schraubkontakten erhältlich. Nachfolgend sind alle Anschlussarten der Spannungsversorgungen, CPUs und Ein- /Ausgabe-Module aufgeführt. Gefahr! • Die Spannungsversorgungen sind vor dem Beginn von Installations- und Instandhaltungsarbeiten unbedingt freizuschalten, d.h. - Seite 21 Handbuch VIPA System 300V Teil 2 Montage und Aufbaurichtlinien Federklemmtechnik Zur Verdrahtung der Spannungsversorgung einer CPU beispielsweise (grün) kommen grüne Stecker mit Federzugklemmtechnik zum Einsatz. Auch hier können Sie Drähte mit einem Querschnitt von 0,08mm 2,5mm anschließen. Hierbei dürfen sowohl flexible Litzen ohne Aderend- hülse, als auch starre Leiter verwendet werden.
- Seite 22 Teil 2 Montage und Aufbaurichtlinien Handbuch VIPA System 300V Frontstecker der Nachfolgend ist die Verdrahtung der 2 Frontstecker-Varianten aufgezeigt: Ein-/Ausgabe- Für die Ein-/Ausgabe-Module sind bei VIPA folgende Stecker erhältlich: Module 20-fach Schraubtechnik 40-fach Schraubtechnik VIPA 392-1AJ00 VIPA 392-1AM00 Öffnen Sie die Frontklappe Ihres Ein-/Ausgabe-Moduls.
- Seite 23 Handbuch VIPA System 300V Teil 2 Montage und Aufbaurichtlinien ... Fortsetzung 20-fach Schraubtechnik 40-fach Schraubtechnik Drücken Sie die Entriegelungstaste am Schrauben Sie die Befestigungsschraube für Frontstecker an der Moduloberseite und den Frontstecker fest. drücken Sie gleichzeitig den Frontstecker in das Modul bis er einrastet.
-
Seite 24: Aufbaurichtlinien
Aufbaurichtlinien Die Aufbaurichtlinien enthalten Informationen über den störsicheren Aufbau Allgemeines des System 300V. Es wird beschrieben, wie Störungen in Ihre Steuerung gelangen können, wie die elektromagnetische Verträglichkeit (EMV), sicher gestellt werden kann und wie bei der Schirmung vorzugehen ist. Unter Elektromagnetischer Verträglichkeit (EMV) versteht man die Was bedeutet Fähigkeit eines elektrischen Gerätes, in einer vorgegebenen elektro-... - Seite 25 Möglichkeit alle elektrischen Betriebsmittel. - Achten Sie auf den gezielten Einsatz der Erdungsmaßnahmen. Das Erden der Steuerung dient als Schutz- und Funktionsmaßnahme. - Verbinden Sie Anlagenteile und Schränke mit dem System 300V sternförmig mit dem Erde/Schutzleitersystem. Sie vermeiden so die Bildung von Erdschleifen.
- Seite 26 Kontakt ausüben. • Legen Sie den Schirm direkt nach Eintritt der Leitung in den Schrank auf eine Schirmschiene auf. Führen Sie den Schirm bis zum System 300V Modul weiter, legen Sie ihn dort jedoch nicht erneut auf! Bitte bei der Montage beachten! Bei Potenzialdifferenzen zwischen den Erdungspunkten kann über den...
-
Seite 27: Teil 3 Ps 307 Spannungsversorgung
Handbuch VIPA System 300V Teil 3 PS 307 Spannungsversorgung Teil 3 PS 307 Spannungsversorgung Dieses Kapitel befasst sich mit den Spannungsversorgungen für das Überblick System 300V. Inhalt Thema Seite Teil 3 PS 307 Spannungsversorgung..........3-1 Sicherheitshinweise................3-2 Systemübersicht................... 3-3 307-1BA00 - Einsatz ................3-4 307-1BA00 - Technische Daten ............ -
Seite 28: Sicherheitshinweise
Bitte beachten sie bei der Auswahl des Montageorts, dass die Spannungs- versorgung im Betrieb ausreichend gekühlt wird. Nachfolgend finden Sie die Vorsichtsmaßnahmen, die beim Einsatz der System 300V Spannungsversorgungen einzuhalten sind. Gefahr! • Die Spannungsversorgungen dürfen ausschließlich in trockenen Räumen eingebaut werden, die nur dem Instandhalter zugänglich sind! •... -
Seite 29: Systemübersicht
Handbuch VIPA System 300V Teil 3 PS 307 Spannungsversorgung Systemübersicht Die hier vorgestellte System 300V Spannungsversorgungen besitzen einen Spannungs- einstellbaren AC 120/230V-Eingang und bieten eine Ausgangsspannung versorgungen von DC 24V. Je nach Modul erfolgt die Spannungsanpassung über einen 120/230V-Umschalter oder automatisch stufenlos von AC100...240V. -
Seite 30: 307-1Ba00 - Einsatz
Teil 3 PS 307 Spannungsversorgung Handbuch VIPA System 300V 307-1BA00 - Einsatz PS 307/2,5A VIPA 307-1BA00 Bestelldaten • Ausgangsstrom 2,5A Eigenschaften • Ausgangsnennspannung DC 24V • Anschluss an einphasiges Wechselspannungsnetz Wide-Range-Input AC 100...240V ohne manuelle Umschaltung • Schutz gegen Kurzschluss, Überlast und Leerlauf •... - Seite 31 Handbuch VIPA System 300V Teil 3 PS 307 Spannungsversorgung DC 24V Prinzipschaltbild 100...240V Über die Eingangsbuchse ist die Spannungs- Eingang versorgung mit Wechselspannung zu versorgen. AC 100...240V Eine Schmelzsicherung schützt den Eingang gegen Überlast. Leitungsschutz Zur Absicherung der Netzzuleitungen sollten Sie einen Leitungs- schutzschalter mit folgenden Kenngrößen verwenden:...
-
Seite 32: 307-1Ba00 - Technische Daten
Teil 3 PS 307 Spannungsversorgung Handbuch VIPA System 300V 307-1BA00 - Technische Daten PS 307/ 2,5A Elektrische Daten VIPA 307-1BA00 Maße und Gewicht Abmessungen (BxHxT) 40 x 125 x 120mm Gewicht 250g Eingangsgrößen Eingangsspannung - Nennwert AC 100 ... 240V... -
Seite 33: 307-1Ea00 - Einsatz
Handbuch VIPA System 300V Teil 3 PS 307 Spannungsversorgung 307-1EA00 - Einsatz PS 307/5A VIPA 307-1EA00 Bestelldaten • Ausgangsstrom 5A Eigenschaften • Ausgangsnennspannung DC 24V • Anschluss an einphasiges Wechselspannungsnetz AC 120/230V, 60/50Hz (umschaltbar) • Schutz gegen Kurzschluss, Überlast und Leerlauf •... - Seite 34 Teil 3 PS 307 Spannungsversorgung Handbuch VIPA System 300V DC 24V Prinzipschaltbild 120/230V Über die Eingangsbuchse ist die Spannungs- Eingang versorgung mit Wechselspannung zu versorgen. AC 120/230V Bitte beachten Sie vor der Inbetriebnahme, dass die Eingangsspannung dem eingestellten Wert am Netzspannungswahlschalter entspricht!
- Seite 35 Handbuch VIPA System 300V Teil 3 PS 307 Spannungsversorgung Ausgang Hier können sie 3-fach DC 24V abgreifen. Die Ausgänge sind kurzschlusssicher ausgelegt. DC 24V, 5A Bitte beachten Sie, dass der Summenstrom maximal 5A nicht übersteigen darf. Auf der Front der Spannungsversorgung befindet sich eine mit "DC 24V"...
-
Seite 36: 307-1Ea00 - Technische Daten
Teil 3 PS 307 Spannungsversorgung Handbuch VIPA System 300V 307-1EA00 - Technische Daten PS 307 / 5A Baugruppenbezeichnung 307-1EA00 Maße und Gewicht Abmessungen BxHxT (mm) 80x125x120 Gewicht 740g Eingangsgrößen Eingangsspannung - Nennwert AC 120V/230V Netzfrequenz - Nennwert 50Hz oder 60Hz - zulässiger Betrieb... -
Seite 37: 307-1Ka00 - Einsatz
Handbuch VIPA System 300V Teil 3 PS 307 Spannungsversorgung 307-1KA00 - Einsatz PS 307/10A VIPA 307-1KA00 Bestelldaten • Ausgangsstrom 10A Eigenschaften • Ausgangsnennspannung DC 24V • Anschluss an einphasiges Wechselspannungsnetz AC 120/230V, 60/50Hz (umschaltbar) • Schutz gegen Kurzschluss, Überlast und Leerlauf •... - Seite 38 Teil 3 PS 307 Spannungsversorgung Handbuch VIPA System 300V DC 24V Prinzipschaltbild 120/230V Über die Eingangsbuchse ist die Spannungs- Eingang versorgung mit Wechselspannung zu versorgen. AC 120/230V Bitte beachten Sie vor der Inbetriebnahme, dass die Eingangsspannung dem eingestellten Wert am Netzspannungswahlschalter entspricht!
- Seite 39 Handbuch VIPA System 300V Teil 3 PS 307 Spannungsversorgung Ausgang Hier können sie 4-fach DC 24V abgreifen. Die Ausgänge sind kurzschlusssicher ausgelegt. DC 24V, 10A Bitte beachten Sie, dass der Summenstrom maximal 10A nicht übersteigen darf. Auf der Front der Spannungsversorgung befindet sich eine mit "DC 24V"...
-
Seite 40: 307-1Ka00 - Technische Daten
Teil 3 PS 307 Spannungsversorgung Handbuch VIPA System 300V 307-1KA00 - Technische Daten PS 307 / 10A Baugruppenbezeichnung 307-1KA00 Maße und Gewicht Abmessungen BxHxT (mm) 120x125x120 Gewicht 1100g Eingangsgrößen Eingangsspannung - Nennwert AC 120/230V Netzfrequenz - Nennwert 50Hz oder 60Hz - zulässiger Betrieb... - Seite 41 Handbuch VIPA System 300V Index Anhang A Index Technische Daten ....3-14 307-1BA00........3-4 Aufbau ........3-4 Montagemöglichkeiten....3-2 Ausgang........3-5 Eigenschaften......3-4 PS 307 Spannungsversorgung ..3-1 Eingang........3-5 LEDs ......... 3-5 Sicherheitshinweise ......3-2 Leitungsschutz......3-5 System 300V Power derating......
-
Seite 42: Index
Index Handbuch VIPA System 300V M.Stich HB130D - PS - Rev. 09/46...
