Teil 2 Produktbeschreibung
Systemvorstellung
Übersicht
Komponenten
Bus-Koppler
Bus-Koppler für
System SLIO
Safety-Module
2-2

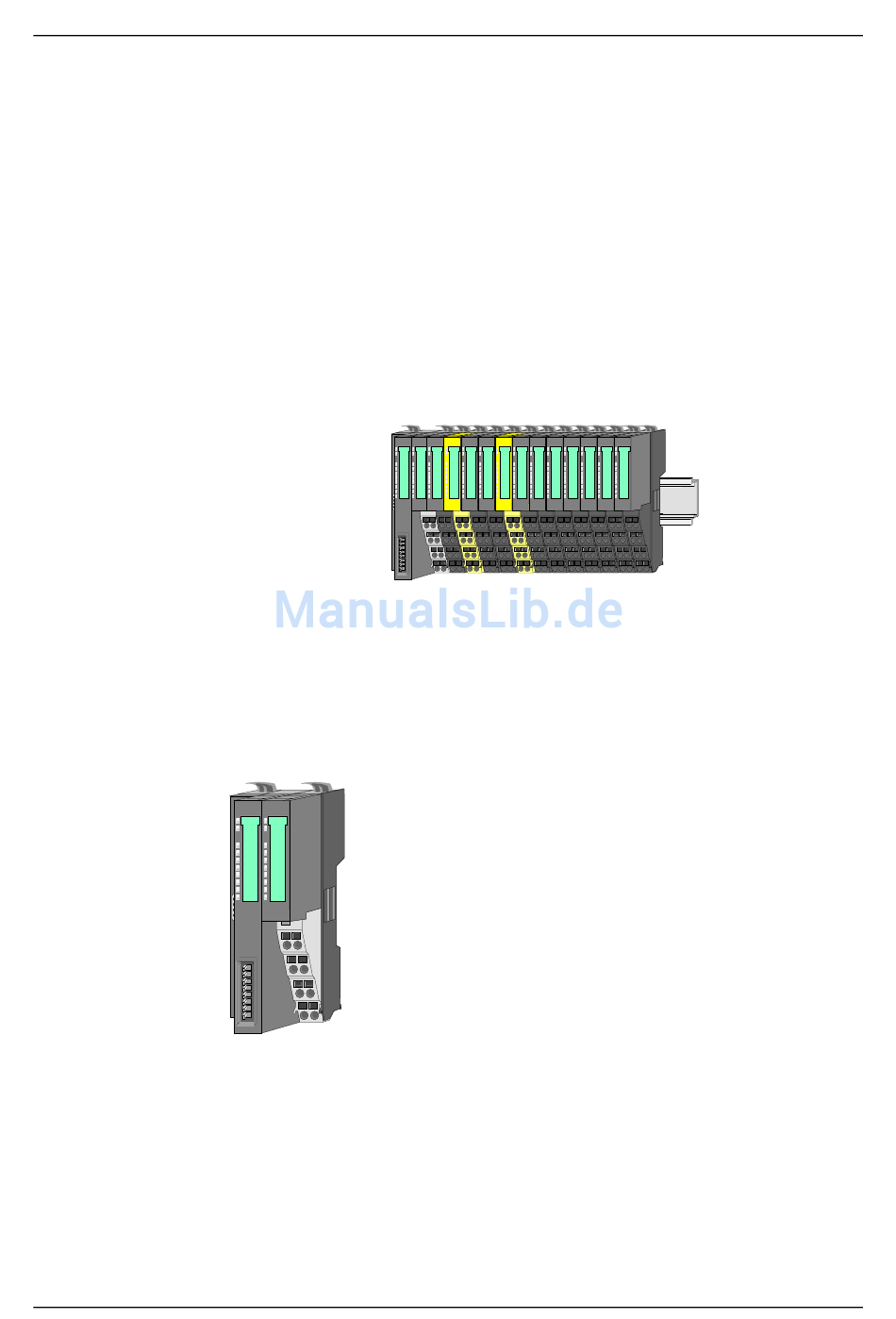

Das System SLIO ist ein modular aufgebautes Automatisierungssystem für
die Montage auf einer 35mm Tragschiene. Mittels der Peripherie-Module in
2-, 4- und 8-Kanalausführung können Sie dieses System passgenau an
Ihre Automatisierungsaufgaben adaptieren.
Der Verdrahtungsaufwand ist gering gehalten, da die DC 24V Leistungs-
versorgung im Rückwandbus integriert ist und defekte Elektronik-Module
bei stehender Verdrahtung getauscht werden können.
Durch Einsatz von den farblich abgesetzten Power-Modulen können Sie
innerhalb des Systems weitere Potenzialbereiche für die DC 24V
Leistungsversorgung definieren, bzw. die Elektronikversorgung um 2A
erweitern.
Das System SLIO besteht aus folgenden Komponenten:
• Bus-Koppler
• Peripherie-Module
• Power-Module
• Zubehör
Die in diesem Handbuch beschriebenen System SLIO Safety-Module
können Sie an folgenden Buskopplern einsetzen:
• 053-1DP00 - PROFIBUS-DP: ab Firmware V1.3.0 und ab GSD-Datei
(SLIO) V223
• 053-1PN00 - PROFINET: ab Firmware V1.1.7 und ab GSDML-Datei
(SLIO) V116
Beim Bus-Koppler sind Bus-Interface und Power-
Modul in ein Gehäuse integriert. Das Bus-
Interface bietet Anschluss an ein übergeordnetes
Bus-System. Über das integrierte Power-Modul
zur Spannungsversorgung werden sowohl das
Bus-Interface als auch die Elektronik der ange-
bunden Peripherie-Module versorgt. Die DC 24V
Leistungsversorgung
Peripherie-Module erfolgt über einen weiteren
Anschluss.
Durch Montage von bis zu 64 Peripherie-Modulen
am Bus-Koppler werden diese elektrisch ver-
bunden, d.h. sie sind am Rückwandbus einge-
bunden, die Elektronik-Module werden versorgt
und jedes Peripherie-Modul ist an die DC 24V
Leistungsversorgung angeschlossen.
