VIPA System SLIO Handbuch Seite 36

Teil 2 Produktbeschreibung

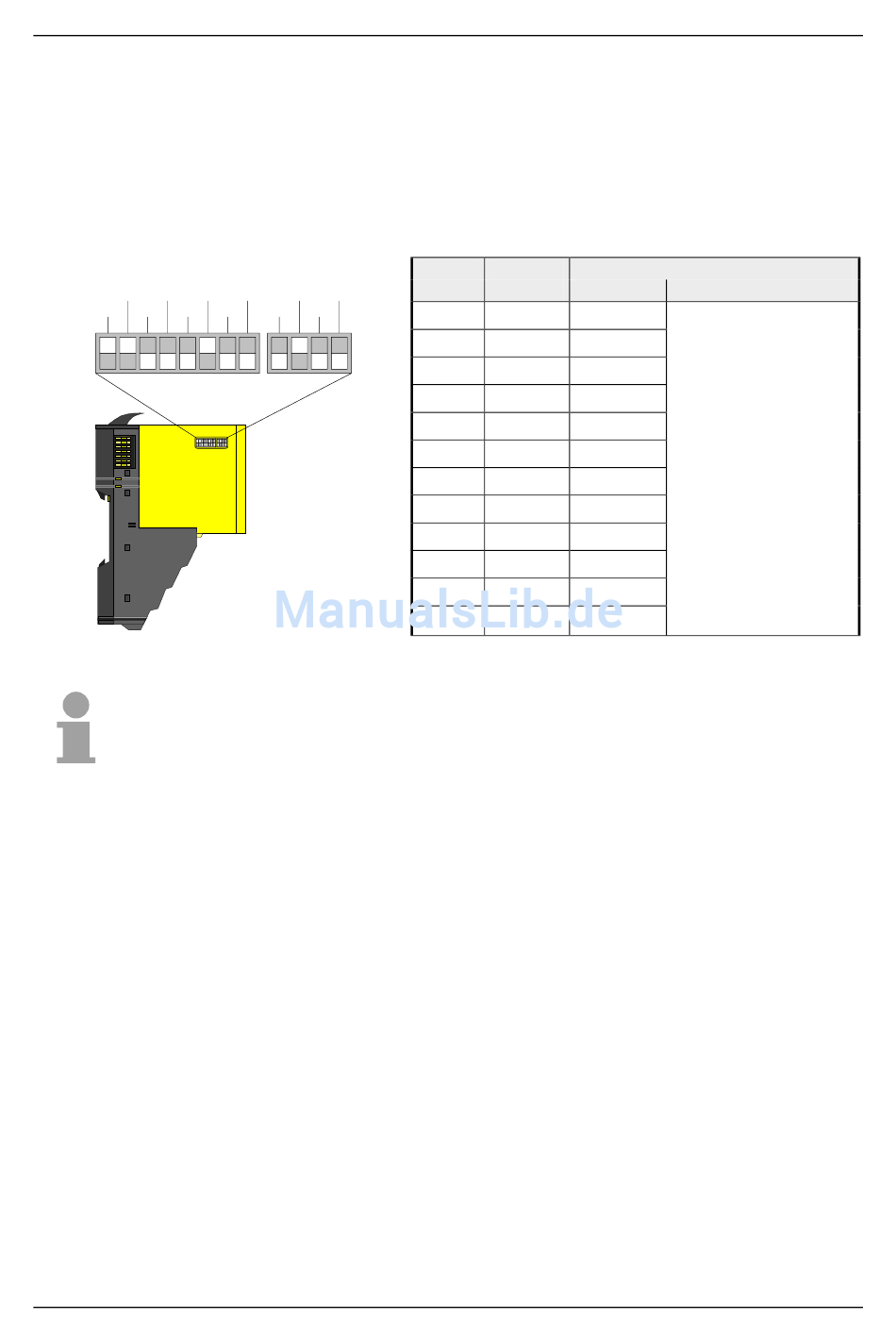

Adressschalter für
F-Adresse
10 8 6
11 9 7
1
0
2-10
Die F-Adresse ist mit dem F-Adressschalter am Safety-Modul einzustellen
und zusätzlich im Mastersystem z.B. Hardware-Konfigurator zu projek-
tieren. Die F-Adresse können Sie mit dem seitlich am Safety-Modul
befindlichen Adressschalter einstellen. Nur wenn die im Hardware-
Konfigurator und am Modul eingestellte F-Adresse übereinstimmt, ist ein
Betrieb möglich!
4 2 0
5 3 1
1
0
Hinweis!
Der F-Adressschalter ist bei gestecktem Safety-Modul nicht zugängig!
Zum Einstellen der F-Adresse am Safety-Modul müssen Sie das
(Elektronik)-Modul, wie unter "Demontage und Modultausch" beschrieben,
herausziehen.
Pos. Wert Beispiel
Zustand
0 1
1 2
2 4
3 8
4 16
5 32
6 64
7 128
8 256
9 512
10 1024
11 2048
Handbuch VIPA System SLIO
Adresse
1
1
0
1+2+32+512=547
0
Adresse: 547
0
1
0
0
0
1
0
0
HB300D - SM-S - Rev. 14/10
