Handbuch VIPA System SLIO
Einsatz von
Power-Modulen
Power-Modul
007-1AB00
Power-Modul
007-1AB10
HB300D - SM-S - Rev. 14/10
Das Power-Modul mit der Best.-Nr. 007-1AB00 setzen Sie ein, wenn die
10A für die Leistungsversorgung nicht mehr ausreichen. Sie haben so auch
die Möglichkeit, Potenzialgruppen zu bilden.
Das Power-Modul mit der Best.-Nr. 007-1AB10 setzen Sie ein, wenn die 3A
für die Elektronikversorgung am Rückwandbus nicht mehr ausreichen.
Zusätzlich erhalten Sie eine neue Potenzialgruppe für die DC 24V
Leistungsversorgung mit max. 4A.
Durch Stecken des Power-Moduls 007-1AB10 können am nachfolgenden
Rückwandbus Module gesteckt werden mit einem maximalen Summen-
strom von 2A. Danach ist wieder ein Power-Modul zu stecken.
Zur Sicherstellung der Spannungsversorgung dürfen die Power-Module
beliebig gemischt eingesetzt werden.
SysDC5V max. 3A
DC24V max. 10A
1
DC24V
0V
DC24V
2
0V
SysDC5V max. 3A
DC24V max. 10A
1
DC24V
0V
DC24V
2
0V

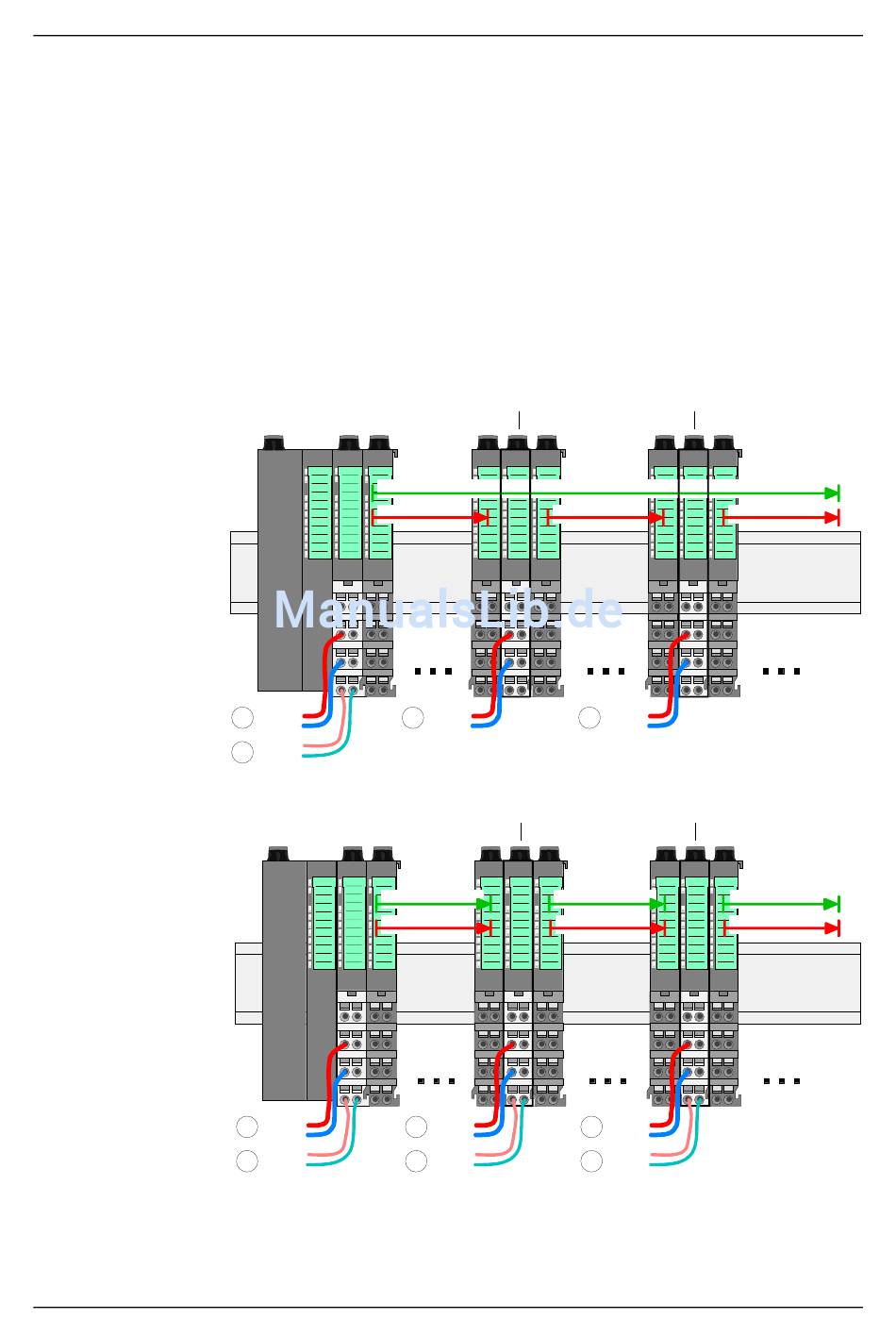

(1) DC 24V für Leistungsversorgung I/O-Ebene (max. 10A)
(2) DC 24V für Elektronikversorgung Bus-Koppler und I/O-Ebene
(3) DC 24V für Leistungsversorgung I/O-Ebene (max. 4A)
(4) DC 24V für Elektronikversorgung I/O-Ebene
007-1AB00
Sys DC 5V: ---
DC 24V: 10A
DC24V max. 10A
1
DC24V
0V
007-1AB10
Sys DC 5V: 2A
DC 24V: 4A
SysDC5V max. 2A
DC24V max. 4A
3
DC24V
0V
DC24V
4
0V
Teil 3 Einsatz
007-1AB00
Sys DC 5V: ---
DC 24V: 10A
DC24V max. 10A
1
DC24V
0V
007-1AB10
Sys DC 5V: 2A
DC 24V: 4A
SysDC5V max. 2A
DC24V max. 4A
3
DC24V
0V
DC24V
4
0V
3-25
