Handbuch VIPA System SLIO

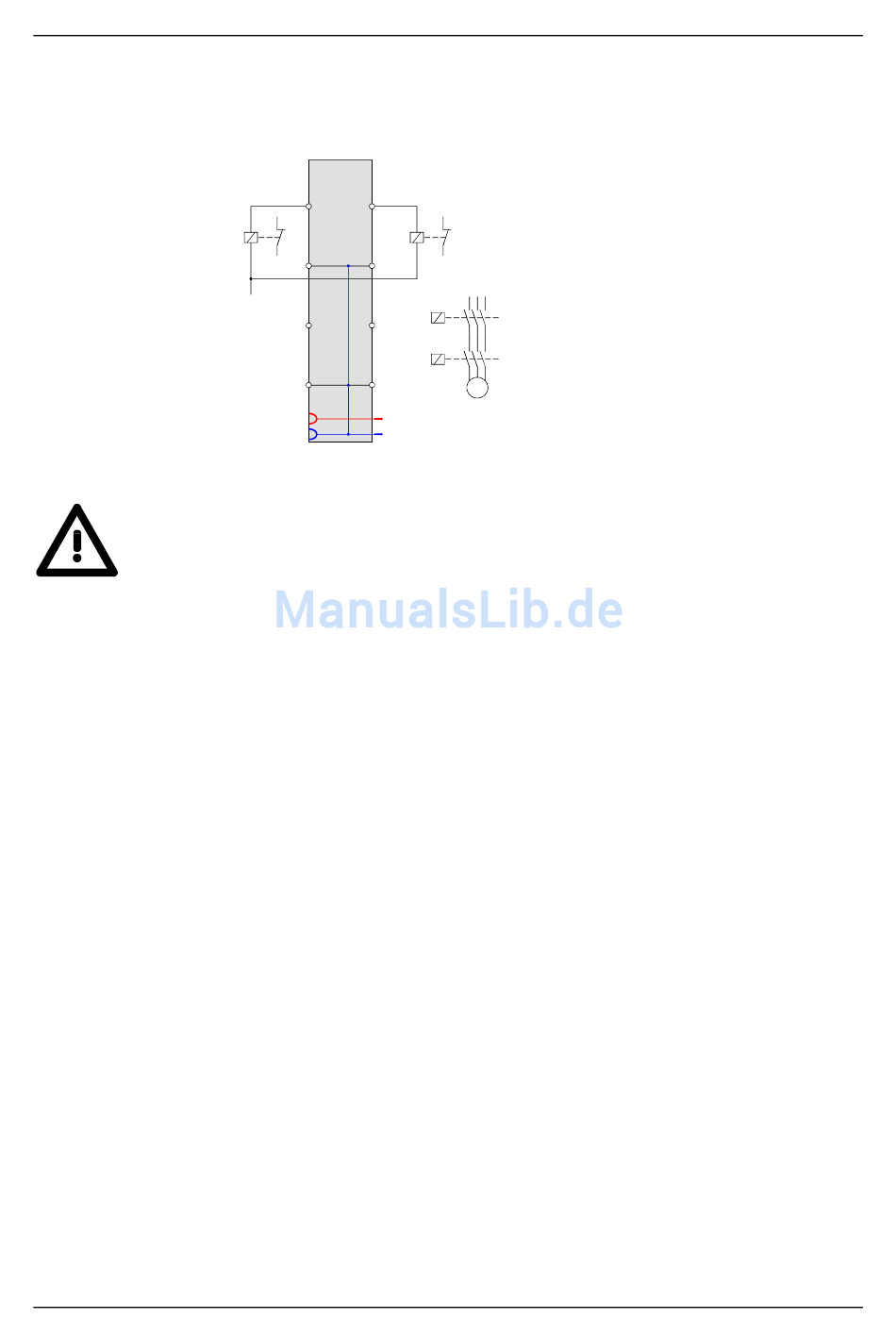

Anschluss von
Lasten an Safety-
Ausgang und
Masseanschluss 0V
HB300D - SM-S - Rev. 14/10
Sie können mit dieser Schaltung durch das Rücklesen der Relaiszustände
SIL3/Kat.4/PLe erreichen.
DO
1 5
DO0 DO1
DI 0
K0 K1
T0
2 6
0V
3 7
DO2 DO3
4 8
DC24V
0V
Warnung!
Wichtiger Hinweis zur Einfehlersicherheit!
Wenn für die Sicherheitsfunktion die Einfehlersicherheit gefordert ist,
müssen Sie mindestens zwei digitale Safety-Ausgänge zum Schalten von
zwei Lasten (z.B. zwei Relais) verwenden, weil jeder digitale Safety-
Ausgang nur einen Halbleiterschalter zum Schalten verwendet.
Sie können eine Last (z.B. Relais) zwischen einem Safety-Ausgang DO 0
... 3 und dem Masseanschluss 0V der Feldversorgungsspannung
anschließen. Es ist nicht erforderlich den Masseanschluss auf die
entsprechende Klemme des System Safety-Moduls zurückzuführen.
Beachten Sie hierbei folgende Bedingungen:
• Sorgen Sie dafür, dass das Relais und das System SLIO Safety-Modul
das gleiche Bezugspotenzial haben.
• Für die Einfehlersicherheit sind mindestens 2 digitale Safety-Ausgänge
und 2 Relais erforderlich.
• Die Arbeitskontakte (K0 und K1) der 2 Relais müssen Sie in Reihe zu
der zu schaltenden Last anschließen.
DI 1
T1
K0
K1
M
Teil 3 Einsatz
3-39
