SDO 4xDC 24V 0,5A - Bedien- und Anzeigeelemente

Beschreibung
Eigenschaften

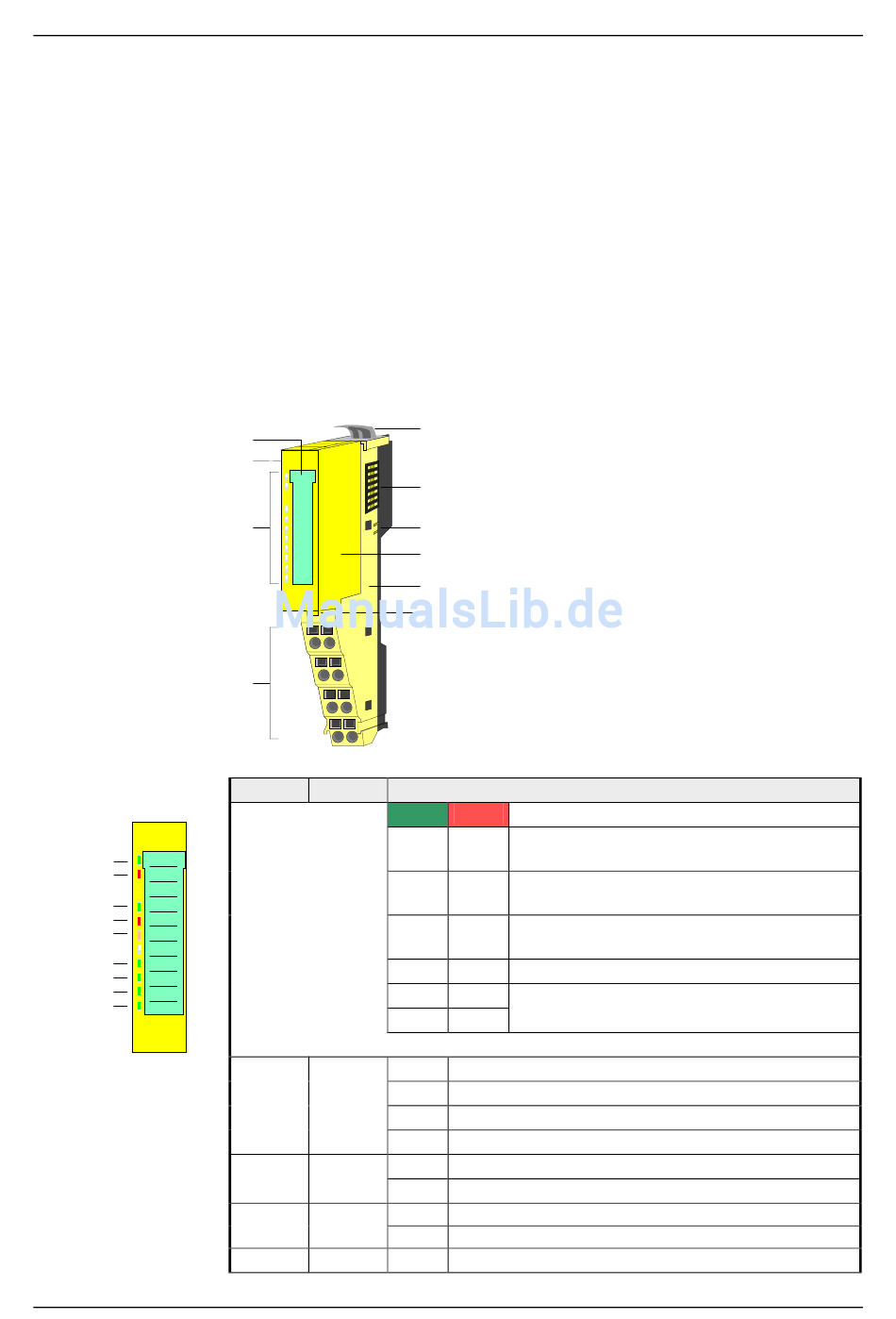

Aufbau
Statusanzeige
RUN
MF
PS
ERR
ER2
DO 0
DO 1
DO 2
DO 3
HB300D - SM-S - Rev. 14/10
Das Elektronikmodul erfasst die binären Steuersignale aus dem über-
geordneten Bussystem und transportiert diese über die Ausgänge an die
Prozessebene.
Es hat 4 Kanäle, die ihren Zustand durch Leuchtdioden anzeigen.
• 4 digitale Ausgänge potenzialgetrennt zum Rückwandbus
• Statusanzeige der Kanäle durch LEDs
• Sicherheitsbaugruppe mit selbsttätiger Abschaltung im Fehlerfall nach
IEC 61508 SIL3 und EN ISO 13849-1, Kat.4/PLe
2
3
5
10
LED Farbe Beschreibung
RUN grün RUN
MF rot
PS grün
ERR rot
ER2 gelb
DO x grün
an: ● aus: ○ blinkend mit 0,5Hz: B blinkend mit 2Hz: BB Blinkcode: C
1
[1] Verriegelungshebel Terminal-Modul
[2] Beschriftungsstreifen
[3] Adressschalter für F-Adresse
4
[4] Rückwandbus
6
[5] LED-Statusanzeige
7
[6] DC 24V Leistungsversorgung
8
[7] Elektronik-Modul
9
[8] Terminal-Modul
[9] Verriegelungshebel Elektronik-Modul
[10] Anschlussklemmen
MF
Bus-Kommunikation ist OK
● ○
Modul-Status ist OK
Bus-Kommunikation ist OK
● ●
Modul-Status meldet Fehler
Bus-Kommunikation nicht möglich
○ ●
Modul-Status meldet Fehler
○ ○ Fehler Busversorgungsspannung
BB ○
Konfigurationsfehler (siehe Folgeseiten)
○ BB
● PROFIsafe-Kommunikation in Data exchange
BB Safety-Parametrierung erwartet
B Fehler - Quittierung erwartet
○ Modul-Initialisierung läuft
● Dauer-Fail-Safe-Zustand (siehe Folgeseiten)
C Blinkcode (siehe Folgeseiten)
C Blinkcode (siehe Folgeseiten)
B Anforderung Fail-Safe-Zustand
● Digitaler Ausgang angesteuert
Teil 2 Produktbeschreibung
2-23
