Teil 3 Einsatz
Schirm auflegen
1
2
3-26
Zur Schirmauflage
erforderlich.

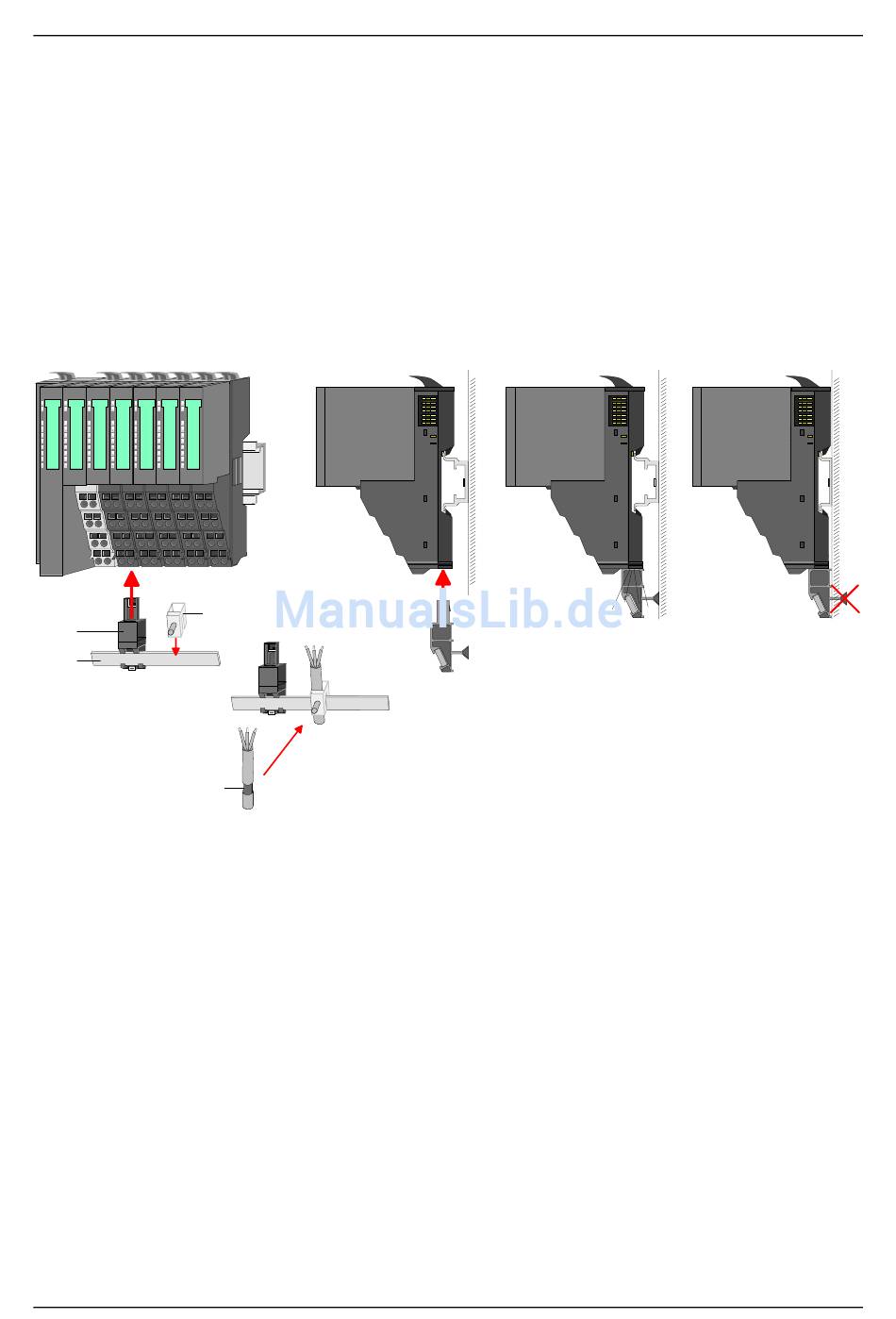

Der Schirmschienen-Träger (als Zubehör erhältlich) dient zur Aufnahme der
Schirmschiene für den Anschluss von Kabelschirmen.
Der Träger wird unterhalb des Klemmblocks in das Terminal-Modul
gesteckt, bis dieser einrastet. Bei flacher Tragschiene können Sie zur
Adaption den Abstandshalter am Schirmschienen-Träger abbrechen.
Nach der Montage der Schirmschienen-Träger mit der Schirmschiene
können Sie die Kabel mit dem entsprechend abisolierten Kabelschirm
auflegen und über die Schirmanschlussklemme mit der Schirmschiene
verbinden.
3
4
[1] Schirmschienen-Träger
[2] Schirmschiene (10mm x 3mm)
[3] Schirmanschlussklemme
[4] Kabelschirm
ist die Montage
Handbuch VIPA System SLIO
von Schirmschienen-Trägern
Clack
HB300D - SM-S - Rev. 14/10
