S P I R I T

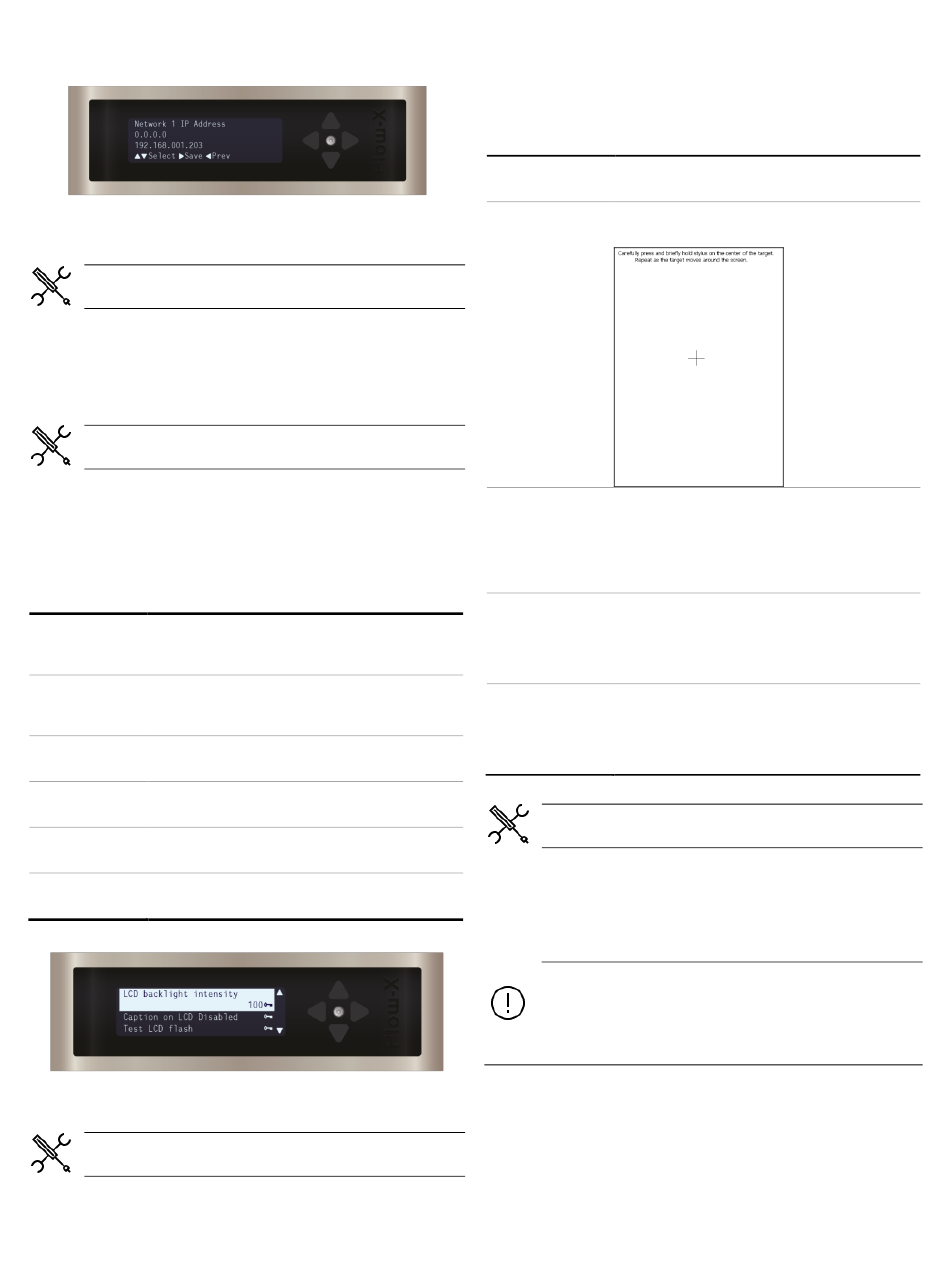

Abbildung 20: Ethernet-Einstellungen auf der LCD-Anzeige
Anzeige → System, Network (System, Netzwerk)
Ethernet-Konfiguration Flow-X/P & Flow-X/C
Die Ethernet-Einstellungen sind auf dem lokalen Touchscreen
verfügbar.
Anzeige → System, Network (System, Netzwerk)

Die Konfiguration der Anzeigen

Konfiguration der Flow-X/M Anzeige

Für jedes Durchflussmodul sind für die lokale LCD-Anzeige die
folgenden Einstellungen verfügbar.
Number of lines on
Legt die Anzahl der auf dem LCD angezeigten Zeilen
LCD (Anzahl der
fest. Die minimale Zeilenanzahl ist 4, das Maximum ist
Zeilen auf dem
8.
LCD)
LCD backlight
Legt die Helligkeit der lokalen LCD-Anzeige zwischen 30
intensity (LCD-
(niedrigster Wert) und 100 (höchster Wert) fest. Der
Hintergrundbe-
Standardwert ist 100.
leuchtung)
Caption on LCD
Aktiviert oder deaktiviert die Überschrift (den Titel der
(Überschrift auf
Anzeige) oben auf jeder Seite.
dem LCD)
Test LCD flash
Ermöglicht einen visuellen Test aller Anzeigepixel. Für 5
(LCD-Blitz testen)
Sekunden erfolgt ein Wechsel zwischen Schwarz und
Weiß.
Test LCD black
Zeigt alle Anzeigepixel in schwarzer Farbe an
(LCD in Schwarz
testen)
Test LCD white
Zeigt alle Anzeigepixel in weißer Farbe an
(LCD in Weiß
testen)
Abbildung 21: Ethernet-Einstellungen auf der LCD-Anzeige
Anzeige → System, Display (System, Anzeige)
I T
F L O W - X B E N U T Z E R H A N D B U CH | U M / F L O W X - D E

Flow-X/P- und Flow-X/C-Anzeige

Für den Touchscreen eines Flow-X/P und eines Flow-X/C sind
folgende Einstellungen verfügbar.
Orientation
Legt die Anzeigeausrichtung auf „Vertical"
(Ausrichtung)
(Hochformat) (Standardeinstellung) oder „Horizontal"
(Querformat) fest.
Re-calibrate (Neu
Aktiviert eine 5-Punkt-Neukalibrierung des Flow-X/P-
kalibrieren)
und Flow-X/C-Touchscreens beim nächsten
Einschalten des Geräts.
LCD backlight
Steuert, wie hell die Anzeige des Flow-X/P im
intensity(LCD-
Normalbetrieb ist. Diese Einstellung wird in Prozent
Hintergrund-
angegeben, wobei 100% der maximalen Helligkeit
beleuchtung)
entspricht, zu der das jeweilige Gerät fähig ist. Damit
können Sie z. B. die Anzeigen mehrerer Flow-X/P-
Durchfluss-Messrechner so kalibrieren, dass sie
jeweils die gleiche scheinbare Helligkeit haben.
Screensaver
Steuert, wie hell die Anzeige des Flow-X/P oder Flow-
intensity (Intensität
X/C ist, wenn der Bildschirmschoner aktiv ist. Der
des
Bildschirmschoner dunkelt die Anzeige nach einer
Bildschirmschoners)
konfigurierbaren Zeit automatisch ab. Diese
Einstellung wird als Prozentsatz relativ zur Intensität
der LCD-Hintergrundbeleuchtung angegeben.
Screensaver timeout
Steuert, nach welcher Zeit der Bildschirmschoner
(Bildschirmschoner-
aktiv wird. Diese Einstellung wird in Sekunden
Timeout)
angegeben. Der Wert „0" kann verwendet werden, um
die Bildschirmschonerfunktion zu deaktivieren. Wir
empfehlen jedoch, die Bildschirmschonerfunktion
nicht zu deaktivieren.
Anzeige → System, Display (System, Anzeige)

Kommunikationsbus Flow-X/P

In diesem Kapitel wird beschrieben, wie Sie den internen
Kommunikationsbus für einen Flow-X/P einrichten.
Der interne Kommunikationsbus muss wie in diesen
Verfahren beschrieben eingerichtet werden, da der
Durchfluss-Messrechner sonst nicht ordnungsgemäß
funktioniert.
Um einen Flow-X/P einzurichten, der ein oder mehrere
Durchflussmodule enthält, gehen Sie wie folgt vor:
1 Installieren Sie die Durchflussmodule im Flow-X/P-Gehäuse.
Modul 1 muss in Steckplatz 1 (Steckplatz am nächsten zur
Frontplatte), Modul 2 in Steckplatz 2 usw. eingesetzt werden
(siehe Abbildung unten).
