4.7.5
Messwertaufnehmer Typ HygienicMaster

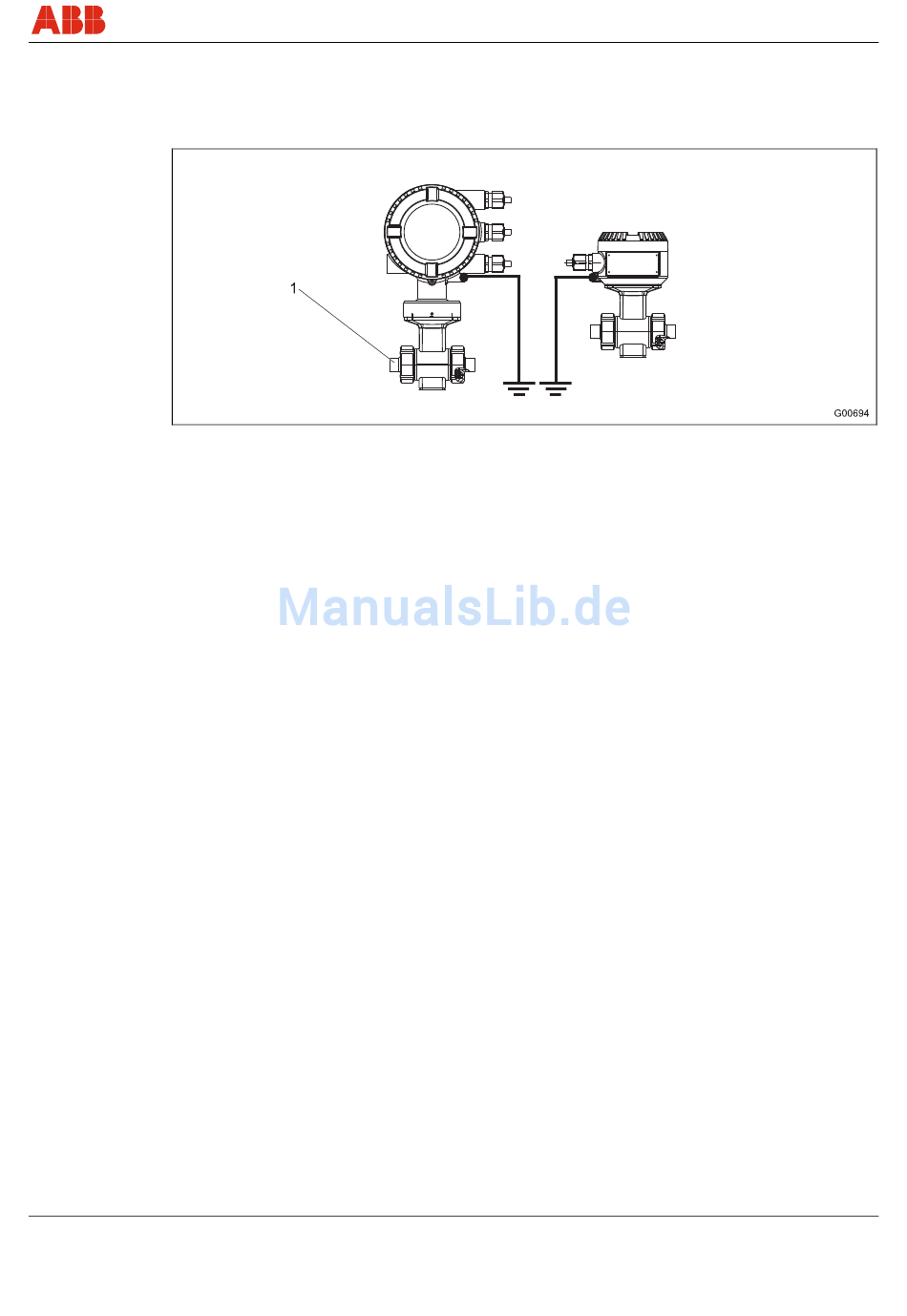

Die Erdung erfolgt, wie in der Abbildung dargestellt. Der Messstoff ist über das Adapterstück (1)
geerdet, so dass eine zusätzliche Erdung nicht erforderlich ist.
Abb. 28
4.7.6
Erdung bei Geräten mit Hartgummiauskleidung
Bei diesen Geräten ist ab Nennweite DN 100 ein leitfähiges Element in die Auskleidung
integriert. Dieses Element erdet den Messstoff.
4.7.7
Erdung bei Geräten mit Schutzscheiben
Die Schutzscheiben dienen als Kantenschutz für die Messrohrauskleidung, z. B. bei abrasiven
Medien. Sie erfüllen darüber hinaus die Funktion einer Erdungsscheibe.
•
Schutzscheibe bei Kunststoff oder isoliert ausgekleideter Rohrleitung wie eine
Erdungsscheibe elektrisch anschließen.
4.7.8
Erdung mit leitfähiger PTFE-Erdungsscheibe
Optional sind im Nennweitenbereich DN 10 ... 150 Erdungsscheiben aus leitfähigem PTFE
erhältlich. Die Montage erfolgt wie bei den herkömmlichen Erdungsscheiben.
OI/FEP300/FEH300-DE
ProcessMaster / HygienicMaster
Montage
33
