IT
Field
Schnittstellenbeschreibung
D184B093U25

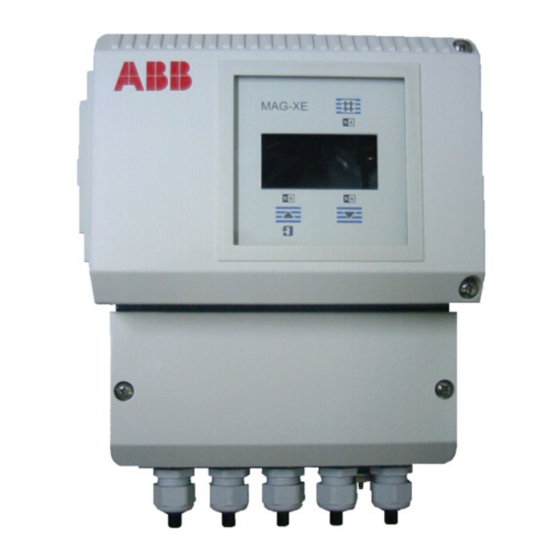

Magnetisch-induktiver Durchflussmesser
FXE4000 (COPA-XE/MAG-XE)
PROFIBUS PA 3.0
Gültig ab Gateway Softwarestand
D200S022U02 A.10
Messumformer Softwarestand
D699B180U01 X.30

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ABB FXE4000

  • Seite 1 Field Schnittstellenbeschreibung D184B093U25 Magnetisch-induktiver Durchflussmesser FXE4000 (COPA-XE/MAG-XE) PROFIBUS PA 3.0 Gültig ab Gateway Softwarestand D200S022U02 A.10 Messumformer Softwarestand D699B180U01 X.30...
  • Seite 2: Schnittstellenbeschreibung

    +49 (0) 55 19 05- 0 Telefax: +49 (0) 55 19 05- 777 © Copyright 2003 by ABB Automation Products GmbH Technische Änderungen vorbehalten Dieses Dokument ist urheberrechtlich geschützt. Es unterstützt den Anwender bei der sicheren und effi- zienten Nutzung des Gerätes. Der Inhalt darf weder ganz noch teilweise ohne vorherige Genehmigung des Rechteinhabers vervielfältigt oder reproduziert werden.
  • Seite 3: Inhaltsverzeichnis

    Durchflussmesser FXE4000 Schnittstellenbeschreibung PROFIBUS PA 3.0 INHALTSVERZEICHNIS HARDWARE ..............................4 KONFIGURATION ............................4 ................................... 4 DENT UMBER .................................. 5 ONFIG TRING 2.2.1 Module ..................................5 2.2.2 Slots.................................... 5 2.2.3 Beispiele..................................6 ............................... 7 DRESS INSTELLUNG 2.3.1 Hardware-Schalter für Adress-Einstellung....................... 7 BLOCK-ÜBERSICHT............................
  • Seite 4: Hardware

    Anwendung dieser Ident-Nummer kann man die gesamte Funktionalität des Gerätes nutzen: Einen AI-Block und zwei Totalizer-Blöcke sowie herstellerspezifische Parameter. Die PNO hat Profile mit eigenen Ident-Nummern festgelegt. Der FXE4000 unterstützt 0x9740 (Ein AI und ein Totalizer-Block) und 0x9700 (nur ein AI-Block). Der Vorteil dieser Profile ist die hersteller-übergreifende Austauschbarkeit, wenn die Geräte diese allgemeinen Profile unterstützen.
  • Seite 5: Config String

    Slots Der FXE4000 mit der Ident-Number 0x0691 hat 3 Slots: AI, Totalizer 1 und Totalizer 2. Die Slot-Definition gibt an, welche Module im jeweiligen Slot erlaubt sind. Das sind für AI: Modul 1 oder 2. Für den Totalizer: Modul 1, 3, 4...
  • Seite 6: Beispiele

    Durchflussmesser FXE4000 Schnittstellenbeschreibung PROFIBUS PA 3.0 2.2.3 Beispiele Der Konfigurierstring 0x94,0x41,0x84,0x85,0x41,0x84,0x85 überträgt die OUT-Werte vom AI-Block und den TOTAL-Wert der beiden Totalizer-Blöcken zyklisch vom Slave zum Master. Das sind zusammen 15 Datenbytes: Slot 1 = AI Slot 2 = Totalizer 1...
  • Seite 7: Adress-Einstellung

    Kommunikation läuft. Hinweis: Die Adress-Einstellung erfordert, daß der FXE4000-Messumformer und die PA-Busanschaltung jeweils eingeschaltet (d.h. mit Spannung versorgt) sind. Wenn die PA-Busanschaltung nicht mit Spannung versorgt ist, läuft das Gateway nicht und es kann die Adresse nicht eingestellt werden.
  • Seite 8: Block-Übersicht

    Durchflussmesser FXE4000 Schnittstellenbeschreibung PROFIBUS PA 3.0 Block-Übersicht Der FXE4000 Meßumformer enthält, abhängig von der Ident-Nummer, folgende Blocke: 0x0691 0x9740 0x9700 Physical Block Slot 0 Slot 0 Slot 0 Analog Input Block Slot 1 Slot 1 Slot 1 Totalizer Block 1...
  • Seite 9: Block-Tabellen-Legende

    Durchflussmesser FXE4000 Schnittstellenbeschreibung PROFIBUS PA 3.0 Block-Tabellen-Legende In den folgenden Tabellen sind unter anderem folgende Attribute aufgelistet: Rel.Index / Abs. Index: Relativer Index des Parameters innerhalb des Blocks und absoluter Index. Gemäß PA-Profil beginnen alle Blöcke auf absoluten Index 16.
  • Seite 12: Physical Block Parameter, Sortiert Nach Namen

    Durchflussmesser FXE4000 Schnittstellenbeschreibung PROFIBUS PA 3.0 3.2.2 Physical Block Parameter, sortiert nach Namen Parameter Name Rel.Index Slot Index ALARM_SUM 7 / 23 ALERT_KEY 4 / 20 BLOCK_OBJECT 0 / 16 DESCRIPTOR 20 / 36 DEVICE_CERTIFICATION 17 / 33 DEVICE_ID 11 / 17...
  • Seite 13: Slot 1 - Analog Input Block

    Slot 1 – Analog Input Block Die Messwertberechnung erfolgt im Transducer-Block. Der Transducer-Block stellt die Messwerte intern bereit. Die zyklische Ausgabe der Meßwerte nach außen erfolgt über den Analog Input Block (AI-Block). Der FXE4000 hat einen AI-Block. Die Auswahl, welcher Parameter vom AI-Block ausgegeben wird, erfolgt über den Channel-Parameter (Index 14 in AI).
  • Seite 14 Durchflussmesser FXE4000 Schnittstellenbeschreibung PROFIBUS PA 3.0 Channel: Über den Channel-Parameter (Index 14) wird ausgewählt, welcher Meßwert aus dem Transducer- block übertragen werden soll. Siehe auch 3.5.1 Simulate: Der Simulate-Parameter ist eine Struktur (siehe 3.6.7). Über den Sub-Parameter “Simulate Enable” kann die Simulation eingeschaltet werden. Der Sub-Parameter “Simulate-Value” gibt dann den Simulations-Wert vor, der anstelle des Channel-Werts weiter verarbeitet wird.
  • Seite 17: Analog Input Block Parameter, Sortiert Nach Namen

    Durchflussmesser FXE4000 Schnittstellenbeschreibung PROFIBUS PA 3.0 3.3.3 Analog Input Block Parameter, sortiert nach Namen Parameter Name Rel.Index Slot Index ALARM_HYS 19 / 35 ALARM_SUM 7 / 23 ALERT_KEY 4 / 20 BATCH 8 / 24 BLOCK_OBJECT 0 / 16 CHANNEL...
  • Seite 18: Slot 2 Und 3 - Totalizer Block

    Durchflussmesser FXE4000 Schnittstellenbeschreibung PROFIBUS PA 3.0 Slot 2 und 3 – Totalizer Block Im Totalizer-Block werden Durchfluß-Messwerte aufsummiert (integriert), um so die durchgeflossene Menge zu ermitteln (“Zählerstand”). Den Messwert bekommt der Totalizer-Block aus dem Transducer-Block. Als Channel kann nur 256+17 = 273: VOLUME_FLOW ausgewählt werden (Angabe dezimal).
  • Seite 19 Durchflussmesser FXE4000 Schnittstellenbeschreibung PROFIBUS PA 3.0 Channel: Mit dem Channel-Parameter (Index 12) wird der Messwert aus dem Transducer-Block ausgewählt, der hier verarbeitet werden soll. Siehe auch 3.5.1 FAIL_TOT (Index 15) bestimmt das Verhalten bei Channel-Werten mit Status “BAD”. Man kann in diesem Fall den Zähler weiterlaufen lassen (Run) und die schlechten Werte ignorieren, man kann den Zähler...
  • Seite 22: Totalizer Block Parameter, Sortiert Nach Namen

    Durchflussmesser FXE4000 Schnittstellenbeschreibung PROFIBUS PA 3.0 3.4.3 Totalizer Block Parameter, sortiert nach Namen Parameter Name Rel.Index Slot Index ALARM_HYS 17 / 33 ALARM_SUM 7 / 23 ALERT_KEY 4 / 20 BATCH 8 / 24 BLOCK_OBJECT 0 / 16 CHANNEL 12 / 28...
  • Seite 23: Slot 4 - Transducer Block

    (prinzipiell kann ein Gerät mehrere Transducerblöcke haben), das untere Byte den relativen Index des Paramters im Transducer-Block. Der FXE4000 hat nur einen einzigen Transducer-Block. Dieser hat Index 1. Somit steht im Highbyte immer eine 1, dies entspricht +256 auf den rel.Index.
  • Seite 36: Transducer Block Parameter, Sortiert Nach Namen

    Durchflussmesser FXE4000 Schnittstellenbeschreibung Profibus-PA 3.0 3.5.3 Transducer Block Parameter, sortiert nach Namen...
  • Seite 37 Durchflussmesser FXE4000 Schnittstellenbeschreibung PROFIBUS PA 3.0 Parameter Name Rel.Index / Starte autom. Abgleich Messumformer- 124/140 Slot Index Nullpunkt Abgleich Leerrohr-Detektor 119/135 Starte autom. Abgleich Messumformer-Spanne 126/142 Rücklauft Alarm leeres Rohr 75 / 91 Starte autom. Abgleich Messumformer-Spanne 125/141 ALARM_SUM 7 / 23...
  • Seite 38: Datenstrukturen

    Durchflussmesser FXE4000 Schnittstellenbeschreibung PROFIBUS PA 3.0 Datenstrukturen 3.6.1 DS-32 – Block Structure Element Name Data Type Size Reserved Unsigned8 Block Object Unsigned8 Parent Class Unsigned8 Class Unsigned8 DD Reference Unsigned32 DD Revision Unsigned16 Profile OctetString Profile Revision Unsigned16 Execution Time...
  • Seite 39: Ds-50 - Simulate - Floating Point Structure

    Durchflussmesser FXE4000 Schnittstellenbeschreibung PROFIBUS PA 3.0 3.6.7 DS-50 – Simulate – Floating Point Structure Element Name Data Type Size Simulate Status Unsigned8 Simulate Value Float Simulate Enabled Unsigned8 3.6.8 DS-67 – Batch Structure Element Name Data Type Size BATCH_ID Unsigned32...
  • Seite 40: Diagnose

    Der Dienst SLAVE_DIAG liefert gemäß PA-Profil mindestens den Parameter DIAGNOSIS in Byte 11 bis 14 der Antwort. Er ist beim FXE4000 erweitert worden und überträgt zusätzlich in Byte 15 bis 20 den Parameter DIAGNOSIS_EXTENSION. Inhalt des SLAVE_DIAG – Telegramms:...
  • Seite 41 Durchflussmesser FXE4000 Schnittstellenbeschreibung PROFIBUS PA 3.0 DIAGNOSIS_EXTENSION Octet 1 Bit 0 Fehlerregister 8: Negative Referenz Bit 1 Fehlerregister 9: Erregung Bit 2 Fehlerregister A: MAX-Alarm Bit 3 Fehlerregister B: MIN-Alarm Bit 4 Fehlerregister C: Primary Bit 5 Fehlerregister D: - Bit 6 Fehlerregister E: Zähler >V...
  • Seite 43: Status

    Durchflussmesser FXE4000 Schnittstellenbeschreibung PROFIBUS PA 3.0 Status-Byte Bei zyklischer Kommunikation wird der Messwert üblicherweise als Datenstruktur 33 (siehe 3.6.2) übertragen. Diese Struktur besteht aus dem Value als Float-Zahl und einem Status-Byte. Das Status-Byte setzt sich aus drei Bereichen zusammen: Bit 7...
  • Seite 44: Inbetriebnahme

    Durchflussmesser FXE4000 Schnittstellenbeschreibung PROFIBUS PA 3.0 Inbetriebnahme Hinweise zum AI-Block Beim Schreiben des AI-Channels wird PV_SCALE und OUT_SCALE (Ein- und Ausgangs-Skalierung des AI- Blocks) auf passende Werte gesetzt: Channel 273 = VOLUME_FLOW Skalierung: –Qmax bis +Qmax Einheit: VOLUME_FLOW_UNIT Channel 377 = Transducer-Block-interner Zähler >V Channel 377 = Transducer-Block-interner Zähler <R...
  • Seite 45 Dieses Dokument ist urheberrechtlich geschützt. Es unterstützt den Anwender bei der sicheren und effizienten Nutzung des Gerätes. Der Inhalt darf weder ganz noch teilweise ohne vorherige Genehmigung des Rechteinhabers vervielfältigt oder reproduziert werden. Technische Änderungen vorbehalten ABB Automation Products GmbH Printed in the Fed. R. of Germany Dransfelder Str.2 D184B093U25 Rev.
