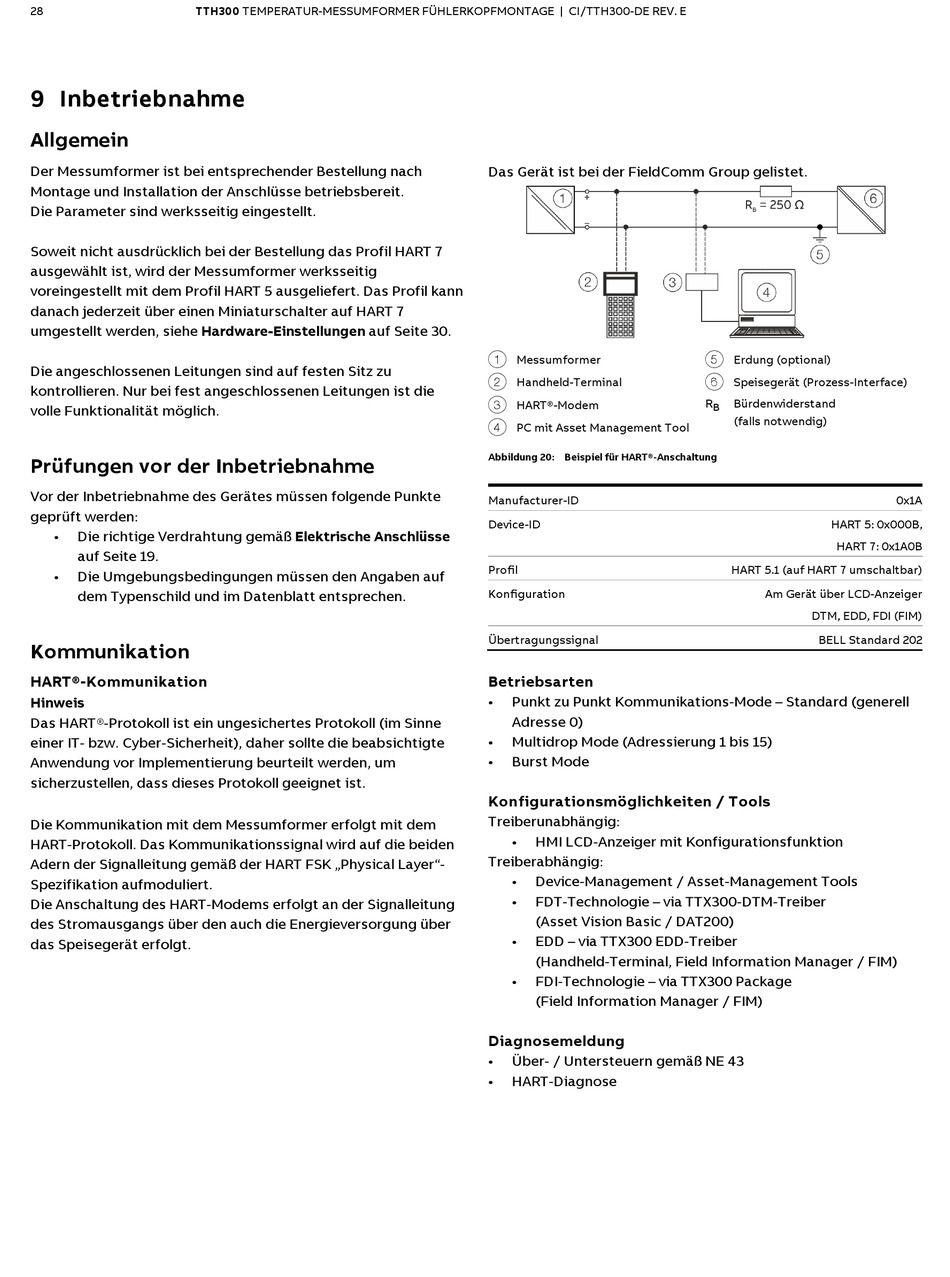

28 TTH300 TEMPERATUR-MESSUMFORMER FÜHLERKOPFMONTAGE | CI/TTH300-DE REV. E

9 Inbetriebnahme

Allgemein

Der Messumformer ist bei entsprechender Bestellung nach
Montage und Installation der Anschlüsse betriebsbereit.
Die Parameter sind werksseitig eingestellt.
Soweit nicht ausdrücklich bei der Bestellung das Profil HART 7
ausgewählt ist, wird der Messumformer werksseitig
voreingestellt mit dem Profil HART 5 ausgeliefert. Das Profil kann
danach jederzeit über einen Miniaturschalter auf HART 7
umgestellt werden, siehe Hardware-Einstellungen auf Seite 30.
Die angeschlossenen Leitungen sind auf festen Sitz zu
kontrollieren. Nur bei fest angeschlossenen Leitungen ist die
volle Funktionalität möglich.
Prüfungen vor der Inbetriebnahme
Vor der Inbetriebnahme des Gerätes müssen folgende Punkte
geprüft werden:
• Die richtige Verdrahtung gemäß Elektrische Anschlüsse
auf Seite 19.
• Die Umgebungsbedingungen müssen den Angaben auf
dem Typenschild und im Datenblatt entsprechen.

Kommunikation

HART®-Kommunikation
Hinweis
Das HART®-Protokoll ist ein ungesichertes Protokoll (im Sinne
einer IT- bzw. Cyber-Sicherheit), daher sollte die beabsichtigte
Anwendung vor Implementierung beurteilt werden, um
sicherzustellen, dass dieses Protokoll geeignet ist.
Die Kommunikation mit dem Messumformer erfolgt mit dem
HART-Protokoll. Das Kommunikationssignal wird auf die beiden
Adern der Signalleitung gemäß der HART FSK „Physical Layer"-
Spezifikation aufmoduliert.
Die Anschaltung des HART-Modems erfolgt an der Signalleitung
des Stromausgangs über den auch die Energieversorgung über
das Speisegerät erfolgt.
Das Gerät ist bei der FieldComm Group gelistet.
1 Messumformer
2 Handheld-Terminal
3 HART®-Modem
4 PC mit Asset Management Tool
Abbildung 20: Beispiel für HART®-Anschaltung
Manufacturer-ID
Device-ID
Profil
Konfiguration
Übertragungssignal

Betriebsarten

• Punkt zu Punkt Kommunikations-Mode – Standard (generell
Adresse 0)
• Multidrop Mode (Adressierung 1 bis 15)
• Burst Mode
Konfigurationsmöglichkeiten / Tools
Treiberunabhängig:
• HMI LCD-Anzeiger mit Konfigurationsfunktion
Treiberabhängig:
• Device-Management / Asset-Management Tools
• FDT-Technologie – via TTX300-DTM-Treiber
(Asset Vision Basic / DAT200)
• EDD – via TTX300 EDD-Treiber
(Handheld-Terminal, Field Information Manager / FIM)
• FDI-Technologie – via TTX300 Package
(Field Information Manager / FIM)

Diagnosemeldung

• Über- / Untersteuern gemäß NE 43
• HART-Diagnose
5 Erdung (optional)
6 Speisegerät (Prozess-Interface)
R Bürdenwiderstand
B
(falls notwendig)
HART 5: 0x000B,
HART 7: 0x1A0B
HART 5.1 (auf HART 7 umschaltbar)
Am Gerät über LCD-Anzeiger
DTM, EDD, FDI (FIM)
BELL Standard 202
0x1A
