Installation und Montage
4.5
Elektrische Anschlüsse Controller
4.5.1

Anschlussbelegung Allgemein

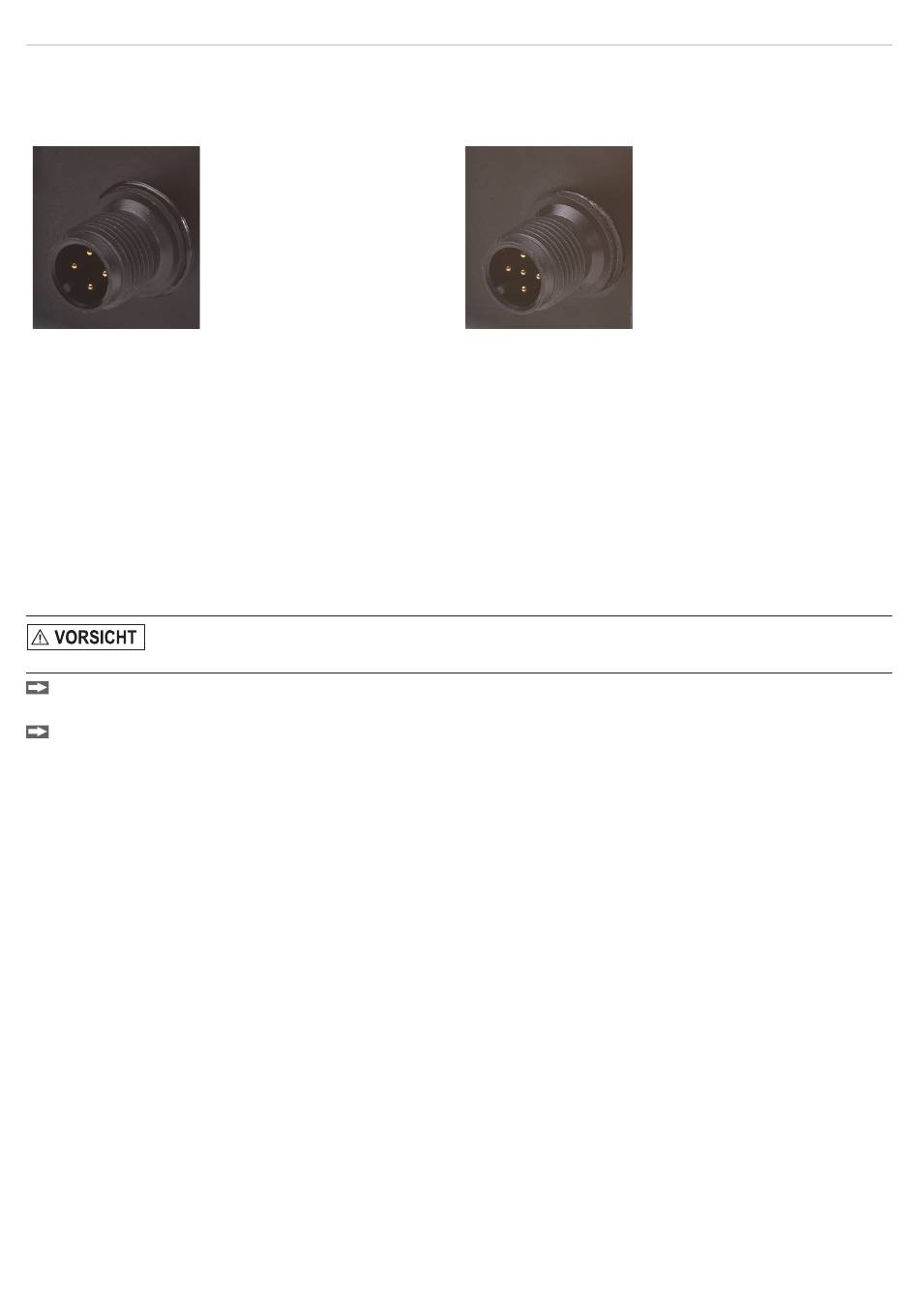

Abb. 7 4-pol. Kabelbuchse M12 für Spannungsversorgung Abb. 8 5-pol. Kabelbuchse M12 für Spannungsversorgung
Die weit verbreiteten und standardisierten M12 Buchsen ermöglichen den Einsatz handelsüblicher Kabel passend zu
den jeweiligen Spezialanforderungen der jeweiligen Betriebsumgebung.
4.5.2

Versorgungsspannung

Zum Anschluss der Versorgungsspannung:
- 12 ... 30 VDC; I
< 50 mA
max
- 4-pol.
bzw. 5-pol. Stecker (mit Triggerfunktion)
1
MICRO-EPSILON empfiehlt den Einsatz des im Lieferumfang enthaltenen Signal-/Versorgungskabels PC1000-5.
Nehmen Sie alle elektrischen Verbindungen im ausgeschalteten Zustand vor.
> Verletzungsgefahr durch elektrische Spannung.
Montieren Sie das abgeschirmte Signal- / Versorgungskabel PC1000-5 oder das PC1000-2 für die Triggerfunktion
am Controller.
Aktivieren Sie die Versorgungsspannung.
Bei aktiver Versorgungsspannung leuchtet die grüne LED.
optoCONTROL CLS1000
für Controller mit Triggerfunktion
Seite 19
