Montage
5.4.3
Anschlussbelegung
Signal
Adernfarbe PC1900-IE-x/OE-RJ45
V
Rot
+
GND
Blau
Laser on/off +
Schwarz
Laser on/off -
Violett

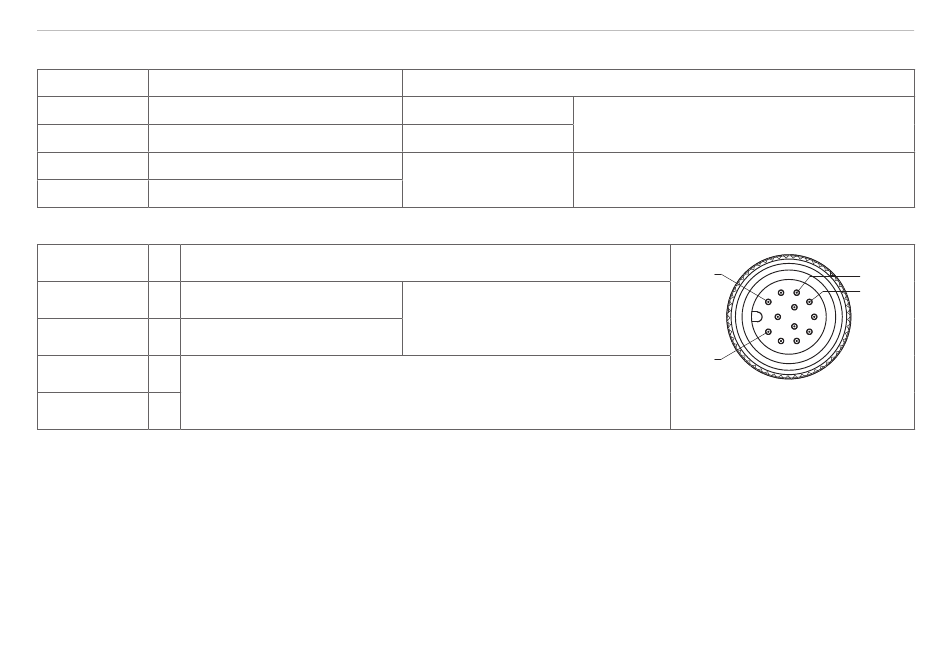

Abb. 16 Anschlüsse offene Enden, PC1900-IE-x/OE-RJ45
Signal
Pin Bemerkung
V
1
Spannungsversorgung
+
GND
2
Bezugsmasse
Laser on/off +
7
Schalteingänge, siehe Kap.
Laser on/off -
8
Abb. 17 Anschlüsse Pigtail am Sensor
optoNCDT 1900 / Profinet
Bemerkung
Spannungsversorgung
Bezugsmasse
Schalteingang
11 ... 30 VDC, typ. 24 VDC
5.4.5
11 ... 30 VDC, typ. 24 VDC
Laser im Sensor aktiv, wenn beide Pins miteinan-
der verbunden sind.
1
2
12-pol. Steckverbinder, M12,
Stiftseite Kabelstecker Pigtail
8
7
Seite 31
