Trigger, Encoder, Mode-Umschaltung

Die Schalteingänge des Multifunktionsports können wahlweise als Encoder-, als Trigge-
reingänge oder zum Laden von zuvor gespeicherten User-Modes verwendet werden.
Die Signalpegel sind für alle Schalteingänge zwischen TTL-Logik und HTL-Logik
schaltbar:
- TTL-Pegel: Low 0 V ... 0,8 V, High 2,4 V ... 5 V, interner Pull-up/down Widerstand
mit 10 kΩ umschaltbar
- HTL-Pegel: Low 0 V ... 3 V, High 11 V ... 24 V (bis 30 V zulässig), interner Pull-up/
down Widerstand mit 10 kΩ umschaltbar
- Impulsdauer: ≥ 5 µs

Externe Laserabschaltung, optional

Die externe Laserabschaltung ist als Hardwarelösung realisiert und hat höchste
Priorität. Der Laser kann zusätzlich auch per Software abgeschaltet werden.
Diese Funktion bieten Sensoren mit der Option /SI.
Verwenden Sie einen seriellen Schlüsselschalter im Steuerkreis der
Laserabschaltung.
Bei Standardsensoren ist mit Anlegen der Versorgungsspannung die Laserlichtquelle
im Sensor aktiviert.
Details für die Beschaltung finden Sie in der Betriebsanleitung, Kap. 5.2.6.

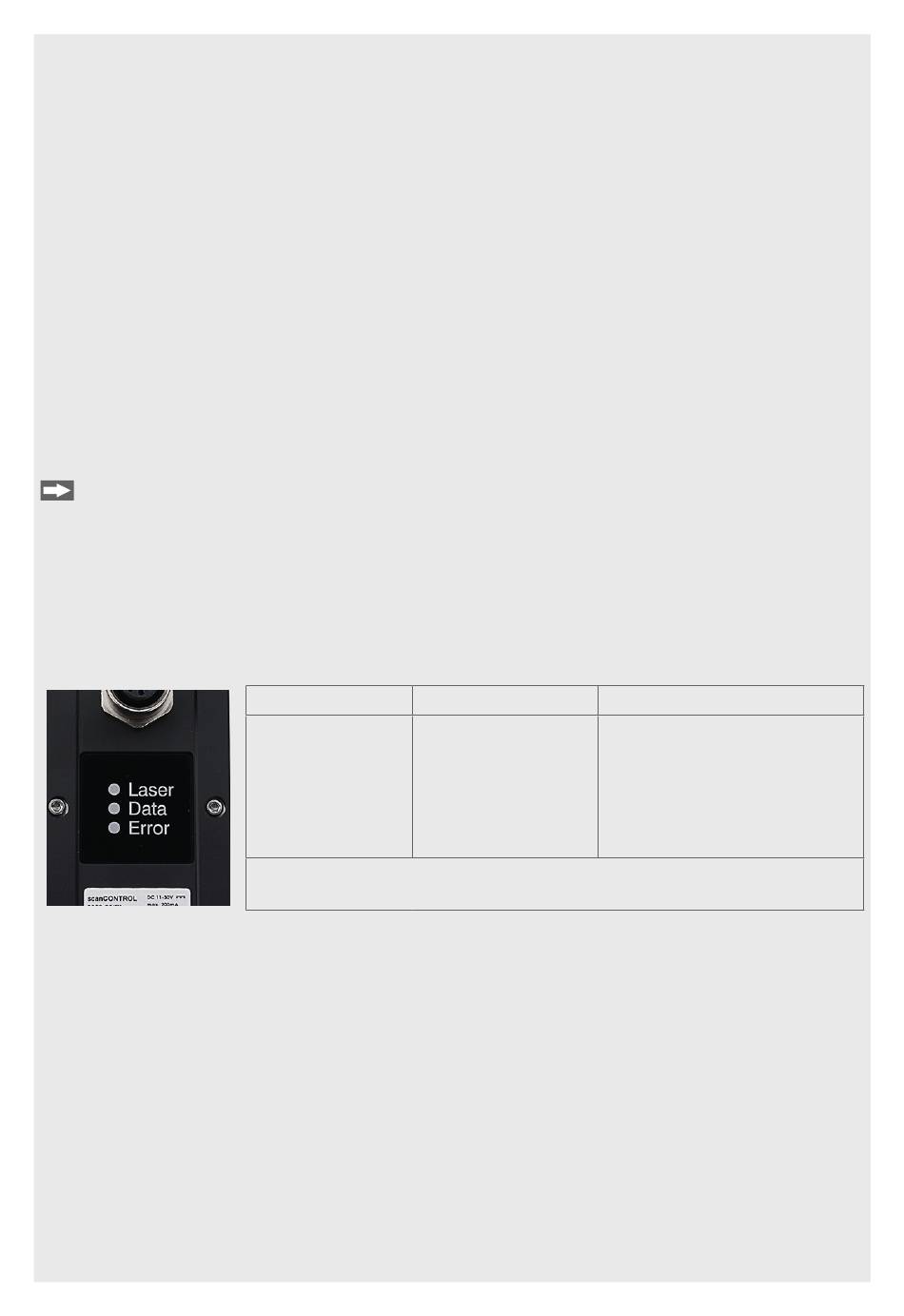

LED-Anzeigen

scanCONTROL 3010/BL / 3012/BL
LED Laser
LED Data
Gelb: Laser an
Grün: Messen
Grün, blinken:
Datenübertragung
Die LED Data blinkt grün, lange während einer aktiven Daten-
übertragung und kurz für Steuerzugriffe.
LED Error
Rot, blinken: Fehlercode,
siehe Betriebsanleitung
Kap. 11.
Seite 4
