Aufbau
5
Aufbau
1
2
3
4
5
6

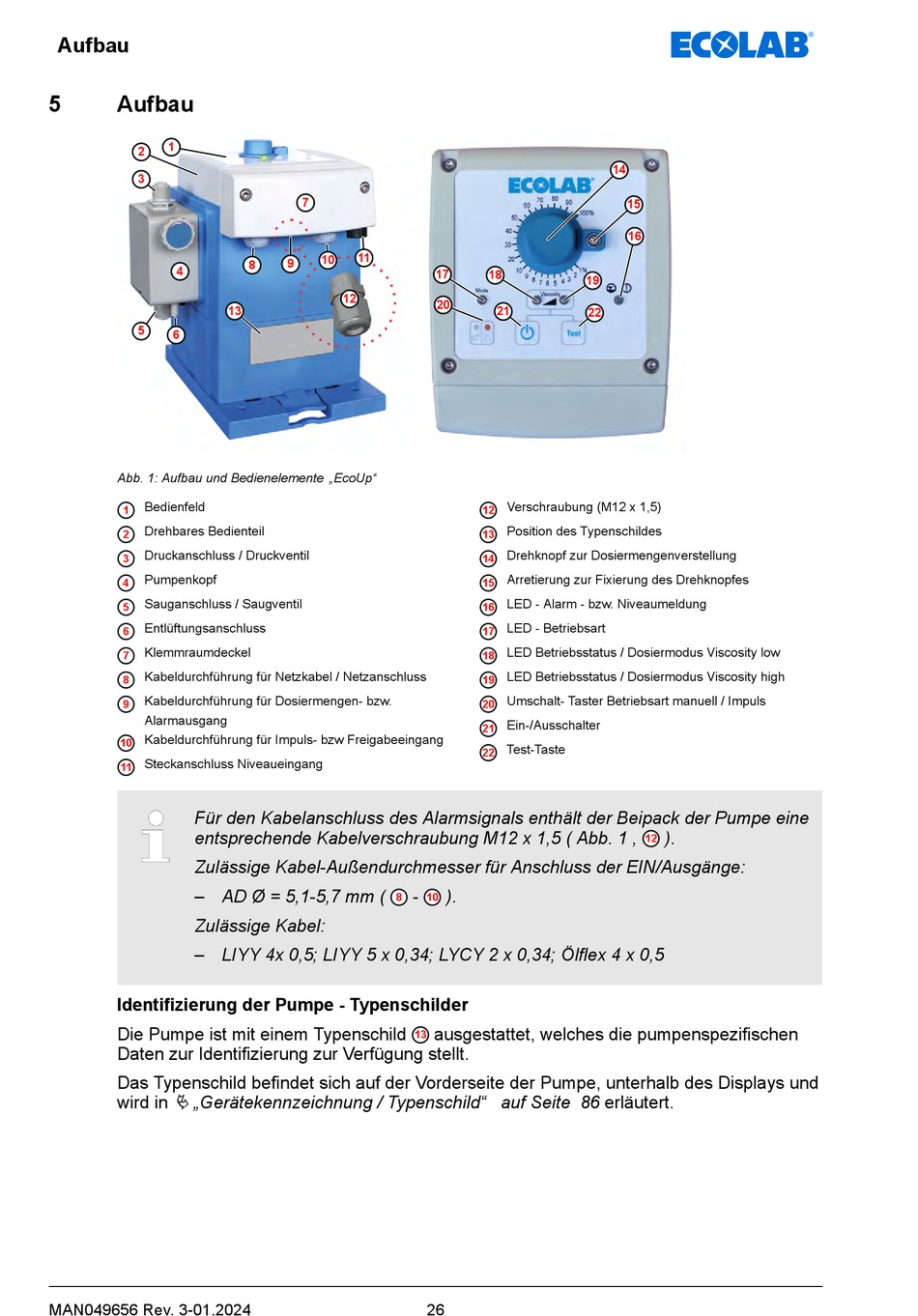

Abb. 1: Aufbau und Bedienelemente „EcoUp"
Bedienfeld
1
Drehbares Bedienteil
2
Druckanschluss / Druckventil
3
Pumpenkopf
4
Sauganschluss / Saugventil
5
Entlüftungsanschluss
6
Klemmraumdeckel
7
Kabeldurchführung für Netzkabel / Netzanschluss
8
Kabeldurchführung für Dosiermengen- bzw.
9
Alarmausgang
Kabeldurchführung für Impuls- bzw Freigabeeingang
10
Steckanschluss Niveaueingang
11
Für den Kabelanschluss des Alarmsignals enthält der Beipack der Pumpe eine
entsprechende Kabelverschraubung M12 x 1,5 ( Abb. 1 ,
Zulässige Kabel-Außendurchmesser für Anschluss der EIN/Ausgänge:
– AD Ø = 5,1-5,7 mm (
Zulässige Kabel:
– LIYY 4x 0,5; LIYY 5 x 0,34; LYCY 2 x 0,34; Ölflex 4 x 0,5
Identifizierung der Pumpe - Typenschilder
Die Pumpe ist mit einem Typenschild
Daten zur Identifizierung zur Verfügung stellt.
Das Typenschild befindet sich auf der Vorderseite der Pumpe, unterhalb des Displays und
Ä „Gerätekennzeichnung / Typenschild" auf Seite 86 erläutert.
wird in
MAN049656 Rev. 3-01.2024
7
11
10
9
8
12
13
8
17
18
19
20
21
Verschraubung (M12 x 1,5)
12
Position des Typenschildes
13
Drehknopf zur Dosiermengenverstellung
14
Arretierung zur Fixierung des Drehknopfes
15
LED - Alarm - bzw. Niveaumeldung
16
LED - Betriebsart
17
LED Betriebsstatus / Dosiermodus Viscosity low
18
LED Betriebsstatus / Dosiermodus Viscosity high
19
Umschalt- Taster Betriebsart manuell / Impuls
20
Ein-/Ausschalter
21
Test-Taste
22
-
).
10
ausgestattet, welches die pumpenspezifischen
13
26
14
15
16
22
).
12
