14.2

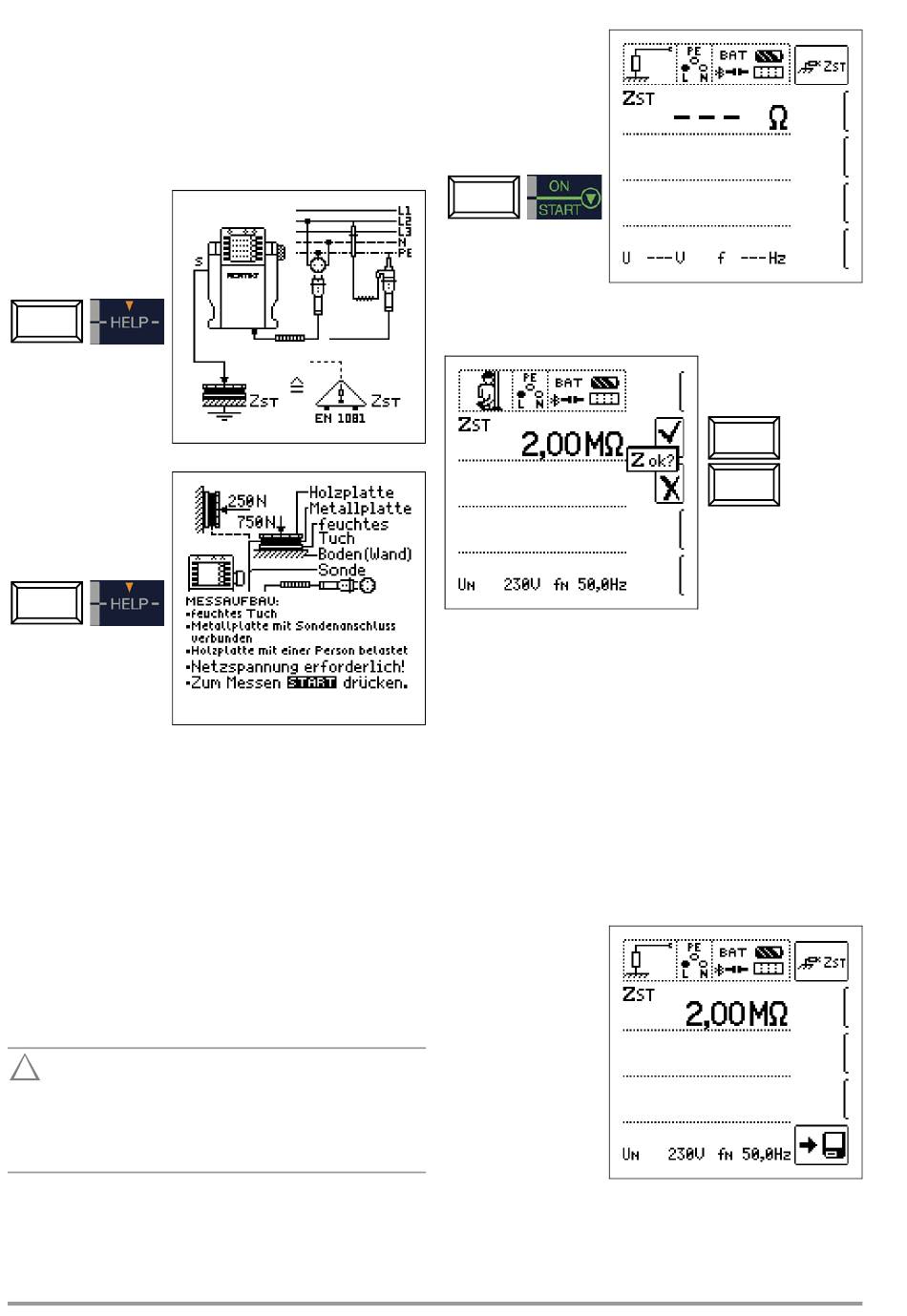

Messen der Impedanz isolierender Fußböden und Wände
(Standortisolationsimpedanz) – Funktion Z
Messverfahren
Das Gerät misst die Impedanz zwischen einer belasteten Metall-
platte und der Erde. Als Wechselspannungsquelle wird die am
Messort vorhandene Netzspannung verwendet. Die Ersatzschal-
tung von Z
wird als Parallelschaltung betrachtet.
ST
Anschluss und Messaufbau
Hinweis: Verwenden Sie den Messaufbau wie unter Kap. 11.2
(Dreiecksonde) oder den nachfolgend beschriebenen.
➭ Bedecken Sie den Fußboden bzw. die Wand an ungünstigen
Stellen, z. B. an Fugen oder Stoßstellen von Fußbodenbelä-
gen, mit einem feuchten Tuch von ca. 270 mm x 270 mm.
➭ Bringen Sie auf das feuchte Tuch die Sonde 1081 und belas-
ten diese bei Fußböden mit einem Gewicht von 750 N/75 kg
(eine Person) oder bei Wänden mit 250 N/25 kg (z. B. mit der
durch einen Handschuh isolierten Hand gegen die Wand drü-
cken).
➭ Stellen Sie eine leitende Verbindung mit der Sonde 1081 her
und verbinden Sie den Anschluss mit der Sondenanschluss-
buchse des Gerätes.
➭ Schließen Sie das Gerät mit dem Prüfstecker an einer Netz-
dose an.
!
Achtung!
Berühren Sie die Metallplatte oder das feuchte Tuch
nicht mit bloßen Händen.
An diesen Teilen kann maximal die halbe Netzspannung
anliegen! Es kann ein Strom bis max. 3,5 mA fließen!
Außerdem würde der Messwert verfälscht.
54
Messung starten
ST
Messwert beurteilen
Nach Ablauf der Messung müssen Sie den Messwert bewerten:
Die Widerstandswerte sind an mehreren Stellen zu messen, damit
eine ausreichende Beurteilung möglich ist. Der gemessene
Widerstand darf an keiner Stelle den Wert von 50 kΩ unterschrei-
ten. Ist der gemessene Widerstand größer als 30 MΩ, so wird im
Anzeigefeld immer Z
Bei Bewertung mit „NOT OK" erfolgt eine Fehlersignalisierung
über die rot leuchtende LED UL/RL.
Zur Beurteilung der Messwerte siehe auch Tabelle 5 auf Seite 93.
Erst nach Ihrer Bewertung kann der Messwert gespeichert und
damit ins Messprotokoll aufgenommen werden.
Messwert speichern
> 30.0 MΩ angezeigt.
ST
GMC-I Messtechnik GmbH
OK
NOT OK
