Messen mit positiven Halbwellen (MTECH+/MXTRA/SECULIFE IP)
Die Messung mit Halbwellen plus DC ermöglicht es, Schleifenim-
pedanzen in Anlagen zu messen, die mit RCD-Schutzschaltern
ausgerüstet sind.
Bei der DC Messung mit Halbwellen können Sie zwischen zwei
Varianten wählen:
DC-L:
geringerer Vormagnetisierungsstrom,
aber dafür schnellere Messung möglich
DC-H:
höherer Vormagnetisierungsstrom und dafür größere
Sicherheit hinsichtlich der RCD-Nichtauslösung.

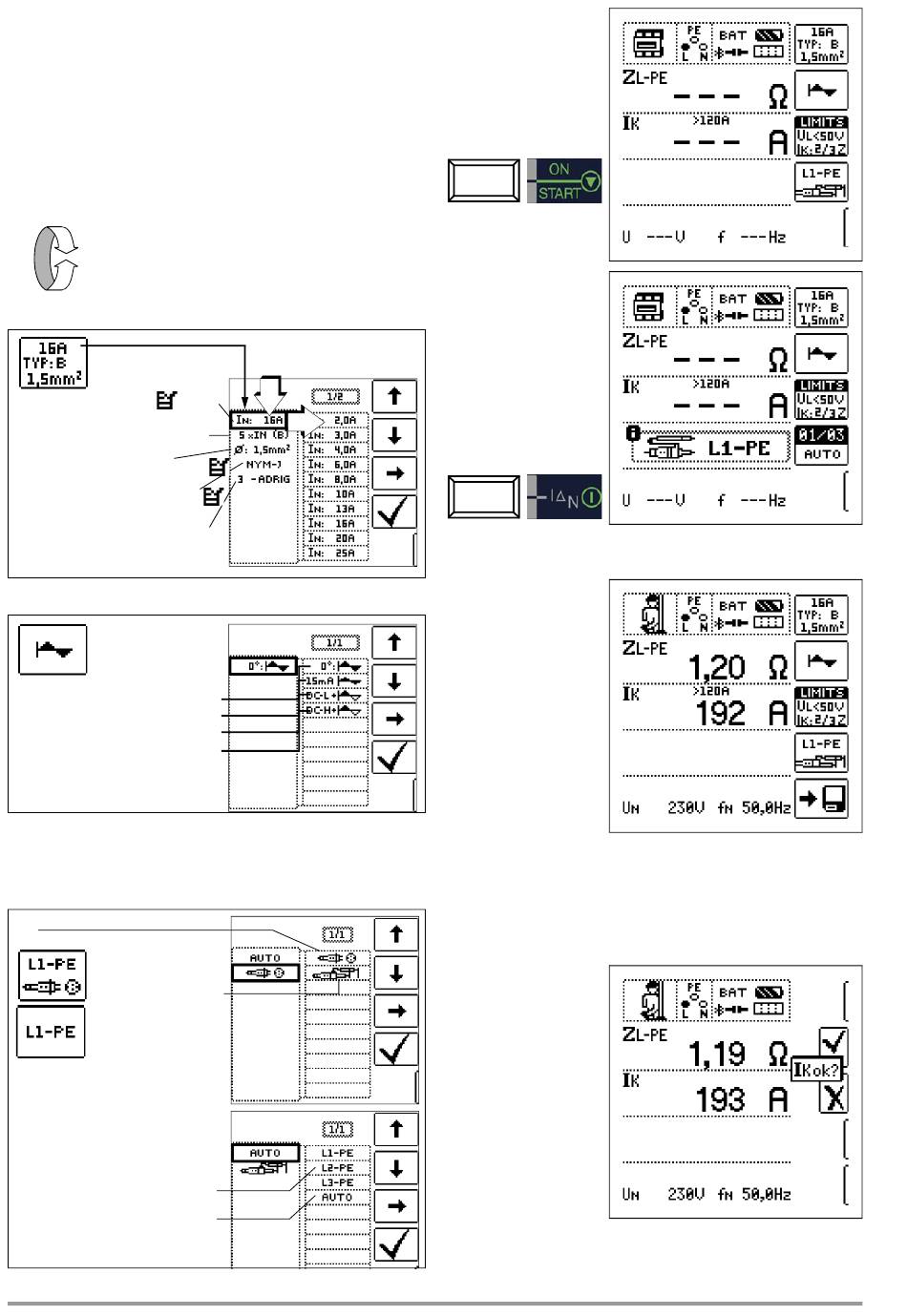

Messfunktion wählen
Z
L-PE
Parameter einstellen
Nennströme: 2 ... 160 A, ... 9999 A
Auslösecharakteristika:
A, B/L, C/G, D, E, H, K, GL/GG & Faktor
Durchmesser*: 1,5 ... 70 mm²
Kabeltypen*: NY.... - H07...
Anzahl Adern*: 2 ... 10-adrig
* Parameter, die nur der Protokollierung dienen, und keinen Einfluss auf die Messung haben
Berührungsspannung:
Wellenform:
15 mA Sinus
DC-L und positive Halbwelle
DC-H und positive Halbwelle
Sinus (Vollwelle)
Einstellung für Stromkreise ohne RCD
15 mA Sinus
Einstellung nur für Motorschutzschalter
mit kleinem Nennstrom
DC+Halbwelle
Einstellung für Stromkreise mit RCD
Messung mit länderspezifischem
Steckereinsatz (z. B. Schuko)
2-Pol-Messung
Hinweis
Die Auswahl der Prüfsonde bzw. des
Bezugs Lx-PE oder AUTO ist nur für
die Protokollierung relevant.
Wahl der Polung
Halbautomatische Messung
Parameter AUTO siehe auch Kap. 5.8
28
Sinus
Messung starten
Halbautomatische
Messung
(Leiterbezugsänderung)
8.2
Beurteilung der Messwerte
Aus der Tabelle 1 auf
Seite 92 können Sie die
maximal zulässigen
Schleifenimpedanzen
Z
ermitteln, die unter
L-PE
Berücksichtigung der
maximalen Betriebs-
messabweichung des
Gerätes (bei normalen
Messbedingungen)
angezeigt werden dür-
fen. Zwischenwerte kön-
nen Sie interpolieren.
Aus der Tabelle 6 auf
Seite 93 können Sie,
aufgrund des gemesse-
nen Kurzschlussstromes, den maximal zulässigen Nennstrom des
Schutzmittels (Sicherung bzw. Schutzschalter) für Netznennspan-
nung 230 V, unter Berücksichtigung des maximalen Gebrauchs-
fehlers des Gerätes, ermitteln (entspricht DIN VDE 0100-600).
Sonderfall Ausblendung des Grenzwertes
Der Grenzwert ist nicht
ermittelbar. Der Prüfer
wird aufgefordert, die
Messwerte selbst zu
beurteilen und über die
Softkeytasten zu bestäti-
gen oder zu verwerfen.
Messung bestanden:
✔
Taste
Messung nicht bestan-
den: Taste X
Erst nach Ihrer Beurtei-
lung kann der Messwert
gespeichert werden.
