Schutzleiterwiderstandsmessung mit Rampenverlauf
– Messung an PRCDs mit stromüberwachtem Schutzleiter mit dem Prüfadapter PROFITEST PRCD als Zubehör
Anwendung
Bei bestimmten Typen von PRCDs wird der Schutzleiterstrom
überwacht. Eine direkte Zu- bzw. Abschaltung des für Schutzlei-
terwiderstandsmessungen erforderlichen Prüfstromes von min-
destens 200 mA führt zum Auslösen des PRCDs und folglich zur
Trennung der Schutzleiterverbindung. Eine Schutzleitermessung
ist in diesem Fall nicht mehr möglich.
Ein spezieller Rampenverlauf für die Prüfstromzu- bzw. -abschal-
tung in Verbindung mit dem Prüfadapter PROFITEST PRCD ermög-
licht eine Schutzleiterwiderstandsmessung ohne Auslösen des
PRCDs.
Zeitlicher Ablauf der Rampenfunktion
Bedingt durch die physikalischen Eigenschaften des PRCDs lie-
gen die Messzeiten bei dieser Rampenfunktion im Bereich von
mehreren Sekunden.
Bei einer Umpolung des Prüfstromes ist darüber hinaus eine
zusätzliche Wartezeit während der Umpolung erforderlich.
Diese ist in der Betriebsart „automatische Umpolung"
im Prüfablauf einprogrammiert.
Schalten Sie die Polrichtung manuell um,
z. B. von „+Pol mit Rampe"
nach „–Pol mit Rampe"
erkennt das Prüfgerät die Änderung der
Stromflussrichtung, blockiert die Mes-
sung für die erforderliche Wartezeit und
zeigt gleichzeitig eine entsprechenden
Hinweis an, siehe Bild rechts.
Prüfstrom [A]
Anstiegs-
Messphase
phase
0,25
0
1

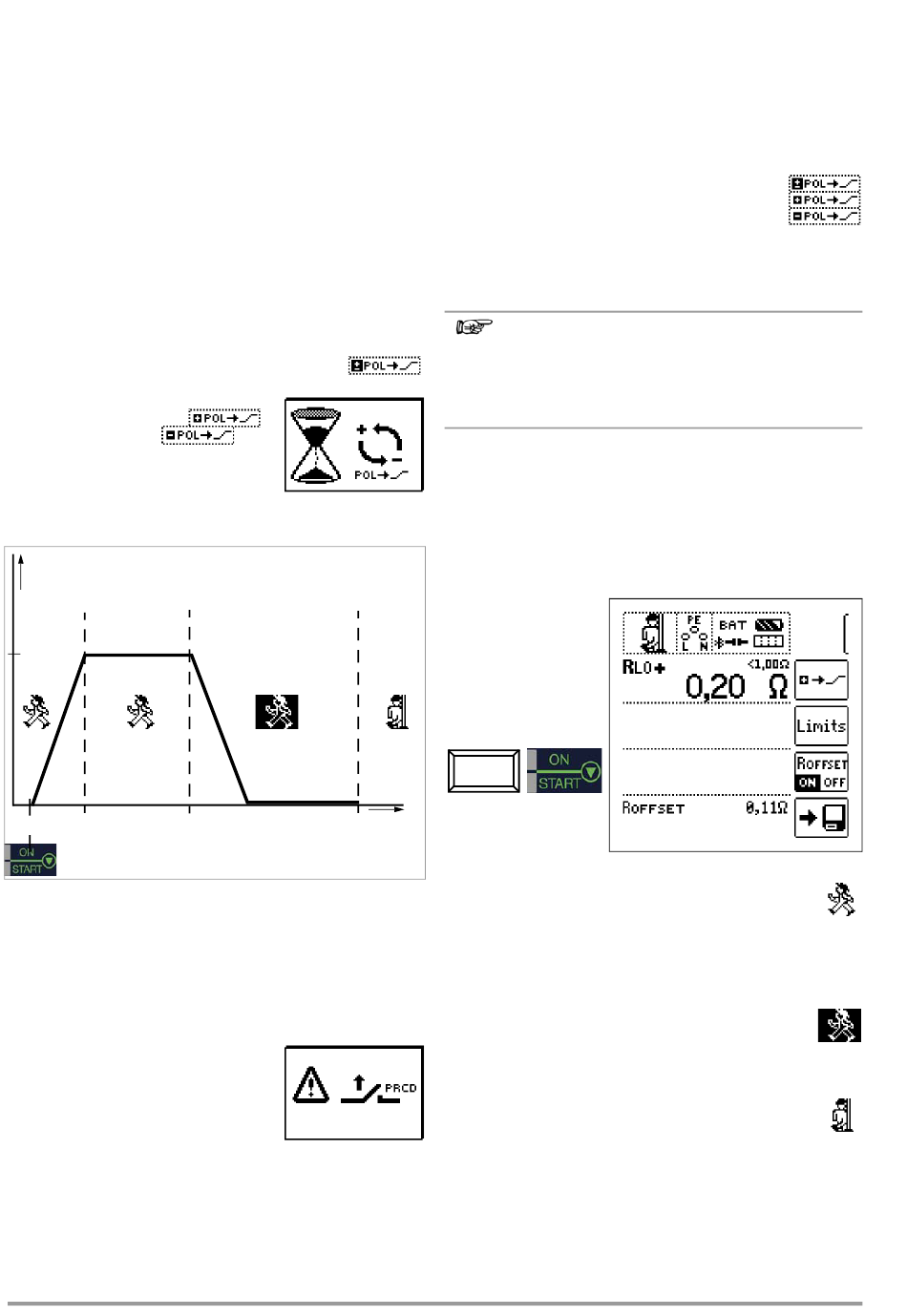

Darstellung der Mess- und Wartephasen bei der Schutzleiterwider-
standsmessung an PRCDs mit dem PROFITEST MXTRA
Auslösen eines PRCDs durch mangelhafte Kontaktierung
Während der Messung ist auf eine sichere Kontaktierung der Prüf-
spitzen des 2-Pol-Adapters mit dem Prüfobjekt bzw. den Buch-
sen am Prüfadapter PROFITEST PRCD zu achten. Unterbrechungen
können zu starken Schwankungen des Prüfstromes führen, die im
ungünstigen Fall den PRCD auslösen lassen.
In diesem Fall wird die Auslösung des
PRCDs vom Prüfgerät ebenfalls automa-
tisch erkannt und durch eine entspre-
chende Fehlermeldung signalisiert, siehe
Bild rechts. Auch in diesem Fall berück-
sichtigt das Prüfgerät automatisch eine
anschließend erforderliche Wartezeit,
bevor Sie den PRCD wieder aktivieren und die Messung erneut
starten können.
50
, so
Entmagnetisierung
und Wartezeit
vor Umpolung
3
6
Anschluss
➭ Lesen Sie die Bedienungsanleitung zum Adapter PROFITEST
PRCD und hier speziell das Kap. 4.1. Dort finden Sie auch die
Anschlusshinweise für die Offsetmessung sowie für die
Schutzleiterwiderstandsmessung.
Polungsparameter wählen
➭ Wählen Sie den gewünschten Polungsparame-
ter mit Rampe.
R
messen
OFFSET
➭ Führen Sie die Offsetmessung wie auf Seite 48 beschrieben
durch, damit die Anschlusskontakte des Prüfadapters nicht
mit in das Messergebnis eingehen.
Hinweis
Der Offset bleibt nur solange gespeichert, wie Sie den
Polungsparameter nicht ändern. Führen Sie die Messung
mit manueller Umpolung (+Pol oder –Pol) durch, müssen
Sie die Offsetmessung vor jeder Messung in einer ande-
ren Polarität wiederholen.
Schutzleiterwiderstand messen
➭ Prüfen Sie, ob der PRCD aktiviert ist. Wenn nicht, aktivieren
Sie diesen.
➭ Führen Sie die Schutzleitermessung wie im Kap. 12.1 zuvor
beschrieben durch. Starten Sie den Prüfablauf durch kurzes
Drücken der Taste ON/START. Durch Gedrückthalten der Taste
ON/START
können Sie die voreingestellte Dauer der Messphase
verlängern.
Messung starten
Ergebnis
oder
Neustart
Zeit [s]
Während der Magnetisierungsphase (Kurvenanstieg) und
der anschließenden Messphase (konstanter Strom) wird
das Symbol rechts eingeblendet.
Sofern Sie die Messung bereits während der Anstiegsphase
abbrechen, kann kein Messergebnis ermittelt und angezeigt wer-
den.
Nach der Messung wird die Entmagnetisierungsphase
(Kurvenabfall) und eine anschließende Wartezeit durch
das invertierte Symbol rechts signalisiert.
Während dieser Zeit kann keine neue Messung gestartet werden.
Erst wenn das nebenstehende Symbol eingeblendet
wird, kann das Messergebnis abgelesen und die Mes-
sung in derselben oder einer anderen Polarität gestartet
werden.
