16
Datenbank
16.1
Anlegen von Verteilerstrukturen allgemein
Im Prüfgerät PROFITEST MASTER kann eine komplette Verteiler-
struktur mit Stromkreis- bzw. RCD-Daten angelegt werden.
Diese Struktur ermöglicht die Zuordnung von Messungen zu den
Stromkreisen verschiedener Verteiler, Gebäude und Kunden.
Zwei Vorgehensweisen sind möglich:
•
Vor Ort bzw. auf der
Baustelle: Verteiler-
struktur im Prüfgerät
anlegen.
Es kann eine Vertei-
lerstruktur im Prüfge-
rät mit maximal
50000 Strukturele-
menten angelegt
werden, die im
Flash-Speicher des
Prüfgerätes gesi-
chert wird.
oder
•
Erstellen und Speichern einer vorliegenden Verteilerstruktur mit-
hilfe der PC-Datenbank- und Protokolliersoftware IZYTRONIQ.
Hinweise zur
IZYTRONIQ
Zur Installation und Anwendung lesen Sie bitte die Online-Hilfe
zum PC-Programm.
68
16.2
Übertragung von Verteilerstrukturen
Folgende Übertragungen sind möglich:
•
Übertragung einer Verteilerstruktur vom PC an das Prüfgerät.
•
Übertragung einer Verteilerstruktur einschließlich der Mess-
werte vom Prüfgerät zum PC.
Zur Übertragung von
Strukturen und Daten
zwischen Prüfgerät und
PC müssen beide über
ein USB-Schnittstellen-
kabel verbunden sein.
Während der Übertra-
gung von Strukturen
und Daten erscheint die
folgende Darstellung auf
dem Display.
16.3
Verteilerstruktur im Prüfgerät anlegen

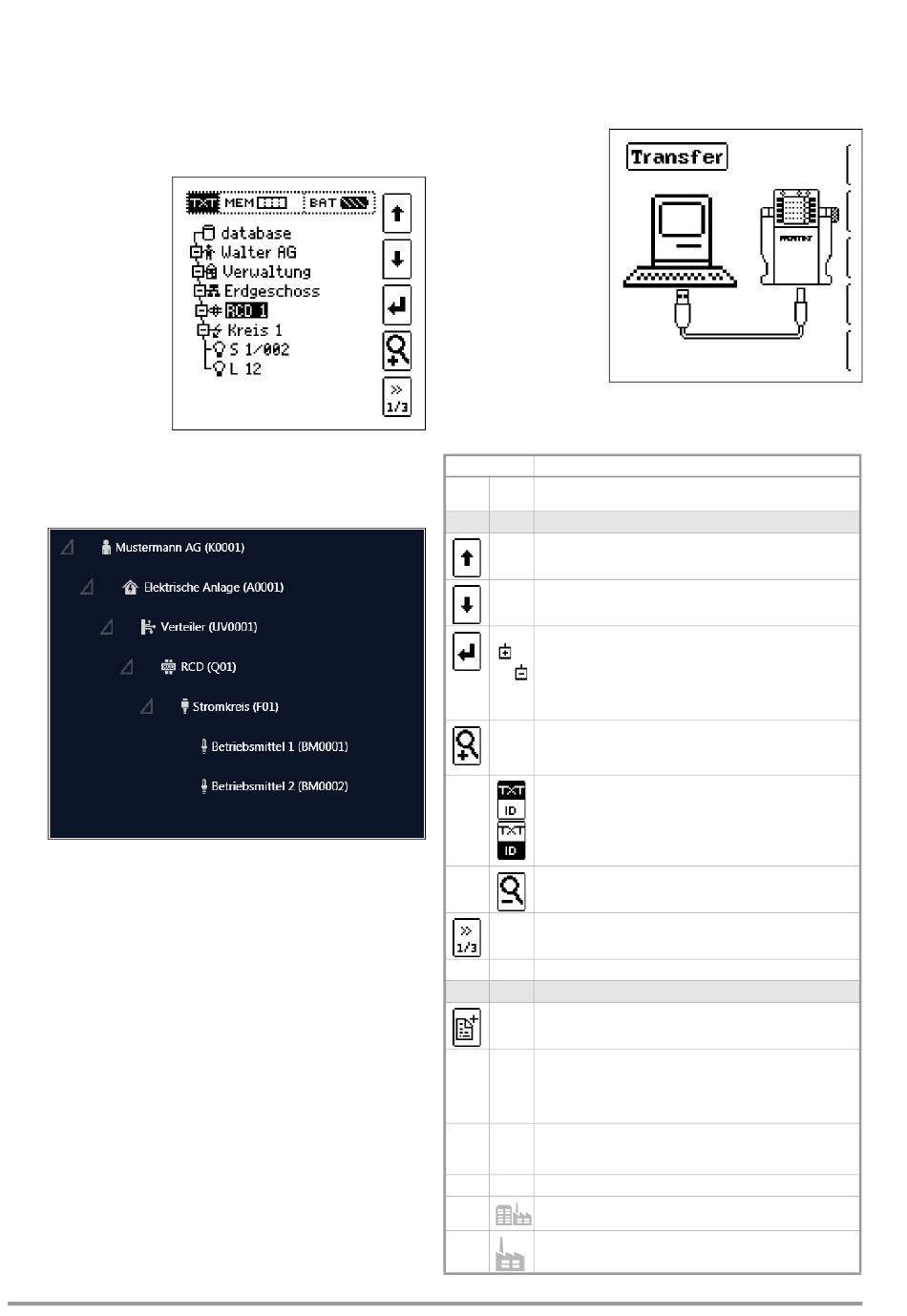

Übersicht über die Bedeutung der Symbole zur Strukturerstellung
Symbole
Bedeutung
Haupte-
Unter-
bene
ebene
Speichermenü Seite 1 von 3
Cursor OBEN: blättern nach oben
Cursor UNTEN: blättern nach unten
ENTER: Auswahl bestätigen
+ → – in untergeordnete Ebene wechseln
(Verzeichnisbaum aufklappen) oder
– → + in übergeordnete Ebene wechseln
(Verzeichnisbaum schließen)
Einblenden der vollständigen Strukturbezeichnung
(max. 63 Zeichen) oder Identnummer (25 Zeichen)
in einem Zoomfenster
Temporäres Umschalten zwischen Strukturbe-
zeichnung und Identnummer.
Diese Tasten haben keinen Einfluss auf die Haup-
teinstellung im Setup-Menü siehe DB-MODE
Seite 10.
Ausblenden des Zoomfensters
Seitenwechsel zur Menüauswahl
Speichermenü Seite 2 von 3
Strukturelement hinzufügen
Auswahl: Cursortasten OBEN/UNTEN und ↵
Um dem ausgewählten Strukturelement eine
Bezeichnung hinzuzufügen siehe auch Editier-
menü folgende Spalte.
Prüf-
IZY-
gerät
TRO-
NIQ
STANDORTBAUM
Liegenschaft
Gebäude
