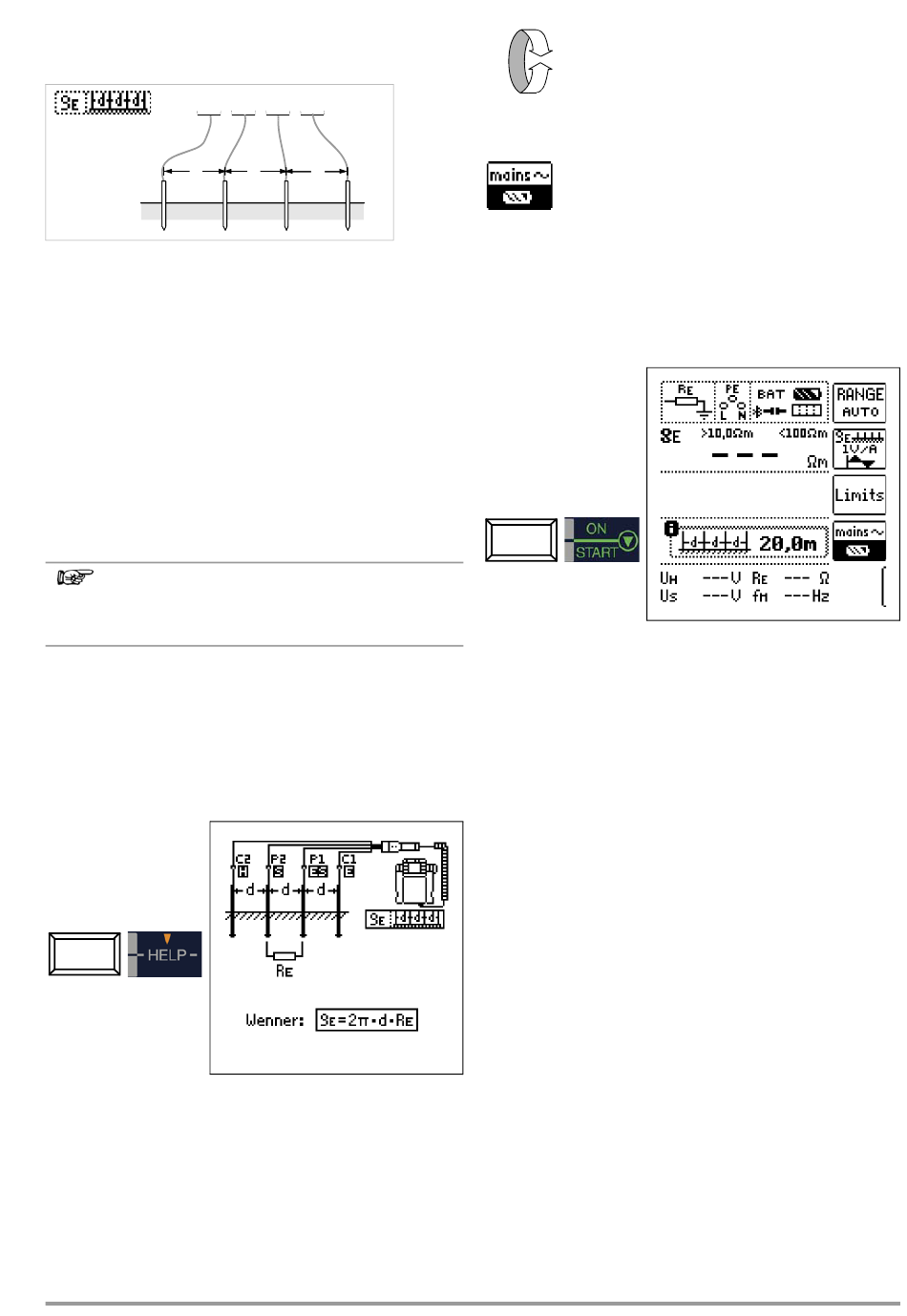

10.11 Erdungswiderstandsmessung batteriebetrieben „Akkubetrieb"
– Messung des spezifischen Erdungswiderstands ρ
(nur MPRO & MXTRA)
Allgemeines
H
d
Messung des spezifischen Erdwiderstandes
Die Bestimmung des spezifischen Erdungswiderstands ist zur
Planung von Erdungsanlagen erforderlich. Hierbei sollen verlässli-
che Werte ermittelt werden, die selbst schlechteste Bedingungen
berücksichtigen, siehe „Geologische Auswertung" auf Seite 44.
Maßgebend für die Größe des Ausbreitungswiderstandes eines
Erders ist der spezifische Widerstand der Erde. Dieser kann mit
dem PROFITEST MASTER nach der Methode von Wenner gemessen
werden.
Im Abstand d werden in gerader Linie vier möglichst lange Erd-
spieße in den Boden getrieben und mit dem Erdungsmessgerät
verbunden, siehe Bild oben.
Die übliche Länge der Erdspieße ist 30 bis 50 cm; bei schlechtlei-
tendem Erdreich (Sandboden etc.) können längere Erdspieße ver-
wendet werden. Die Einschlagtiefe der Erdspieße darf höchstens
1/20 des Abstandes d betragen.
Hinweis
Es besteht die Gefahr von Fehlmessungen, wenn parallel
zur Messanordnung Rohrleitungen, Kabel oder andere
unterirdische metallene Leitungen verlaufen.
Der spezifische Erdwiderstand errechnet sich nach der Formel:
ρ
= 2π ⋅ d ⋅ R
E
dabei ist:
π = 3,1416
d = Abstand zwischen zwei Erdspießen in m
R = ermittelter Widerstandswert in Ω (dieser Wert entspricht R
mit der 4-Leitermessung)
Anschluss
➭ Setzen Sie die Spieße für Sonde und Hilfserder in jeweils glei-
chem Abstand, siehe Bild oben.
➭ Stellen Sie sicher, dass nicht zu hohe Übergangswiderstände
zwischen Sonde und Erdreich vorliegen.
➭ Montieren Sie den Adapter PRO-RE (Z501S) auf den Prüfstecker.
➭ Schließen Sie die Sonden, Hilfserder und Erder über die 4-
mm-Bananenbuchsen des Adapters PRO-RE an.
Achten Sie hierbei auf die Beschriftung der Bananenbuchsen!
GMC-I Messtechnik GmbH
S
ES
E
d
d
E
Messfunktion wählen
E
R
E
Betriebsart wählen
Die gewählte Betriebsart erscheint invers dargestellt:
weißes Akkusymbol auf schwarzem Hintergrund.
Parameter einstellen
❏ Messbereich: AUTO, 50 kΩ, 20 kΩ, 2 kΩ, 200 Ω, 20 Ω
ρ
❏ Anschlussart:
❏ Wandlerübersetzung: hier ohne Bedeutung
❏ Abstand d für Messung
Messung starten
ermittelt
(Rho)
E
ρ
: von 0,1 m bis 999 m editierbar
E
43
