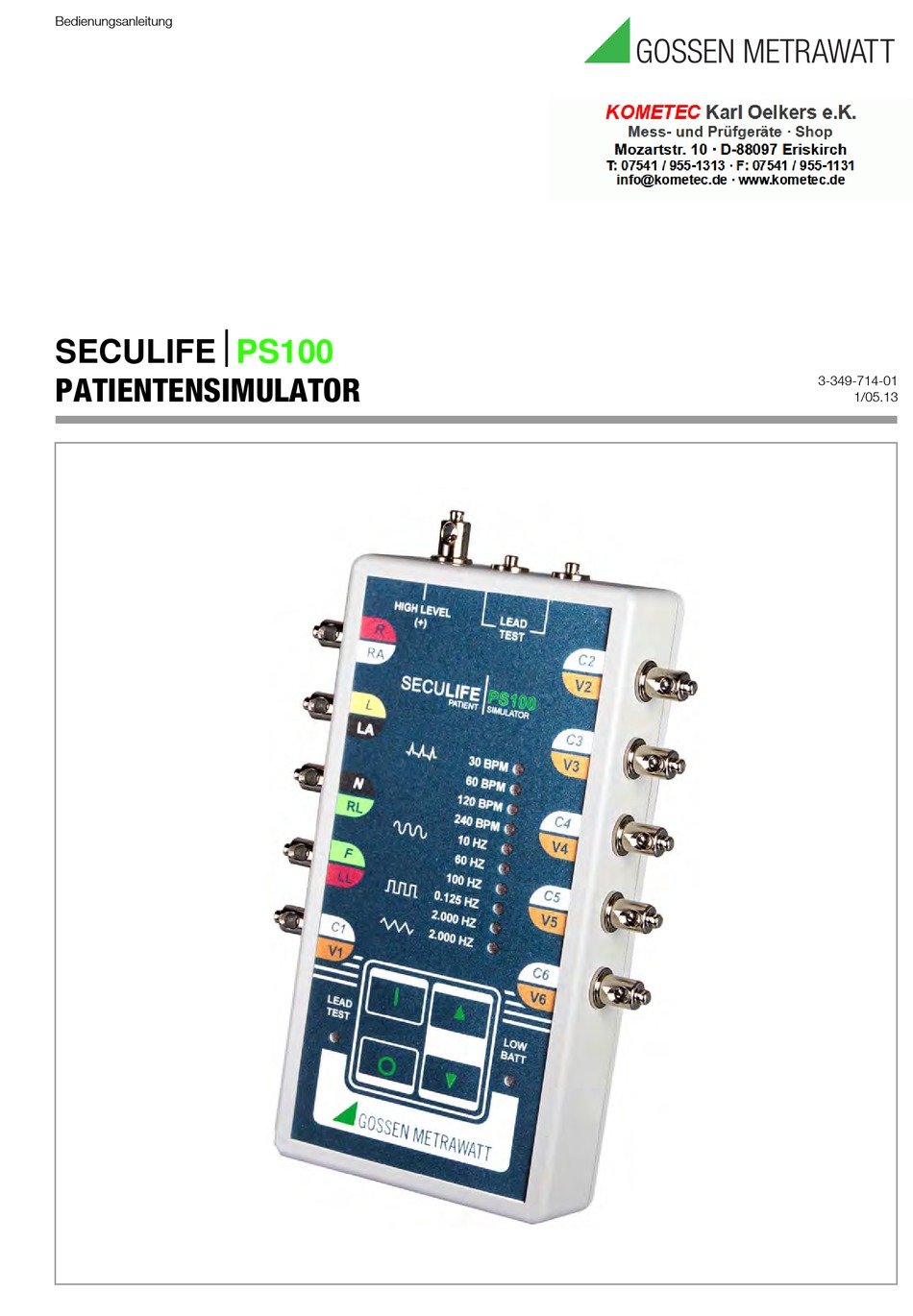

- Seite 1 Bedienungsanleitung SECULIFE⏐PS100 PATIENTENSIMULATOR 3-349-714-01 1/05.13...
-
Seite 3: Inhaltsverzeichnis
SECULIFE⏐PS100 INHALT SEITE SICHERHEITSHINWEISE ......................... 4 BESCHREIBUNG SECULIFE⏐PS100 PATIENTENSIMULATOR.............. 7 AUFBAU ..............................9 EINGESCHRÄNKTE GARANTIE ......................13 SPEZIFIKATIONEN ..........................14 ANMERKUNGEN............................. 15 GMC-I Messtechnik GmbH... -
Seite 4: Sicherheitshinweise
SECULIFE⏐PS100 SICHERHEITSHINWEISE GEFAHR - ANWENDUNGSBEREICH Der Patientensimulator SECULIFE⏐PS100 ist ein reines Prüfgerät und darf keinesfalls zu Diagnose-, Behandlungs- oder sonstigen Zwecken mit direktem Patientenkontakt eingesetzt werden. GEFAHR - ANSCHLÜSSE Vor dem Anschluss eines Prüfobjekts an den Patientensimulator SECULIFE⏐PS100 müssen sämtliche Patientenanschlüsse entfernt werden. -
Seite 5: Achtung - Sichtprüfung
SECULIFE⏐PS100 ACHTUNG - SICHTPRÜFUNG Der Patientensimulator SECULIFE⏐PS100 ist vor jedem Einsatz einer Sichtprüfung auf äußere Beschädigungen zu unterziehen. Der Patientensimulator SECULIFE⏐PS100 darf nur dann eingesetzt werden, wenn die Betriebssicherheit zweifelsfrei gewährleistet ist. ÖFFNEN DES GERÄTES / REPARATUR Das Gerät darf nur durch autorisierte Fachkräfte geöffnet werden, damit der einwandfreie und sichere Betrieb des Gerätes gewährleistet ist und die Garantie erhalten bleibt. - Seite 6 SECULIFE⏐PS100 HINWEIS – ABKÜRZUNGEN AHA American Heart Association ANSI American National Standards Institute BPM Beats Per Minute C Celsius ° Grad EKG Elektrokardiogramm F Fahrenheit Hz Hertz IEC International Electrotechnical Commission Lbs Pfund LED Light Emitting Diode mm Millimeter mV Millivolt NEDA National Electronic Distributors Association Ω...
-
Seite 7: Beschreibung Seculife⏐Ps100 Patientensimulator
SECULIFE⏐PS100 BESCHREIBUNG SECULIFE⏐PS100 Patientensimulator SECULIFE⏐PS100 ist ein mikroprozessorbasierter Patientensimulator. Dem Anwender stehen vier EKG-Kennlinien mit konstanter QRS-Dauer, sowie sechs Kennlinien zur Prüfung der Geräteleistung zur Verfügung. Einige der Hauptleistungsmerkmale sind nachfolgend aufgelistet: • 10 UNIVERSALSTECKER FÜR PATIENTENANSCHLUSSKABEL • EKG: 30, 60, 120 UND 240 BPM •... - Seite 8 SECULIFE⏐PS100 GMC-I Messtechnik GmbH...
-
Seite 9: Aufbau
SECULIFE⏐PS100 AUFBAU In diesem Abschnitt werden die einzelnen Bedienelemente des Patientensimulators SECULIFE⏐PS100 näher beschrieben. Universal- stecker für High-Level- Anschlüsse Patienten- Output (+) für Prüfkabel anschlusskabel • V2/C2 • V3/C3 10 wählbare • V4/C4 Kennlinien mit • V5/C5 LED-Anzeige: • V6/C6 EKG: •... - Seite 10 SECULIFE⏐PS100 Universalstecker für Patientenanschlusskabel Mit Hilfe der zehn Universalstecker für Patientenanschlusskabel können insgesamt zwölf EKG- Simulationen mit verschiedenen Ausgangsgrößen durchgeführt werden. Die Farbmarkierungen (Label) nach AHA- und IEC-Standard auf der Vorderseite des Geräts unterstützen den Anwender beim Anschluss der entsprechenden Patientenkabel. AHA-Label IEC-Label Beschreibung...
- Seite 11 SECULIFE⏐PS100 Anschlüsse für Prüfkabel Auf der Oberseite des Geräts befinden sich zwei Anschlüsse für Durchgangsprüfungen. Schließen Sie das Prüfkabel an die beide Anschlüsse an. Die Durchgangsprüfung wird automatisch durchgeführt. Wenn das angeschlossene Kabel die geforderte Durchgängigkeit aufweist (bis zu 1000 Ohm), leuchtet die LED LEAD TEST links unten auf der Vorderseite des Geräts auf.
- Seite 12 SECULIFE⏐PS100 Batterie Das Gerät arbeitet mit einer alkalischen 9 V-Batterie. Das Batteriefach befindet sich auf der Rückseite des Geräts. Bei zu niedriger Batteriespannung leuchtete die Anzeige-LED rechts unten auf der Vorderseite des Geräts auf. In diesem Fall muss die Batterie ausgetauscht werden. Steckplatz für Netzteil An diesen Anschluss (2,1 mm) kann ein optional erhältlicher 9 VDC-Netzteil für die Versorgung im Dauerbetrieb angeschlossen werden.
-
Seite 13: Eingeschränkte Garantie
SECULIFE⏐PS100 EINGESCHRÄNKTE GARANTIE HERSTELLERGARANTIE GMC-I MESSTECHNIK GMBH GEWÄHRT EINE GARANTIE AUF MATERIAL- UND VERARBEITUNGSFEHLER FÜR NEUPRODUKTE. VORAUSSETZUNG FÜR DIE INANSPRUCHNAHME EINER GARANTIELEISTUNG EINHALTUNG ALLER VORSCHRIFTEN BESTIMMUNGSGEMÄSSEN GEBRAUCH DER WARE. DER GARANTIEZEITRAUM UMFASST ZWÖLF MONATE AB LIEFERDATUM. HAFTUNGSAUSSCHLUSS HERSTELLERGARANTIE SCHLIESST WEITERGEHENDE GEWÄHRLEISTUNGSANSPRÜCHE SOWIE DEN ANSPRUCH AUF GEBRAUCHSTAUGLICHKEIT UND EIGNUNG FÜR BESTIMMTE ZWECKE AUSDRÜCKLICH AUS. -
Seite 14: Spezifikationen
SECULIFE⏐PS100 SPEZIFIKATIONEN SIMULATION NORMAL SINUS 30, 60, 120, 240 BPM SINUS 10, 60, 100 Hz ABTASTRATE KURVENFORMEN RECHTECK 0,125, 2,0 Hz DELTA 2.0 Hz GENAUIGKEIT ± 0,5 % KABEL 1 1,75 mV KABEL 2 2,75 mV AMPLITUDE KABEL 3 1.00 mV GENAUIGKEIT ±... -
Seite 15: Anmerkungen
SECULIFE⏐PS100 ANMERKUNGEN GMC-I Messtechnik GmbH... - Seite 16 Reparatur- und Ersatzteil-Service Kalibrierzentrum* und Mietgeräteservice Kontaktadresse: GMC-I Service GmbH Service-Center Thomas-Mann-Straße 16-20 90471 Nürnberg • Deutschland Tel.: +49 911 817718-0 Fax: +49 911 817718-253 E-mail service@gossenmetrawatt.com www.gmci-service.com Nur gültig für Deutschland. In anderen Ländern stehen Ihnen unsere jeweiligen Vertragspartner oder Tochtergesellschaften zur Verfügung.
