3
Messungen
Hinweis:
Während der Dauer der Messung wird ein Fortschrittsbalken angezeigt.
3.1

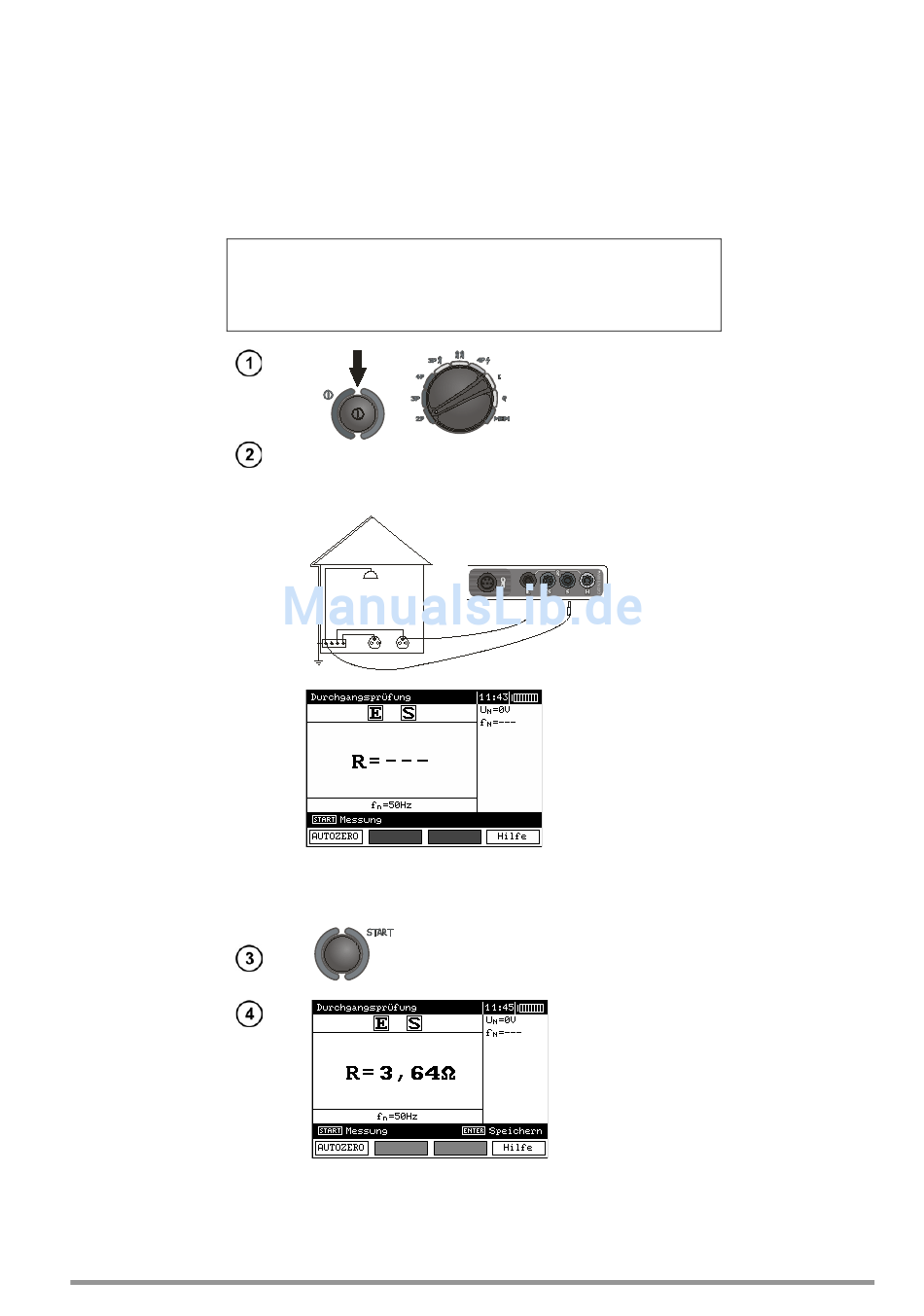

Durchgangsmessung der Schutz- und Ausgleichsleitungen (2p)
Die Messung erfüllt die Anforderungen der Norm EN 61557-4
(U < 24 V, I > 200 mA für R ≤ 10 Ω).
10
Hinweis:
Verbinden Sie die Klemmen S und E durch Leitungen
mit dem zu messenden Objekt.
Drücken Sie die Taste START, um die
Messung zu starten.
Das Ergebnis wird auf dem Display 20 s lang angezeigt.
Mit der Taste ENTER kann man es erneut aufrufen.
Schalten Sie das
Messgerät ein. Stellen
Sie den Drehschalter
zur Funktionswahl auf
die Position 2p.
S
E
Das Messgerät ist zur
Messung bereit. Auf
der Hilfsanzeige
können Sie die Werte
der Störspannung
und Frequenz
ablesen. Auf dem
Einstellungsbalken
wird die im MENÜ
eingestellte
Netzfrequenz
angezeigt.
Lesen Sie das
Ergebnis ab.
