15
Prüfsequenzen (Automatische Prüfabläufe)
– Funktion AUTO
Schalterstellung AUTO am Prüfgerät wählen
AUTO
In der Drehschalterstellung AUTO werden alle im Gerät vorhanden
Prüfsequenzen angezeigt, siehe Bild 15.4.
Sind keine Prüfsequenzen im Gerät vorhanden, erscheint die Mel-
dung „NO DATA".
15.1
Allgemein
Aufbau von Prüfsequenzen
Soll nacheinander immer wieder die gleiche Abfolge von Prüfun-
gen mit anschließender Protokollierung durchgeführt werden, wie
dies z. B. bei Normen vorgeschrieben ist, empfiehlt sich der Ein-
satz von Prüfsequenzen.
Mithilfe von Prüfsequenzen können aus den manuellen Einzel-
messungen automatische Prüfabläufe zusammengestellt werden.
Eine Prüfsequenz besteht aus bis zu 200 Einzelschritten, die
nacheinander abgearbeitet werden.
Es wird grundsätzlich zwischen drei Arten von Einzelschritten
unterschieden:
•
Hinweis (Prüfschritt „Sichtprüfung"): der Prüfablauf wird durch
Einblendung eines Hinweises als Pop-Up für den Prüfer unter-
brochen. Erst nach Bestätigen des Hinweises wird der
Prüfablauf fortgesetzt.
Beispiel Hinweis vor der Isolationswiderstandsmessung:
„Trennen Sie das Gerät vom Netz!"
•
Besichtigung, Erprobung und Protokollierung: der Prüfablauf wird
durch Einblendung einer Bestanden/Nicht-Bestanden-Bewer-
tung unterbrochen, Kommentar und Ergebnis der Bewertung
werden in der Datenbank abgespeichert
•
Messung (Prüfschritt „benutzerbewertete Messung"): Messung wie
bei den Einzelmessungen der Prüfgeräte mit Speicherung und
Parametrisierung
Erstellen von Prüfsequenzen mit
Die Prüfsequenzen werden (ab PROFITEST MASTER Firmware-Ver-
sion 1.7.0) mithilfe des Programms IZYTRONIQ am PC erstellt und
anschließend zum Prüfgerät übertragen. Es können beliebig viele
Prüfsequenzen erstellt und auf dem PC in IZYTRONIQ gespeichert
werden. An das Prüfgerät können maximal 10 ausgewählte Prüf-
sequenzen übertragen werden.
Eine Rückübertragung von Prüfsequenzen vom Prüfgerät zum PC
ist nicht vorgesehen, da diese ausschließlich am PC erstellt, ver-
waltet und gespeichert werden.
Allgemeine Hinweise zur Erstellung von Prüfsequenzen finden Sie
auch in der Online-Hilfe zur IZYTRONIQ.
66
IZYTRONIQ
15.2
Erstellen und übertragen von Prüfsequenzen mit
(Schritt für Schritt Anleitung)
➭ Wählen Sie „ORTSFESTE OBJEKTE"
➭ Wählen Sie hier das Menü „SEQUENZEN"
➭ Wählen Sie das Symbol „HINZUFÜGEN"
„NEUE SEQUENZ ERSTELLEN" wird eingeblendet. Geben
Sie die Parameter „SEQUENZNAME", „PRÜFUNGSART" und
„NORM" ein und wählen Sie „FÜR GERÄT" Ihr aktuell ange-
schlossenes Gerät an. Bestätigen Sie durch Anwahl von „HIN-
ZUFÜGEN".
➭ Speichern Sie die Einstellungen mit
➭ Wählen Sie den neuen Eintrag aus und anschließend Sequen-
zeditor
an. Das Editiermenü mit „SCHRITTAUSWAHL" und
„DESIGNFORTSCHRITT" öffnet sich.
➭ Wählen Sie das in der „SCHRITTAUSWAHL" angezeigte Prüf-
gerät aus. „Sichtprüfung" und „Benutzerbewertete Messung"
werden eingeblendet.
➭ Durch ziehen von „Sichtprüfung" in das Feld „DESIGNFORT-
SCHRITT" öffnet sich der „PRÜFSCHRITT: SICHTPRÜFUNG"
im linken unteren Fenster. Hier müssen die Parameter bzw.
Details zum jeweiligen Prüfschritt eingegeben werden.
➭ Speichern Sie die Einstellungen mit
➭ Durch ziehen von „Benutzerbewertete Messung" in das Feld
„DESIGNFORTSCHRITT" öffnet sich der „PRÜFSCHRITT: BE-
NUTZERBEWERTETE MESSUNG" im linken unteren Fenster.
Hier müssen die Parameter bzw. Details zum jeweiligen Prüf-
schritt eingegeben werden.
➭ Speichern Sie die Einstellungen ab.
➭ Wiederholen Sie die Prüfschritte sooft, bis die Prüfsequenz
vollständig ist.
➭ Speichern Sie die Einstellungen mit
➭ Wählen Sie erneut „ORTSFESTE OBJEKTE"
➭ Wählen Sie hier die Funktion „EXPORTIEREN"
Exportassistent öffnet sich.
➭ Wählen Sie das gewünschte Prüfgerät aus und setzen Sie
einen Haken bei „SEQUENZEN". Wählen Sie „EXPORTIEREN"
aus. Das Menü „SEQUENZEN EXPORTIEREN (MAX10)" öff-
net sich.
Markieren Sie hier die zu exportierenden Sequenzen und wählen
das Symbol „ZUM PRÜFGERÄT EXPORTIEREN"

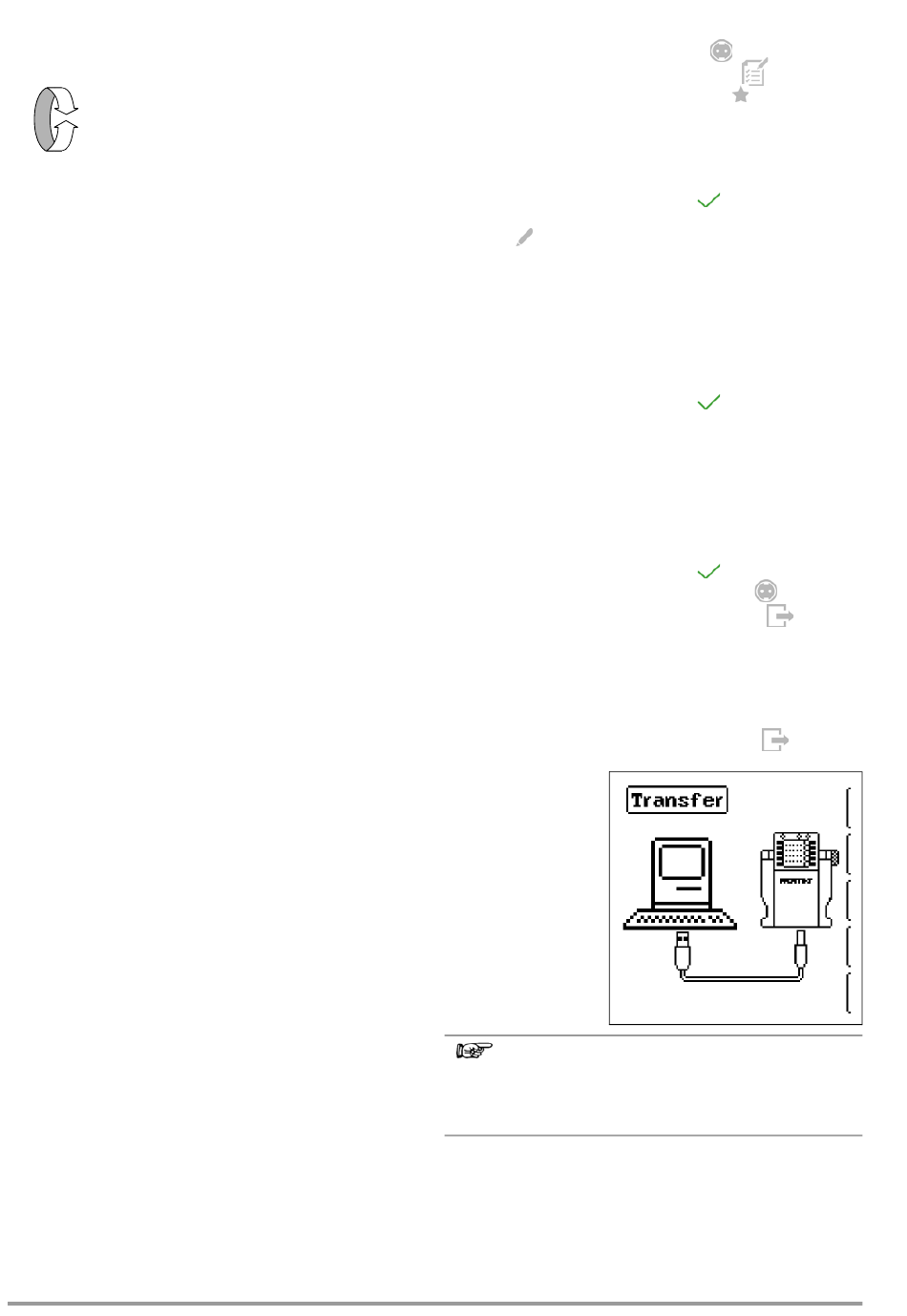

Während der Übertra-
gung der Prüfsequenzen
wird ein Fortschritts-Bar-
graph am PC eingeblen-
det und die nebenste-
hende Darstellung auf
dem Display des Prüfge-
räts.
Anschließend erscheint
eine Information auf dem
PC über den erfolgrei-
chen Export durch IZY-
TRONIQ zum Prüfgerät.
Hinweis
Alle zuvor im Prüfgerät abgelegten Prüfsequenzen wer-
den gelöscht. Es werden immer nur die Prüfsequenzen
im Prüfgerät gespeichert, die zuletzt zusammenhängend
aus IZYTRONIQ importiert wurden.
IZYTRONIQ
.
.
an. Das Feld
ab.
ab.
ab.
an.
an. Der
an.
