14.1

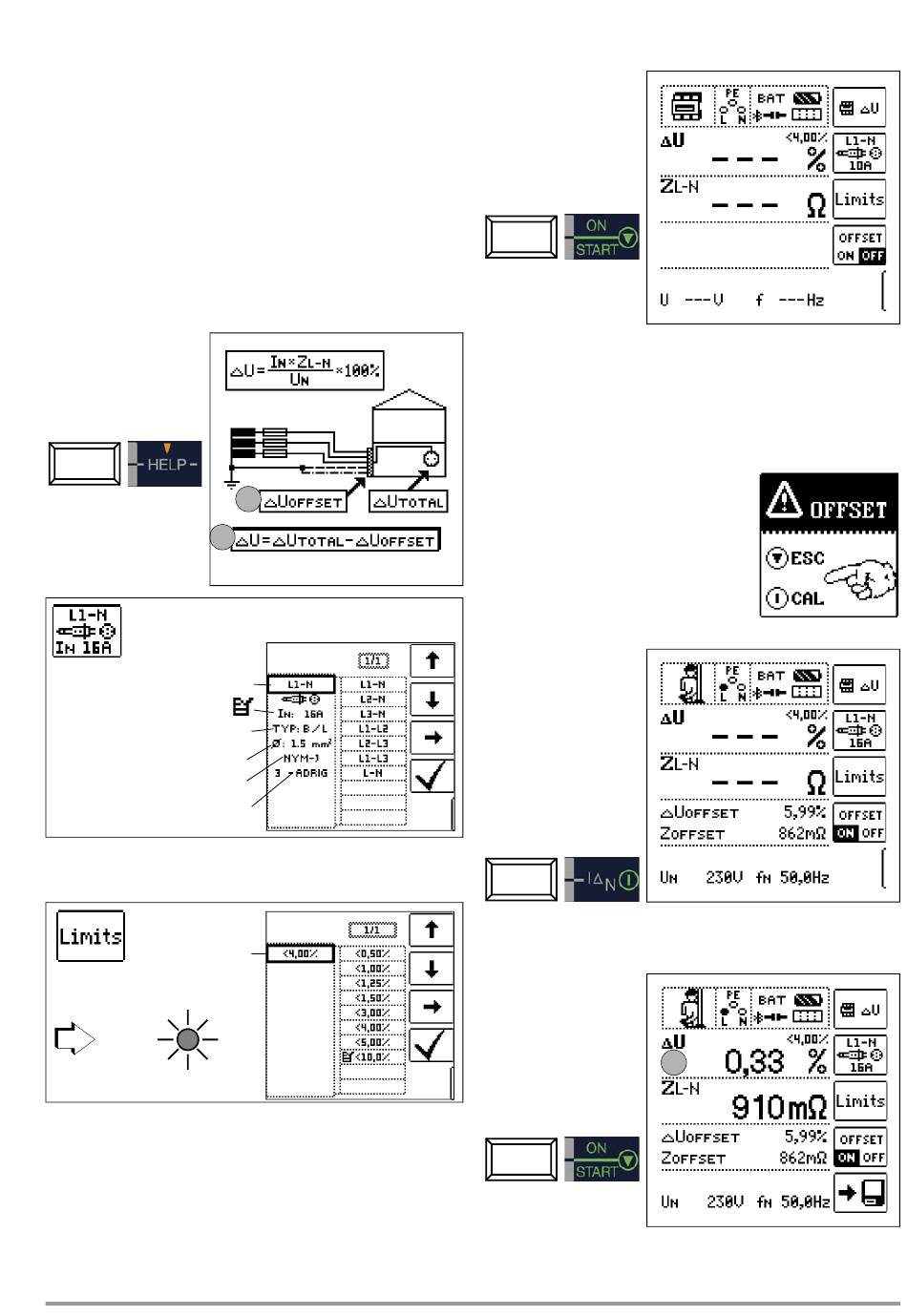

Spannungsfall-Messung (bei Z
Bedeutung und Anzeige von ΔU (nach DIN VDE 100-600)
Der Spannungsfall vom Schnittpunkt zwischen Verteilungsnetz
und Verbraucheranlage bis zum Anschlusspunkt eines elektri-
schen Verbrauchsmittels (Steckdose oder Geräteanschlussklemme)
soll nicht größer als 4% der Nennspannung des Netzes sein.
Berechnung des Spannungsfalls (ohne Offset):
ΔU = Z
• Nennstrom der Sicherung
L-N
Berechnung des Spannungsfalls (mit Offset):
ΔU = (Z
- Z
) • Nennstrom der Sicherung
L-N
OFFSET
ΔU in % = 100 • ΔU / U
L-N
Zum Messverfahren und Anschluss siehe auch Kapitel 9.
Anschluss und Messaufbau
2
Parameter einstellen
Wahl der Polung: Lx-N
Nennströme: 2...160 A
Auslösecharakteristika: B, L
Durchmesser: 1,5 ... 70 mm²
Kabeltypen: NY..., H03... - H07...
Anzahl Adern: 2 ... 10-adrig
Hinweis: Bei Änderung des Nennstroms I
ΔU
wird der Offsetwert automatisch angepasst.
OFFSET
Grenzwerte einstellen
ΔU
Limit / Grenzwert:
ΔU % > Limit / Grenzwert
⏐ R
U
L
L
rot / red
TAB
Grenzwerte nach den Technischen Anschlussbedingungen
für den Anschluss an das Niederspannungsnetz
zwischen Verteilnetz und Messeinrichtung
Grenzwert nach DIN 18015-1: ΔU < 3%
DIN
zwischen Messeinrichtung und Verbraucher
Grenzwert nach DIN VDE 0100-520: ΔU < 4%
VDE
zwischen Verteilnetz und Verbraucher
(hier einstellbar bis 10%)
Grenzwert nach NIV: ΔU < 5%
NL
GMC-I Messtechnik GmbH
) – Funktion ΔU
LN
1
mit vorhandenem
N
Messung ohne OFFSET
Gehen Sie hierzu folgendermaßen vor:
➭ Stellen Sie OFFSET von ON auf OFF.
OFFSET (in %) ermitteln
Gehen Sie hierzu folgendermaßen vor:
➭ Stellen Sie OFFSET von OFF auf ON. „ΔU
eingeblendet.
➭ Schließen Sie die Prüfsonde an den Übergabepunkt (Messein-
richtung/Zähler) an.
➭ Lösen Sie die Messung des Offsets mit IΔ
Zunächst ertönt ein Intervall-Warnton und ein
blinkender Hinweis wird eingeblendet, um zu
verhindern, dass ein bereits gespeicherter Off-
setwert aus Versehen gelöscht wird.
➭ Starten Sie durch nochmaliges
Drücken der Auslösetaste die Offset-
messung oder brechen Sie diese
durch Drücken der Taste
(hier = ESC) ab.
ΔU
x.xx % wird angezeigt, wobei x.xx einen Wert zwischen
OFFSET
0,00 und 99,9 % annehmen kann.
Eine Fehlermeldung erscheint durch Pop-Up-Fenster bei Z > 10 Ω.
Messung mit OFFSET
starten
= 0.00 %" wird
OFFSET
aus.
N
▼
ON/START
2
53
