Zustand Prüf-
stecker

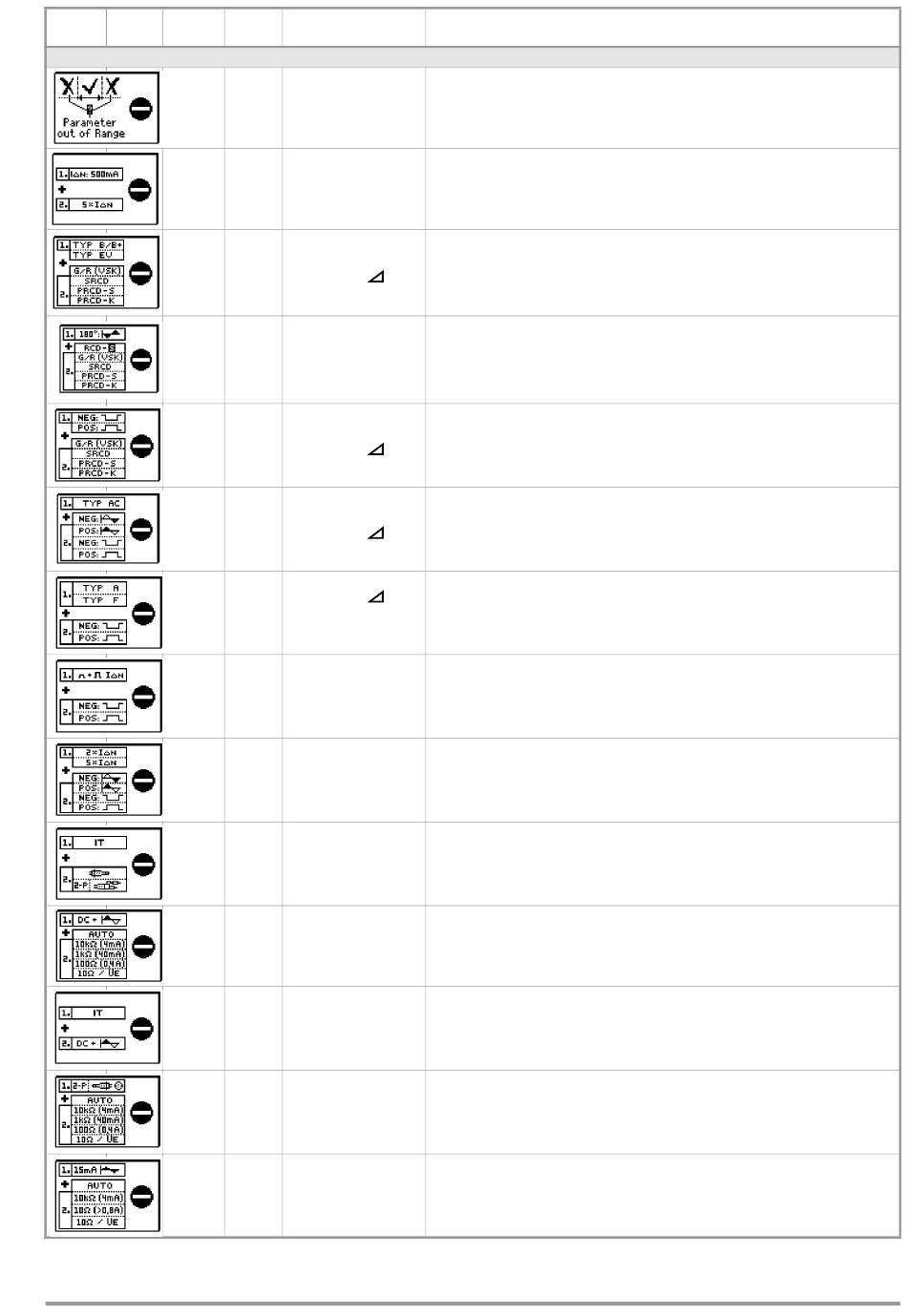

Eingabeplausibilitätsprüfung — Kontrolle der Parameterkombinationen — LCD-Piktogramme
GMC-I Messtechnik GmbH
Mess-
Stellung des
adapter
Funktionsschalters
I
ΔN
I
/ I
ΔN
F
I
ΔN
I
/ I
ΔN
F
I
/ I
ΔN
F
I
/ I
ΔN
F
EXTRA → RCM
I
ΔN
I
ΔN
R
E
R
E
R
E
R
E
R
E
Funktion / Bedeutung
Parameter außerhalb des Messbereichs (Parameter out of range)
5 x 500 mA nicht möglich
Typ B, B+ und EV/MI nicht bei G/R, SRCD, PRCD
180 Grad nicht bei RCD-S, G/R, SRCD, PRCD-S, PRCD-K
DC nicht bei G/R, SRCD, PRCD
Halbwelle oder DC nicht bei Typ AC
DC nicht bei Typ A, F
1/2 Prüfstrom nicht mit DC
2x / 5x IdN nur mit Vollwelle
im IT-Netz nicht ohne Sonde!
DC+ nur bei 10 Ohm
keine DC-Vormagnetisierung im IT Netz
Die Messung ist nur im 10 Ω-Bereich möglich!
15 mA nur im 1 kΩ - und 100 Ω-Bereich möglich!
81
