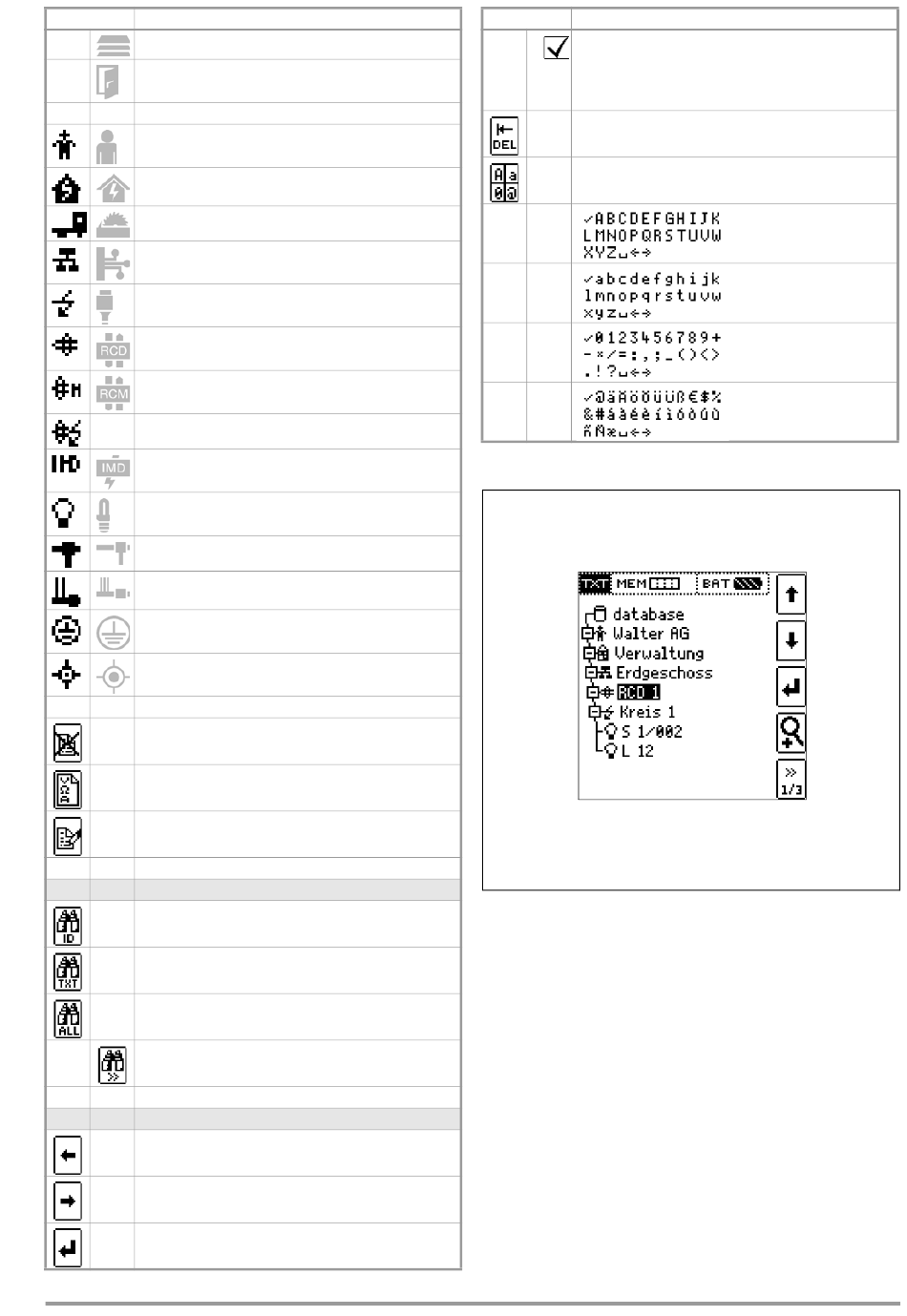

Symbole
Bedeutung
Ebene
Raum
E-BAUM – Elektrischer Baum
Kunde
Elektrische Anlage
Maschine
Verteiler
Stromkreis
RCD
RCM
RCBO
IMD
Betriebsmittel
PA-Schiene
PA-Leiter
Erder
Messpunkt
EDIT
weitere Symbole siehe Editiermenu unten
Angewähltes Strukturelement löschen
Messdaten einblenden, sofern für dieses Struktu-
relement eine Messung durchgeführt wurde.
Bearbeiten des angewählten Strukturelements
Speichermenü Seite 3 von 3
Nach Identnummer suchen
> Vollständige Identnummer eingeben
Nach Text suchen
> Vollständigen Text (ganzes Wort) eingeben
Nach Identnummer oder Text suchen
Weitersuchen
Editiermenü
Cursor LINKS:
Auswahl eines alphanumerischen Zeichens
Cursor RECHTS:
Auswahl eines alphanumerischen Zeichens
ENTER: einzelne Zeichen übernehmen
GMC-I Messtechnik GmbH
Symbole
Bedeutung
Eingabe bestätigen
←
Cursor nach links
→
Cursor nach rechts
Zeichen löschen
Umschaltung zwischen alphanumerischen Zei-
chen:
A
a
0
@
Symbolik Verteilerstruktur / Baumstruktur
Messsymbol Haken hinter einem Strukturelementsymbol bedeutet: sämtliche Mes-
sungen zu diesem Element wurden bestanden
Messsymbol x: mindestens eine Messung wurde nicht bestanden
kein Messsymbol: es wurde noch keine Messung durchgeführt
Kunde
Gebäude
Verteiler
RCD
Stromkreis
Betriebsmittel
Betriebsmittel
Baumelement wie im Windows Explorer:
+: Unterobjekte vorhanden, mit ↵ einblenden
–: Unterobjekte werden angezeigt, mit ↵ ausblenden
Großbuchstaben
Kleinbuchstaben
Ziffern
Sonderzeichen
69
