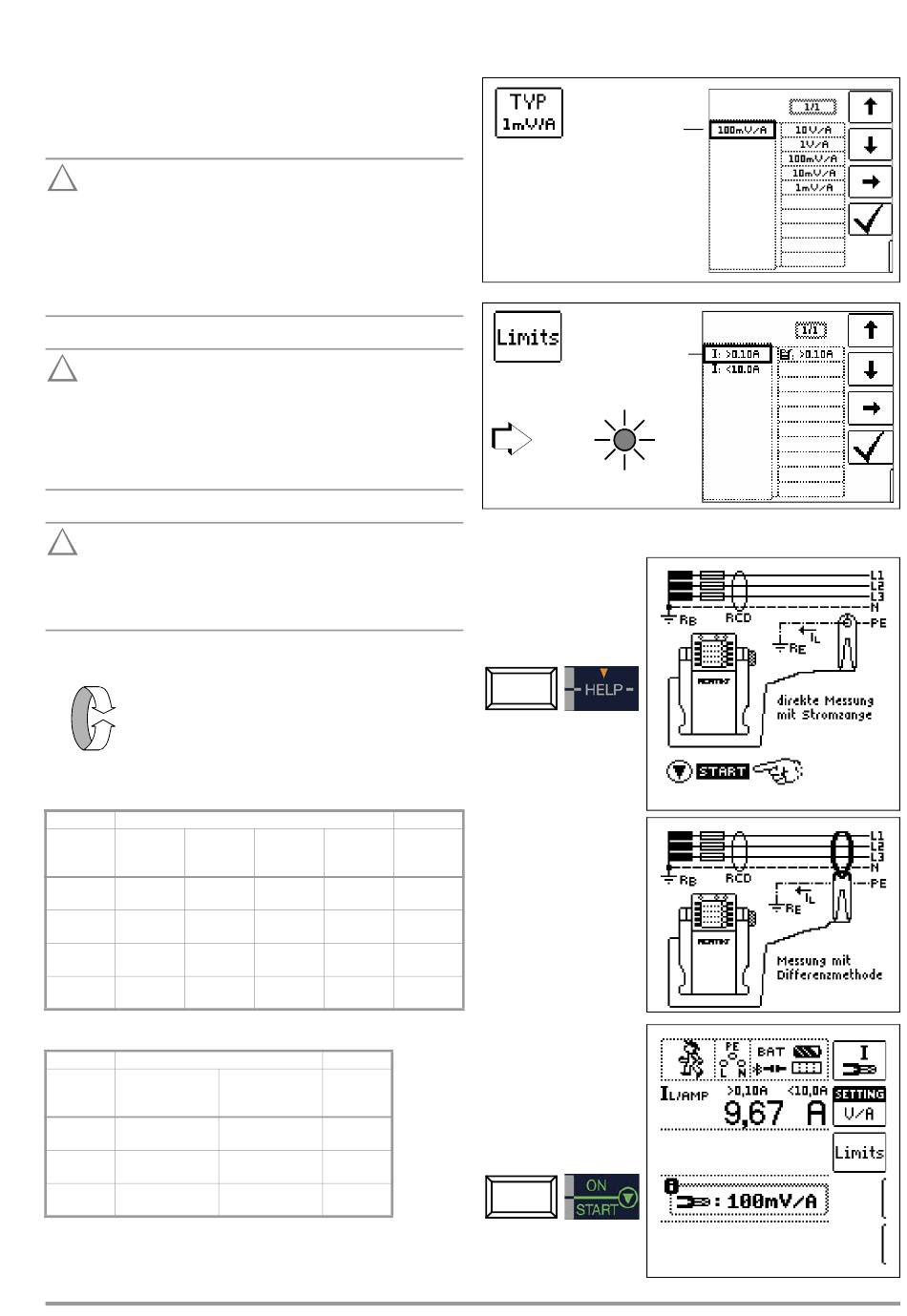

13
Messungen mit Sensoren als Zubehör
13.1
Strommessung mithilfe eines Zangenstromsensors
Vor-, Ableit- und Ausgleichsströme bis 1 A sowie Arbeitsströme
bis 1000 A können Sie mithilfe spezieller Zangenstromsensoren
messen, die Sie hierzu über die Buchsen (15) und (16) anschlie-
ßen.
!
Achtung!
Gefahr durch hohe Spannungen!
Verwenden Sie nur die als Zubehör angegebenen Zan-
genstromsensoren der GMC-I Messtechnik GmbH.
Andere Zangenstromsensoren sind auf der Sekundär-
seite möglicherweise nicht durch eine Bürde abge-
schlossen. Gefährlich hohe Spannungen können in
diesem Fall den Anwender und das Prüfgerät gefährden.
!
Achtung!
Maximale Eingangsspannung am Prüfgerät!
Messen Sie keine größeren Ströme, als für den Messbe-
reich der jeweiligen Zange maximal angegeben ist.
Die maximale Eingangsspannung an den Zangenan-
schlüssen (15) und (16) des Prüfgeräts darf 1 V nicht
überschreiten!
!
Achtung!
Lesen und beachten Sie unbedingt die Bedienungsanlei-
tungen der Zangenstromsensoren und die darin be-
schriebenen Sicherheitshinweise besonders in bezug auf
die zugelassene Messkategorie.
Messfunktion wählen
SENSOR
Messbereich am Zangenstromsensor wählen
Prüfgerät
Parameter
Schalter
Schalter
Wandlerü-
WZ12C
Z3512A
bersetzung
1:1
x 1000 [mV/
1 mV / mA
1 V / A
A]
1:10
x 100 [mV/A]
100 mV / A
1:100
x 10 [mV/A]
10 mV / A
1:1000
1 mV / A
x 1 [mV/A]
1 mV / A
Prüfgerät
Zange
Parameter
Schalter
Wandlerü-
METRAFLEX P300
bersetzung
1:1
3 A (1 V/A)
1 V / A
1:10
30 A (100 mV/A)
100 mV / A
1:100
300 A (10 mV/A)
10 mV / A
GMC-I Messtechnik GmbH
Zangen
Messbe-
Messbe-
reich
reich
WZ12C
Z3512A
1 mA... 15 A
0 ... 1 A
0 ... 10 A
0 ... 100 A 0,5 ... 100 A
1 A ... 150 A 0 ... 1000 A
Prüfgerät
Messbereich
Messbe-
METRAFLEX P300
reich
3 A
5 ... 999 mA
30 A
0,05 ... 10 A
300 A
0,5 ... 100 A
Parameter einstellen
In Abhängigkeit von dem jeweils eingestellten Messbereich am
Zangenstromsensor muss der Parameter Wandlerübersetzung
entsprechend am Prüfgerät eingestellt werden.
I < und I > Limit / Grenzwert
⏐ R
U
L
Die Vorgabe von Grenzwerten führt zu einer automatischen
Bewertung am Ende der Messung.
Anschluss
Prüfgerät
Messbe-
reich
5 ... 999 mA
0,05 ... 10 A
5 ... 150 A/
999 A
Messung starten
Ausgabebereich
Zange
Limit / Grenzwert:
L
51
