Legende
Prüfgerät und Adpater
1 Bedienterminal mit Tasten
und Anzeigefeld
mit Rasterung
für optimalen Blickwinkel
2 Befestigungsöse zur Aufnahme
des Tragegurts
3 Funktionsdrehschalter
4 Messadapter (2-polig)
5 Steckereinsatz
(länderspezifisch)
6 Prüfstecker
(mit Befestigungsring)
7 Krokodilklemme (aufsteckbar)
8 Prüfspitzen
▼
9 Taste
ON/START
*
10 Taste I
IΔ
/Kompens./Z
N
OFFSET
11 Kontaktflächen für Fingerkontakt
12 Halterung für Prüfstecker
13 Sicherungen
14 Klemme für Prüfspitzen (8)
* Einschalten nur über Taste am Gerät
Anschlusstest → Kap. 18
Anzeigefeld
Messfunktion
Messung läuft/stoppt
RUN READY
Messgrößen
®
Bluetooth
-aktiv-Anzeige:
Akkukontrollanzeige
Akku voll
BAT
BAT
Akku OK
Speicherbelegungsanzeige
Speicher voll > Daten zum PC übertragen
MEM
MEM
Speicher halbvoll
Anschlusstest – Netzanschlusskontrolle (→ Kap. 18)
PE
Anschluss OK
L
N
PE
PE
PE
x
L
N
L
N
L
Diese Bedienungsanleitung beschreibt ein Prüfgerät
der Softwareversion SW-VERSION (SW1) 3.1.2.
GMC-I Messtechnik GmbH
Anschlüsse Stromzange, Sonde,
Ableitstrommessadapter PRO-AB
15 Stromzange Anschluss 1
16 Stromzange Anschluss 2
17 Sondenanschluss
Schnittstellen,
Ladegerätanschluss
®
18 Bluetooth
19 USB-Slave für PC-Anschluss
20 RS232 für Anschluss von
Barcode- oder RFID-Lesegerät
21 Anschluss für Ladegerät Z502P
Achtung!
Bei Anschluss des Ladegerä-
tes dürfen keine Batterien
eingesetzt sein.
22 Akkufachdeckel
(Fach für Akkus
sowie Ersatzsicherungen)
Erklärungen zu den Bedien- und
Anzeigeelementen siehe Kap. 17
Akkukontrollanzeige
Speicherbelegung
PE
Wert speichern
BAT
Akku schwach
BAT
Akku (fast) leer
U < 8 V
PE
(
)
L und N vertauscht
L
N
PE
PE
x
x
N
L
N
L
N

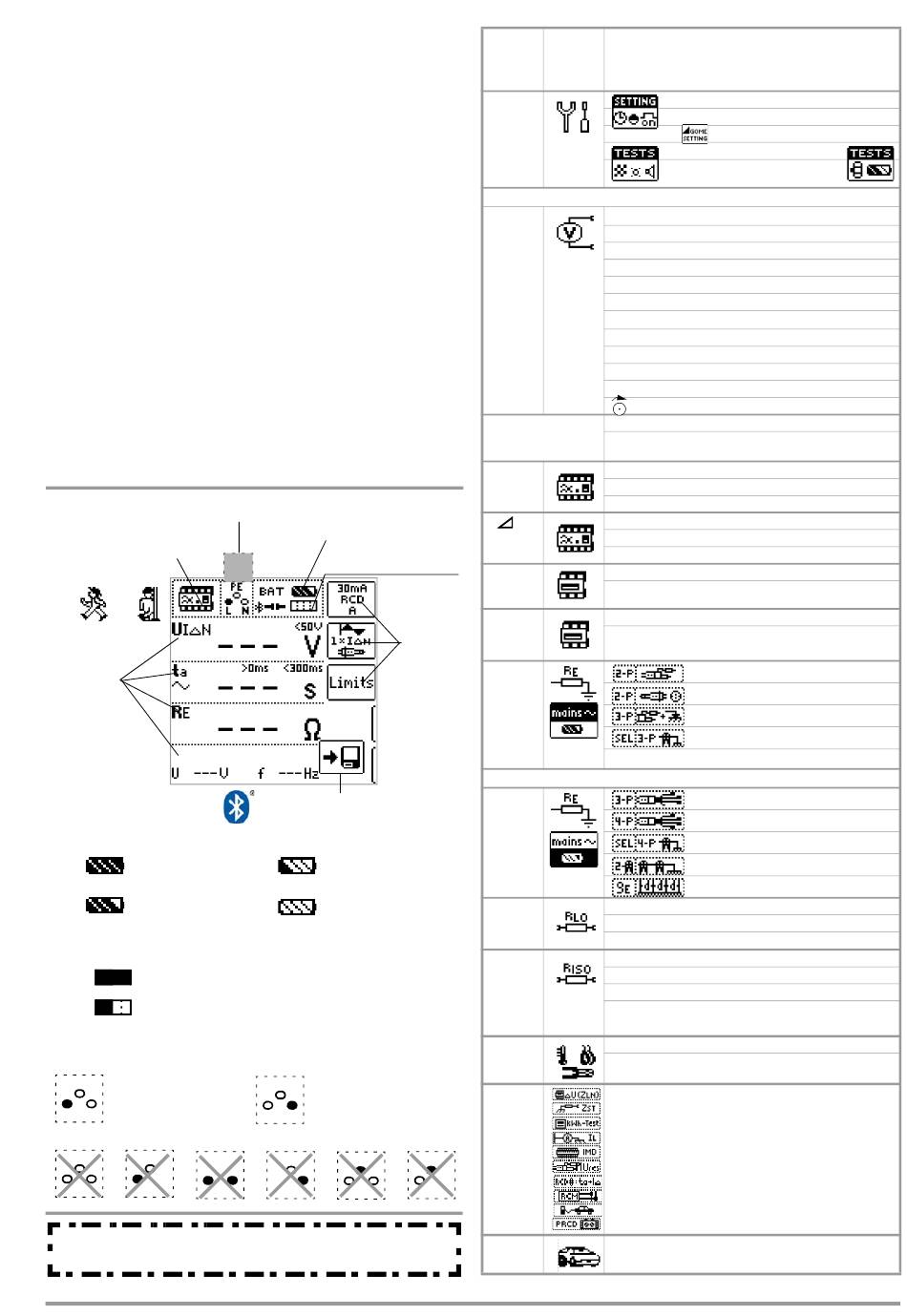

Übersicht über Geräteeinstellungen und Messfunktionen
Schalter-
Pikto-
stellung
gramm
Beschrei-
bung ab
SETUP
Seite 8
Messungen bei Netzspannung
U
Seite 16
wird bei allen unten
stehenden Messungen
eingeblendet:
IΔN
Seite 19
IF
Seite 21
ZL-PE
Seite 27
ZL-N
Parameter
Seite 29
RE
Seite 31
Messungen an spannungsfreien Objekten
RE
(MPRO)
(MXTRA)
Seite 38
RLO
Seite 48
RISO
Seite 45
SENSOR
Seite 51
EXTRA
PE
x
L
N
Seite 52
AUTO
Seite 66
1)
nur MXTRA & SECULIFE IP
Geräteeinstellungen
Messfunktionen
Helligkeit, Kontrast, Uhrzeit/Datum, Bluetooth
Sprache (D, GB, I, F, E, P, NL, S, N, FIN, CZ, PL)
Werkseinstellungen
< Test: LED, LCD, Signalton
Drehschalterabgleich, Akkutest >
Einphasenmessung U
L-N-PE
UL-N
Spannung zwischen L und N
UL-PE
Spannung zwischen L und PE
UN-PE
Spannung zwischen N und PE
US-PE
Spannung zwischen Sonde und PE
f
Frequenz
Dreiphasenmessung U
3~
UL3-L1
Spannung zwischen L3 und L1
UL1-L2
Spannung zwischen L1 und L2
UL2-L3
Spannung zwischen L2 und L3
f
Frequenz
Drehfeldrichtung
U / U
Netzspannung / Netznennspannung
N
f / f
Netzfrequenz / Netznennfrequenz
N
UIΔN
Berührungsspannung
ta
Auslösezeit
RE
Erdungswiderstand
UIΔN
Berührungsspannung
IΔ
Fehlerstrom
RE
Erdungswiderstand
ZL-PE
Schleifenimpedanz
IK
Kurzschlussstrom
ZL-N
Netzimpedanz
IK
Kurzschlussstrom
2-polige Messung (Erdschleife) RE(L-PE)
2-polige Messung mit länderspez. Stecker
3-polige Messung (2-Pol mit Sonde)
selektive Messung mit Zangenstromsensor
UE
Erderspannung (nur mit Sonde/Zange)
3-polige Messung
4-polige Messung
selektive Messung mit Zangenstromsensor
2-Zangen-Messung (Erdschleifenwiderstand)
ρ
E spezifischer Erdwiderstand
RLO
Niederohmwiderstand mit Umpolung
RLO+, RLO–
Niederohmwiderstand einpolig
R
Offsetwiderstand
OFFSET
RISO
Isolationswiderstand
RE(ISO)
Erdableitwiderstand
U
Spannung an den Prüfspitzen
UISO
Prüfspannung
Rampe: Ansprech-/Durchbruchspannung
I
Fehler-, Ableit- bzw. Leckströme
L/AMP
T/RF
Temperatur/Feuchte (in Vorbereitung)
ΔU
Spannungsfall-Messung
ZST
Standortisolationsimpedanz
kWh-Test
Zähleranlaufprüfung mit Schutzkontaktstecker
1)
IL
Ableitstrommessung mit Adapter Z502S
2)
IMD
Isolationswächter prüfen (Insulation Monitoring Device)
2)
Ures
Restspannungsprüfung
2)
ta + IΔ
intelligente Rampe
2)
RCM
RCM (Residual Current Monitoring)
3)
e-mobility
Elektrofahrzeuge an E-Ladesäulen (IEC 61851)
2)
PRCD
Prüfung von PRCDs Typ S und K
Automatische Prüfabläufe
2)
3)
nur MXTRA
nur MTECH+ & MXTRA
®
3
