10.4

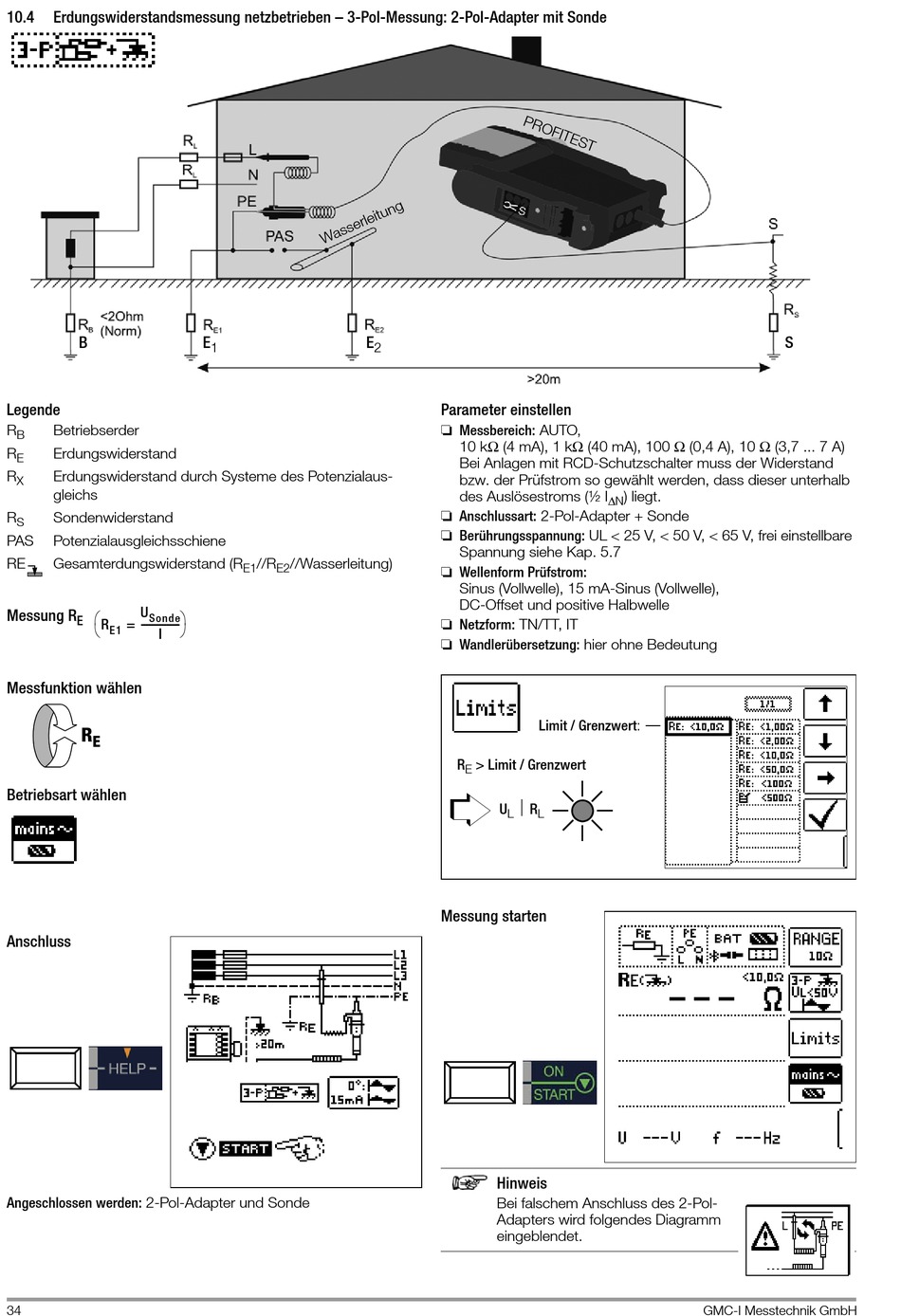

Erdungswiderstandsmessung netzbetrieben – 3-Pol-Messung: 2-Pol-Adapter mit Sonde
B
Legende
R
Betriebserder
B
R
Erdungswiderstand
E
R
Erdungswiderstand durch Systeme des Potenzialaus-
X
gleichs
R
Sondenwiderstand
S
PAS
Potenzialausgleichsschiene
RE
Gesamterdungswiderstand (R
U
Messung R
Sonde
E
R
=
-------------- -
E1
I
Messfunktion wählen
R
E
Betriebsart wählen
Anschluss
Angeschlossen werden: 2-Pol-Adapter und Sonde
34
E
1
//R
//Wasserleitung)
E1
E2
E
2
Parameter einstellen
❏ Messbereich: AUTO,
10 kΩ (4 mA), 1 kΩ (40 mA), 100 Ω (0,4 A), 10 Ω (3,7 ... 7 A)
Bei Anlagen mit RCD-Schutzschalter muss der Widerstand
bzw. der Prüfstrom so gewählt werden, dass dieser unterhalb
des Auslösestroms (½ I
❏ Anschlussart: 2-Pol-Adapter + Sonde
❏ Berührungsspannung: UL < 25 V, < 50 V, < 65 V, frei einstellbare
Spannung siehe Kap. 5.7
❏ Wellenform Prüfstrom:
Sinus (Vollwelle), 15 mA-Sinus (Vollwelle),
DC-Offset und positive Halbwelle
❏ Netzform: TN/TT, IT
❏ Wandlerübersetzung: hier ohne Bedeutung
R
> Limit / Grenzwert
E
⏐ R
U
L
Messung starten
Hinweis
Bei falschem Anschluss des 2-Pol-
Adapters wird folgendes Diagramm
eingeblendet.
) liegt.
ΔN
Limit / Grenzwert:
L
GMC-I Messtechnik GmbH
