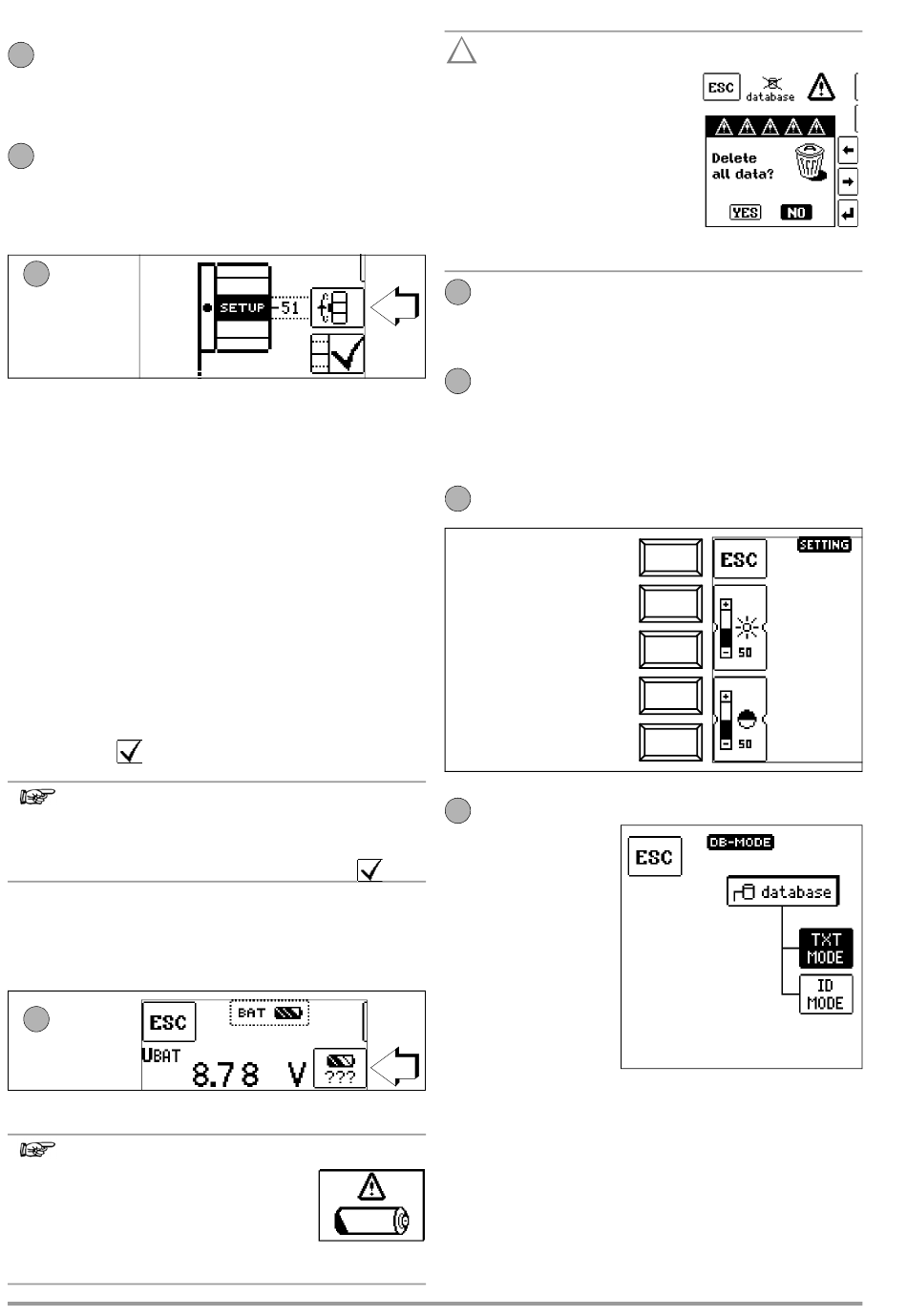

Bedeutung einzelner Parameter
0a
Einschaltdauer Prüfgerät
Hier können Sie die Zeit auswählen, nach der sich das Prüfgerät
automatisch abschaltet. Diese Auswahl wirkt sich stark auf die
Lebensdauer/den Ladezustand der Akkus aus.
0b
Einschaltdauer LCD-Beleuchtung
Hier können Sie die Zeit auswählen, nach der sich die LCD-
Beleuchtung automatisch abschaltet. Diese Auswahl wirkt sich
stark auf die Lebensdauer/den Ladezustand der Akkus aus.
Untermenü: Drehschalterabgleich
2
Zur exakten Justierung des Drehschalters können Sie wie folgt
vorgehen:
1 Um ins Untermenü Drehschalterabgleich zu gelangen,
drücken Sie die Softkey-Taste TESTS Drehschalter/Akkutest.
2 Drücken Sie jetzt die Softkey-Taste mit dem Drehschaltersymbol.
3 Drehen Sie anschließend den Drehschalter im Uhrzeigersinn
auf die jeweils nächste Messfunktion (nach SETUP zuerst I
4 Drücken Sie die dem Drehschalter auf der LCD zugeordnete
Softkey-Taste. Nach Drücken dieser Softkey-Taste schaltet die
Anzeige auf die jeweils nächste Messfunktion um. Die
Beschriftung der LCD-Darstellung des Drehschalters muss mit
der tatsächlichen Position des Drehschalters übereinstimmen.
Der Pegelstrich in der LCD-Darstellung des Drehschalters sollte
mittig zum schwarzen Funktionsfeld stehen, wobei dieser durch
eine Ziffer in einem Bereich von –1 bis 101 rechts stehend ergänzt
wird. Dieser Wert sollte zwischen 45 und 55 liegen. Im Falle von
–1 oder 101 stimmt die Drehradposition nicht mit der in der LCD-
Darstellung angewählten Messfunktion überein.
5 Liegt der angezeigte Wert außerhalb dieses Bereichs, justieren
Sie diese Position nach durch Drücken der Softkey-Taste
Nachjustierung
. Ein kurzer Signalton bestätigt die Nachjus-
tierung.
Hinweis
Falls die Beschriftung der LCD-Darstellung des Dreh-
schalters mit der tatsächlichen Position des Drehschal-
ters nicht übereinstimmt, warnt ein Dauerton während
des Drückens der Softkey-Taste Nachjustierung
6 Fahren Sie mit Punkt 2 fort. Wiederholen Sie diesen Ablauf
sooft, bis Sie alle Drehschalterfunktionen kontrolliert bzw.
nachjustiert haben.
➭ Mit ESC gelangen Sie zurück zum Hauptmenü.
Untermenü: Akkuspannungsabfrage
2
Ist die Akkuspannung kleiner oder gleich 8,0 V leuchtet die LED
UL/RL rot, zusätzlich ertönt ein Signal.
Hinweis
Messablauf
Sinkt die Akkuspannung unter 8,0 V
während eines Messablaufs, wird dies
allein durch ein Pop-up-Fenster signali-
siert. Die gemessenen Werte sind
ungültig. Die Messergebnisse können nicht abgespei-
chert werden.
10
➭ Mit ESC gelangen Sie zurück zum Hauptmenü.
!
Achtung!
Datenverlust inklusive der
Sequenzen bei Änderung der
Sprache, des Profils, des DB-
MODEs oder bei Rücksetzen auf
Werkseinstellung!
Sichern Sie vor Drücken der
jeweiligen Taste Ihre Struktu-
ren, Messdaten und Sequen-
zen auf einem PC.
Das nebenstehende Abfrage-
fenster fordert Sie zur noch-
maligen Bestätigung der Löschung auf.
3c
Sprache der Bedienerführung (CULTURE)
➭ Wählen Sie das gewünschte Landes-Setup über das zugehö-
rige Länderkennzeichen aus.
3e
Werkseinstellungen (GOME SETTING)
Durch Betätigen dieser Taste wird das Prüfgerät in den Zustand
nach Werksauslieferung zurückgesetzt.
Achtung: sämtliche Strukturen, Daten und Sequenzen werden gelöscht,
siehe Hinweis oben!
3f
Helligkeit und Kontrast einstellen
).
ΔN
Rücksprung zum
vorherigenMenü
Helligkeit erhöhen
Helligkeit verringern
Kontrast erhöhen
Kontrast verringern
3g
DB-MODE – Darstellung der Datenbank im Text- oder ID-Mode
.
Erstellen von Strukturen
im TXT MODE
Die Datenbank im Prüfgerät ist standardmäßig auf Text-Mode ein-
gestellt, „TXT" wird in der Kopfzeile eingeblendet. Strukturele-
mente können von Ihnen im Prüfgerät angelegt und im „Klartext"
beschriftet werden, z. B. Kunde XY, Verteiler XY und Stromkreis
XY.
Erstellen von Strukturen im ID MODE
Alternativ können Sie im ID MODE arbeiten, „ID" wird in der Kopf-
zeile eingeblendet. Die Strukturelemente können von Ihnen im
Prüfgerät angelegt und mit beliebigen Identnummern beschriftet
werden.
