10.8
Erdungswiderstandsmessung batteriebetrieben „Akkubetrieb" – 4-polig (nur MPRO & MXTRA)
Vierleiterverfahren
PROFITEST MPRO, PROFITEST MXTRA
Das Vierleiterverfahren wird eingesetzt bei einem hohen Zulei-
tungswiderstand vom Erder zum Geräteanschluss.
Bei dieser Schaltung wird der Widerstand der Zuleitung vom
Erder zur Klemme „E" des Gerätes nicht mitgemessen.
H

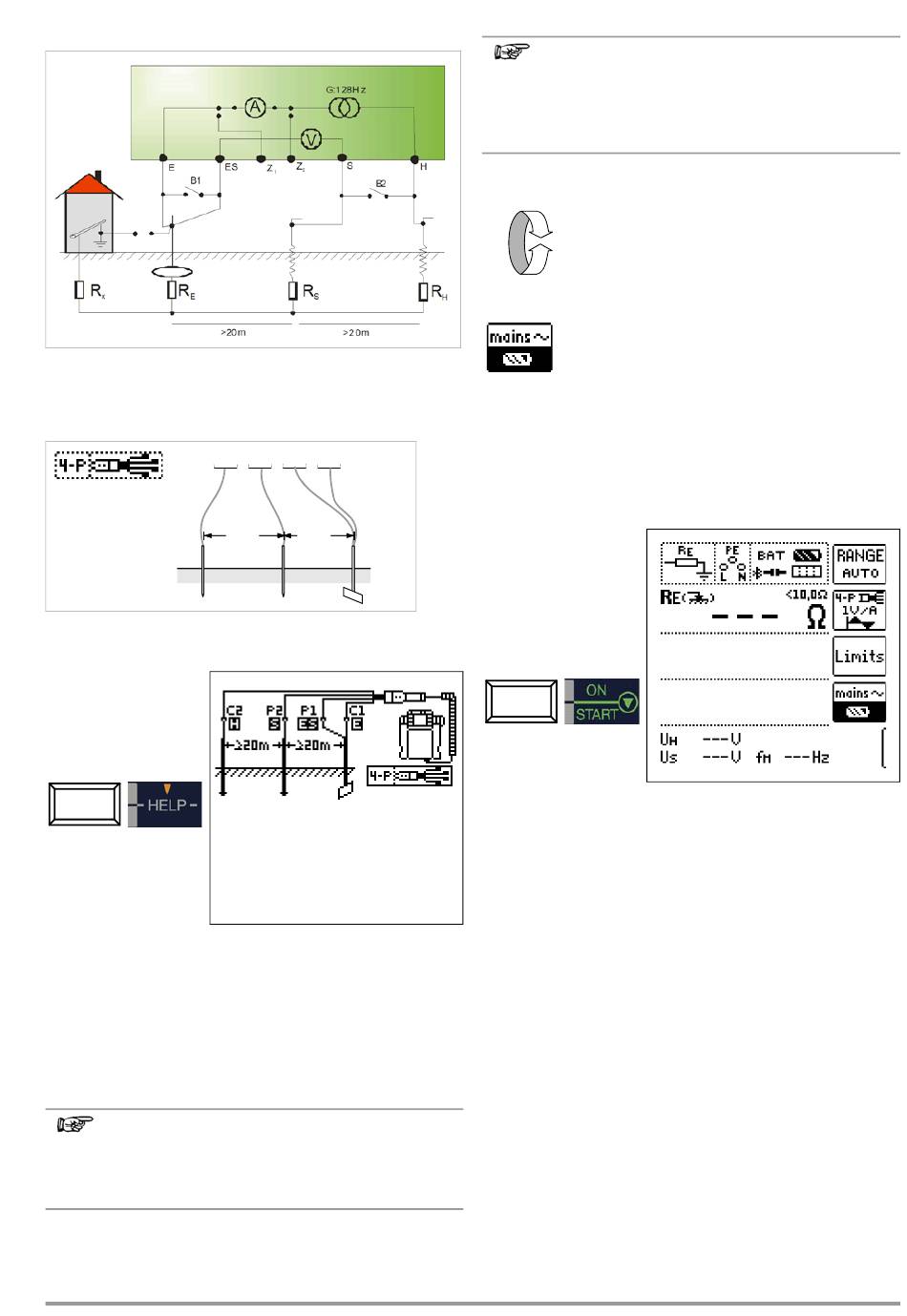

Bild 10.8.1 Messung des Erdungswiderstandes nach dem
Vierleiterverfahren
Anschluss
➭ Setzen Sie die Spieße für Sonde und Hilfserder in mindestens
20 m bzw. 40 m Entfernung vom Erder, siehe Bild oben.
➭ Stellen Sie sicher, dass nicht zu hohe Übergangswiderstände
zwischen Sonde und Erdreich vorliegen.
➭ Montieren Sie den Adapter PRO-RE (Z501S) auf den Prüfstecker.
➭ Schließen Sie die Sonden, Hilfserder und Erder über die 4-
mm-Bananenbuchsen des Adapters PRO-RE an.
Achten Sie hierbei auf die Beschriftung der Bananenbuchsen!
Hinweis
Der Erder wird beim Vierleiterverfahren mit zwei getrenn-
ten Messleitungen mit den Klemmen „E" bzw. „ES" ver-
bunden, die Sonde an die Klemme „S" und der Hilfserder
an die Klemme „H" angeschlossen.
GMC-I Messtechnik GmbH
H
S
ES
E
≥ 20 m
≥ 20 m
S
E
Hinweis
Um Nebenschlüsse zu vermeiden müssen die Messlei-
tungen gut isoliert sein. Die Messleitungen sollten sich
nicht kreuzen oder über lange Strecken parallel laufen,
um den Einfluss von Verkopplungen auf ein Mindestmaß
zu begrenzen.
Messfunktion wählen
R
E
Betriebsart wählen
Die gewählte Betriebsart erscheint invers dargestellt:
weißes Akkusymbol auf schwarzem Hintergrund.
Parameter einstellen
❏ Messbereich: AUTO, 50 kΩ, 20 kΩ, 2 kΩ, 200 Ω, 20 Ω
❏ Anschlussart: 4-polig
❏ Wandlerübersetzung: hier ohne Bedeutung
ρ
❏ Abstand d (für Messung
E
Messung starten
Spannungstrichter
Über die geeigneten Standorte von Sonde und Hilfserder erhalten
Sie Aufschluss, wenn Sie den Verlauf von Spannung bzw. Aus-
breitungswiderstand im Erdreich beachten.
Der vom Erdungsmessgerät über Erder und Hilfserder geschickte
Messstrom erzeugt um den Erder und den Hilfserder eine Potenti-
alverteilung in Form eines Spannungstrichters (vgl. Bild 10.8.3
Seite 40). Analog zur Spannungsverteilung verläuft die Wider-
standsverteilung.
Die Ausbreitungswiderstände von Erder und Hilfserder sind in der
Regel unterschiedlich. Die beiden Spannungs- bzw. Widerstand-
strichter sind deshalb nicht symmetrisch.
Ausbreitungswiderstand von Erdern kleiner Ausdehnung
Für das richtige Erfassen des Ausbreitungswiderstandes von
Erdern ist die Anordnung der Sonde und Hilfserder sehr wesent-
lich.
Die Sonde muss zwischen Erder und Hilfserder in der sogenann-
ten neutralen Zone (Bezugserde) eingesetzt werden (vgl. Bild
10.8.2 Seite 40).
Die Spannungs- bzw. Widerstandskurve verläuft deshalb inner-
halb der neutralen Zone nahezu horizontal.
Für die Wahl der geeigneten Sonden- und Hilfserderwiderstände
verfahren Sie wie folgt:
➭ Hilfserder in einem Abstand von ca. 40 m vom Erder einschla-
gen.
): hier ohne Bedeutung
39
