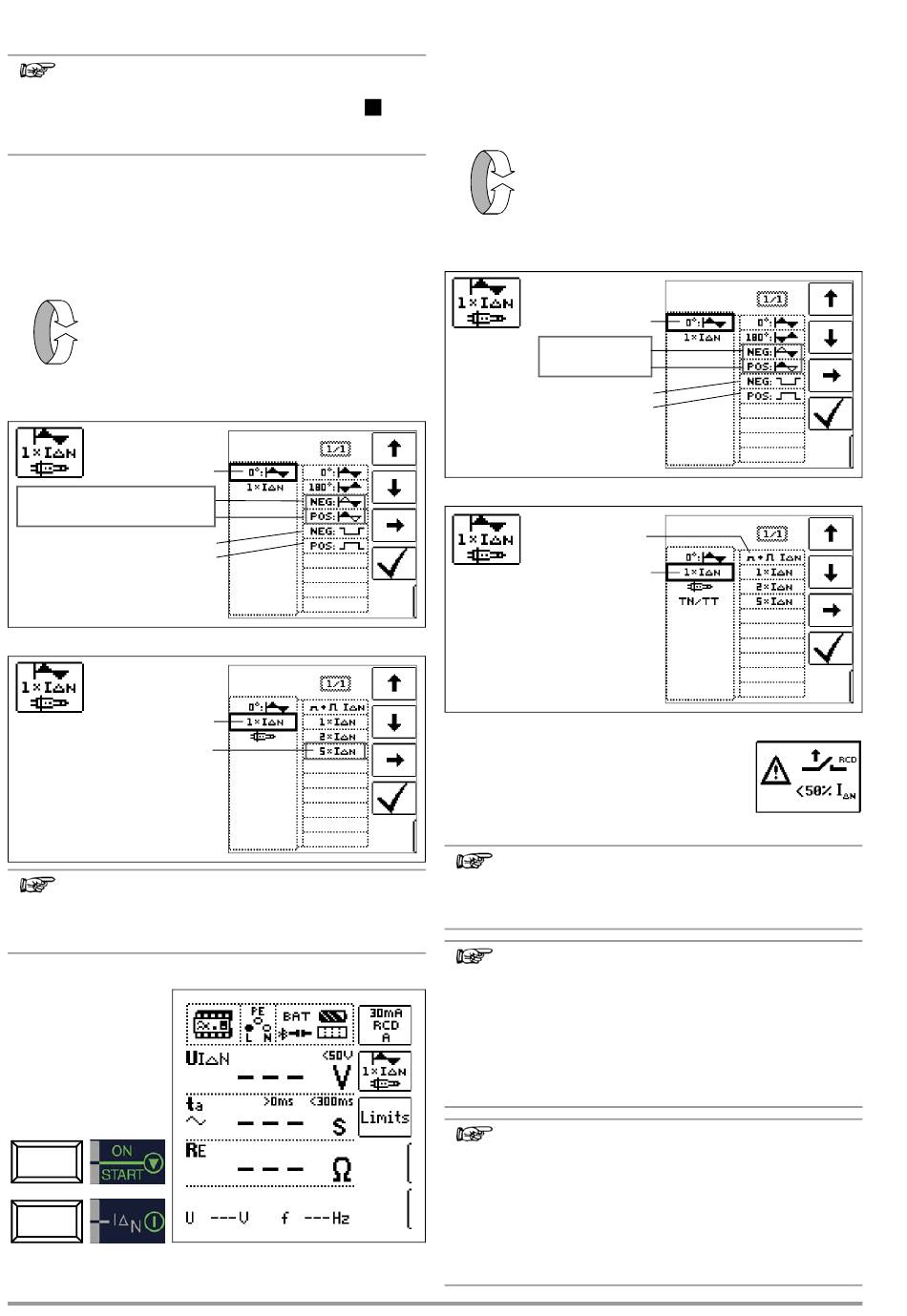

7.2.3
Prüfen von RCD-Schutzschaltern mit 5
Die Messung der Auslösezeit erfolgt hier mit 5-fachem Nennfehlerstrom.
Hinweis
Messungen mit 5-fachem Nennfehlerstrom werden für
die Fertigungsprüfung von RCD-Schutzschalter
gefordert. Darüber hinaus werden diese beim Personen-
schutz angewandt.
Sie haben die Möglichkeit die Messung bei der positiven Halb-
welle „0° " oder bei der negativen Halbwelle „180° " zu starten.
Nehmen Sie beide Messungen vor. Die längere Abschaltzeit ist
das Maß für den Zustand des geprüften RCD-Schutzschalters.
Beide Werte müssen < 40 ms sein.
Messfunktion wählen
I
ΔN
Parameter einstellen – Start mit positiver oder negativer Halbwelle
Wellenform:
180°: Start mit negativer Halbwelle
0°: Start mit positiver Halbwelle
negativer Gleichstrom
positiver Gleichstrom
Parameter einstellen – 5-facher Nennstrom
x-facher Auslösestrom:
5-facher Auslösestrom
Hinweis
Es gelten folgende Einschränkungen bei der Auswahl der
x-fachen Auslöseströme in Abhängigkeit vom Nennstrom:
500 mA: 1 x, 2 x I
ΔN
Messung starten
22
•
I
7.2.4
ΔN
Hierzu können die RCD-Schutzschalter mit positiven oder negati-
ven Halbwellen geprüft werden. Die Auslösung erfolgt normge-
recht mit 1,4-fachem Nennstrom.
S
und G
Messfunktion wählen
Parameter einstellen – positive oder negative Halbwelle
Parameter einstellen – Prüfung mit und ohne „Nichtauslöseprüfung"
* Nicht-Auslöseprüfung
Nicht-Auslöseprüfung
Falls der RCD beim 1 s dauernden Nichtauslö-
setest mit 50% I
chen Auslöseprüfung auslöst, erscheint das
nebenstehende Pop-Up:
Prüfen von RCD-Schutzschaltern,
die für pulsierende Gleichfehlerströme geeignet sind
I
ΔN
Wellenform:
negative Halbwelle
positive Halbwelle
negativer Gleichstrom
positiver Gleichstrom
50% I
*
ΔN
x-facher Auslösestrom:
mit 50% I
ΔN
zu früh, d. h. vor der eigentli-
ΔN
Hinweis
Es gilt folgende Einschränkung bei der Auswahl der
x-fachen Auslöseströme in Abhängigkeit vom Nennstrom:
doppelter und fünffacher Nenntrom ist hier nicht möglich.
Hinweis
Nach DIN EN 50178 (VDE 160) müssen bei Betriebsmit-
teln > 4 kVA, die glatte Gleichfehlerströme erzeugen kön-
nen (z. B. Frequenzumrichter) RCD-Schutzschalter Typ B
(allstromsensitive) verwendet werden.
Für die Prüfungen von diesen Schutzschaltern ist eine
Prüfung nur mit pulsierenden Gleichfehlerströmen unge-
eignet. Hier muss auch mit glattem Gleichfehlerstrom
geprüft werden.
Hinweis
Bei der Fertigungsprüfung von RCD-Schaltern wird mit
positiven und negativen Halbwellen gemessen. Wird ein
Stromkreis mit pulsierendem Gleichstrom belastet, so
kann die Funktion des RCD-Schutzschalters mit dieser
Prüfung durchgeführt werden, um sicherzustellen, dass
der RCD-Schalter durch den pulsierenden Gleichstrom
nicht in die Sättigung gefahren wird und somit nicht mehr
auslöst.
GMC-I Messtechnik GmbH
