14.10 Prüfabläufe zur Protokollierung von Fehlersimulationen an PRCDs
mit dem Adapter PROFITEST PRCD (nur MXTRA)
Folgende Funktionen sind bei Anschluss des Prüfgeräts
PROFITEST MXTRA an den Prüfadapter PROFITEST PRCD möglich:
•
Drei Prüfabläufe sind voreingestellt:
– PRCD-S (1-phasig/3-polig)
– PRCD-K (1-phasig/3-polig)
– PRCD-S (3-phasig/5-polig)
•
Das Prüfgerät führt halbautomatisch durch sämtliche Prüf-
schritte:
1-phasige PRCDs:
– PRCD-S: 11 Prüfschritte
– PRCD-K: 4 Prüfschritte
3-phasige PRCDs:
– PRCD-S: 18 Prüfschritte
•
Jeder Prüfschritt wird durch den Anwender beurteilt und
bewertet (OK/nicht OK) für eine spätere Protokollierung.
•
Messen des Schutzleiterwiderstands des PRCDs durch die
Funktion R
am Prüfgerät. Beachten Sie, dass es sich bei
LO
der Schutzleitermessung um eine modifizierte RLO-Messung
mit Rampenverlauf für PRCDs handelt, siehe Kapitel 12.
•
Messen des Isolationswiderstands des PRCDs durch die
Funktion R
am Prüfgerät, siehe Kapitel 11.
ISO
•
Auslöseprüfung mit Nennfehlerstrom durch die Funktion I
am Prüfgerät, siehe Kapitel 7.3.
•
Messung der Auslösezeit durch die Funktion I
siehe Kapitel 7.3.
•
Varistorprüfung beim PRCD-K: Messung über ISO-Rampe,
siehe Kapitel 11.
!
Achtung!
Lesen Sie vor dem Anschluss des PROFITEST MXTRA an
den PRCD-Adapter unbedingt die Bedienungsanleitung
zum PROFITEST PRCD.
14.10.1 Auswahl des zu prüfenden PRCDs
GMC-I Messtechnik GmbH
14.10.2 Parametereinstellungen

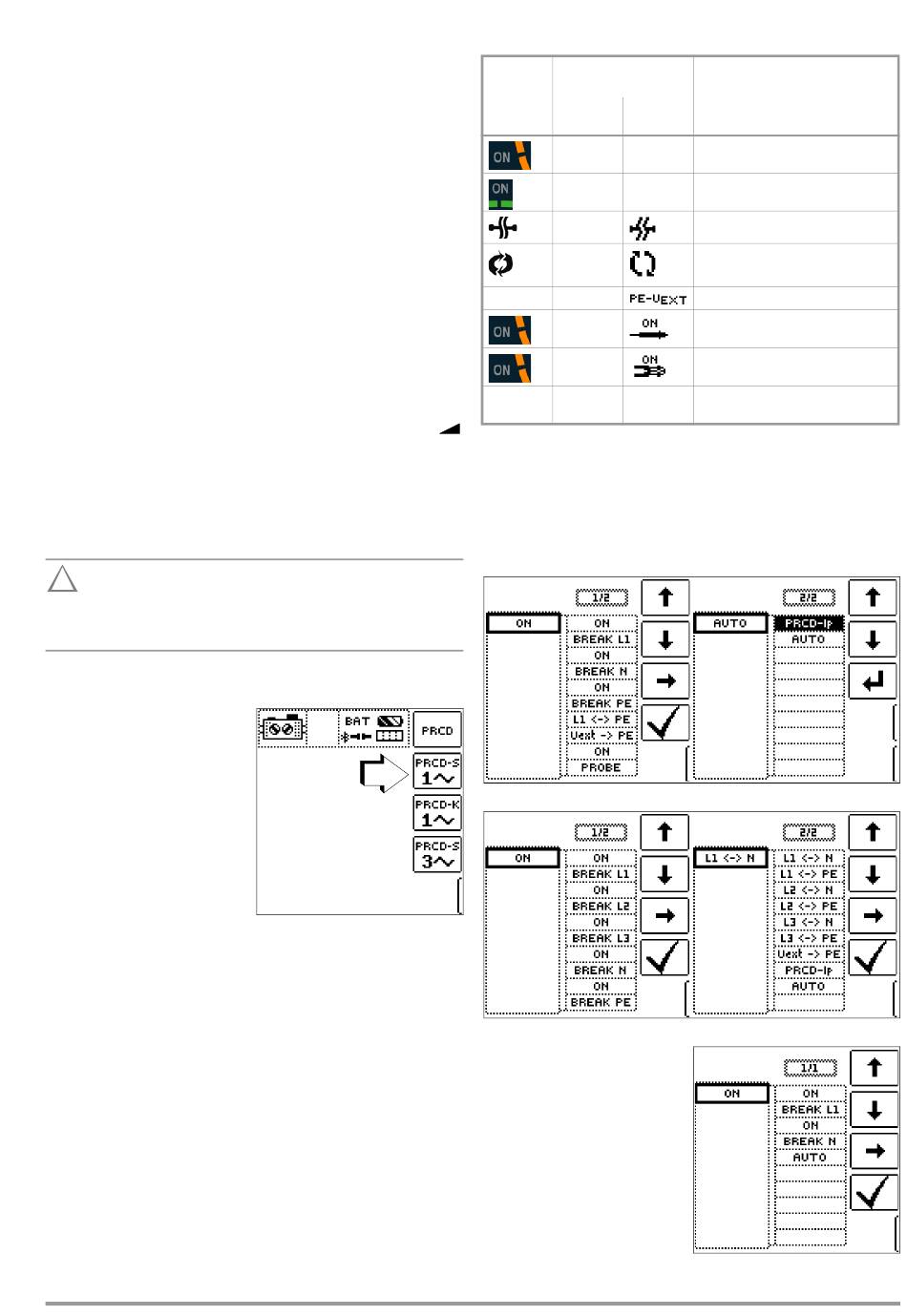

Bedeutung der Symbole für die jeweilige Fehlersimulation
Schalter-
stellung
PROFI-
TEST PRCD
PE-U
EXT
—
F
Parameter PRCD-S 1-phasig – 11 Parameter = 11 Prüfschritte
am Prüfgerät,
ΔN
Die Parameter für die Fehlersimulationen repräsentieren zusam-
men mit den notwendigen Zwischenschritten zur PRCD-Aktivie-
rung (=ON) die 11 möglichen Prüfschritte:
Unterbrechung (BREAK...), Leitertausch (L1 <-> PE),
PE an Phase (Uext -> PE), Kontaktierung der Taste ON,
Schutzleiterstrommessung (Bild rechts: PRCD-Ip) .
Parameter PRCD-S 3-phasig – 18 Parameter = 18 Prüfschritte
Parameter PRCD-K 1-phasig – 5 Parameter = 5 Prüfschritte
Symbole beim
Bedeutung der Symbole
PROFITEST MXTRA
Parameter-
Menü-
einstell.
anzeige
ON
1~ON
1-phasigen PRCD aktivieren
ON
3~ON
3-phasigen PRCD ist aktivieren
BREAK Lx
Leitertrennung
Lx <-> PE
Leitertausch zwischen Außen-
leiter und PE oder Neutralleiter
Lx <-> N
Uext -> PE
PE an Phase
PROBE
Taste ON am PRCD
mit Sonde kontaktieren
PRCD-Ip
Schutzleiterstrommessung
mit Zangenstromwandler
AUTO
AUTO
Halbautomatischer Wechsel
der Fehlersimulationen
