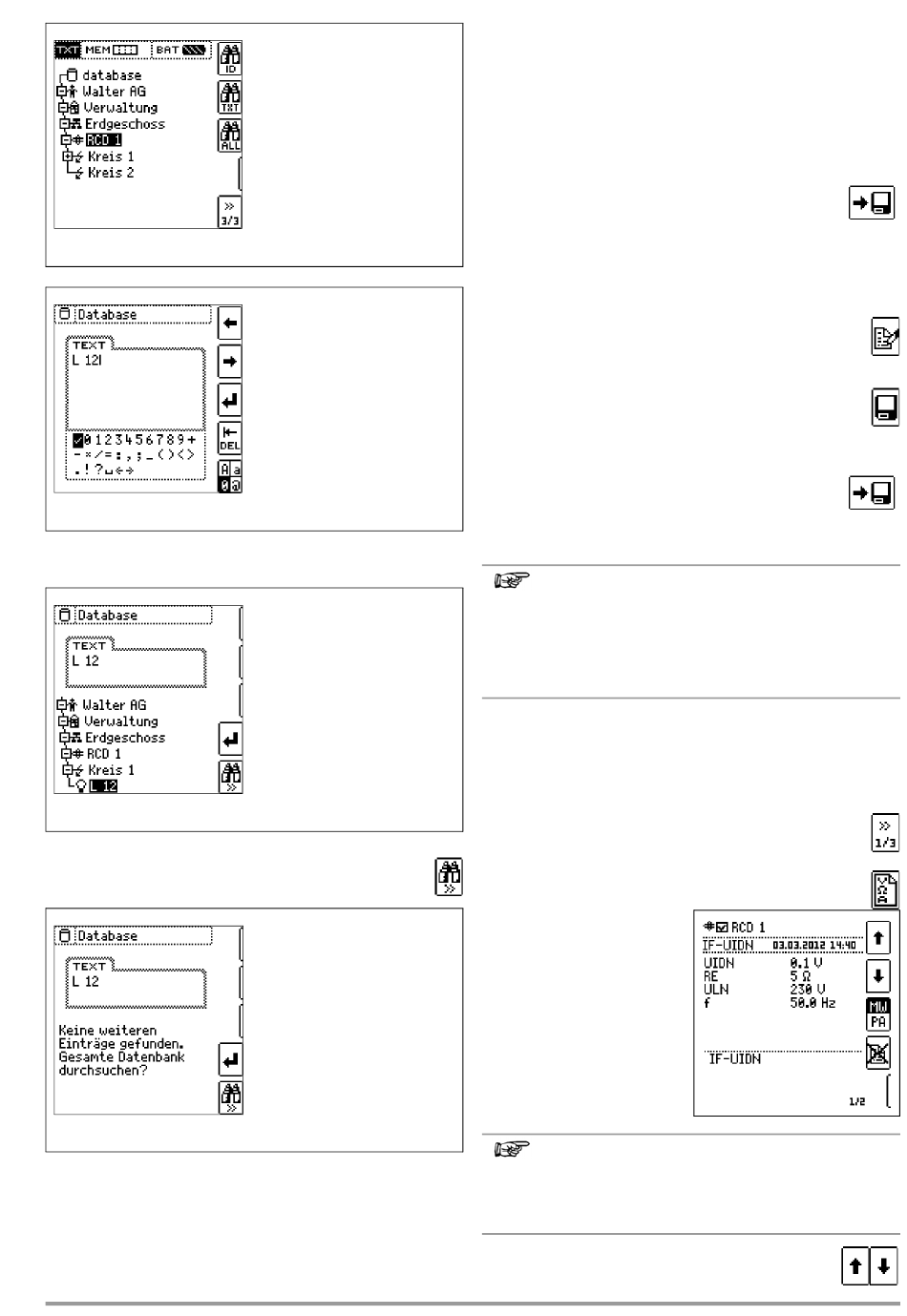

Wechseln Sie zur Seite 3/3 im Datenbankmenü
Nach Auswahl der Textsuche
und Eingabe des gesuchten Textes (nur genaue Übereinstimmung
wird gefunden, keine Wildcards, case sensitive)
wird die gefundene Stelle angezeigt.
Weitere Stellen werden durch Anwahl des
nebenstehenden Icons gefunden.
Werden keine weiteren Einträge gefunden, so wird obige Meldung
eingeblendet.
GMC-I Messtechnik GmbH
Suchen nach Identnummer
Suchen nach Text
Suchen nach Identnummer oder Text
Zeichen auswählen
Zeichen auswählen
↵ Zeichen übernehmen
?
Objektbezeichnung speichern
Zeichen löschen
Zeichenauswahl:
weitersuchen
Suche beenden
16.4
Datenspeicherung und Protokollierung
Messung vorbereiten und durchführen
Zu jedem Strukturelement können Messungen durchgeführt und
gespeichert werden. Dazu gehen Sie in der angegebenen Reihen-
folge vor:
➭ Stellen Sie die gewünschte Messung am Drehrad ein.
➭ Starten Sie mit der Taste ON/START oder IΔ
Am Ende der Messung wird der Softkey „→ Diskette" eingeblen-
det.
➭ Drücken Sie kurz die Taste „Wert Speichern".
Die Anzeige wechselt zum Speichermenü bzw. zur
Strukturdarstellung.
➭ Navigieren Sie zum gewünschten Speicherort, d. h. zum ge-
wünschte Strukturelement/Objekt, an dem die Messdaten ab-
gelegt werden sollen.
➭ Sofern Sie einen Kommentar zur Messung eingeben
wollen, drücken Sie die nebenstehende Taste und
geben Sie eine Bezeichnung über das Menü „EDIT" ein
wie im Kap. 16.3.1 beschrieben.
➭ Schließen Sie die Datenspeicherung mit der Taste
„STORE" ab.
Alternatives Speichern
➭ Durch langes Drücken der Taste „Wert Speichern"
wird der Messwert an der zuletzt eingestellten Stelle
im Strukturdiagramm abgespeichert, ohne dass die
Anzeige zum Speichermenü wechselt.
Hinweis
Sofern Sie die Parameter in der Messansicht ändern,
werden diese nicht für das Strukturelement übernom-
men. Die Messung mit den veränderten Parametern kann
trotzdem unter dem Strukturelement gespeichert wer-
den, wobei die geänderten Parameter zu jeder Messung
mitprotokolliert werden.
Aufruf gespeicherter Messwerte
➭ Wechseln Sie zur Verteilerstruktur durch Drücken der Taste
MEM und zum gewünschten Stromkreis über die Cursortas-
ten.
➭ Wechseln Sie auf die Seite 2
durch Drücken nebenstehender Taste:
➭ Blenden Sie die Messdaten ein
durch Drücken nebenstehender Taste:
Pro LCD-Darstellung wird
jeweils eine Messung mit Datum
und Uhrzeit sowie ggf. Ihrem
Kommentar eingeblendet.
Beispiel:
RCD-Messung.
Hinweis
Ein Haken in der Kopfzeile bedeutet, dass diese Messung
bestanden ist.
Ein Kreuz bedeutet, dass diese Messung nicht bestan-
den wurde.
➭ Blättern zwischen den Messungen
ist über die nebenstehenden Tasten möglich.
die Messung.
N
71
