Prüfnorm
Gemäß DIN VDE 0100-600:2008 ist nachzuweisen, dass
–
die beim Nennfehlerstrom auftretende Berührungsspannung den
für die Anlage maximal zulässigen Wert nicht überschreitet.
–
die Fehlerstrom-Schutzschalter beim Nennfehlerstrom inner-
halb 400 ms (1000 ms bei selektiven RCD-Schutzschaltern)
auslösen.
Wichtige Hinweise
•
Der PROFITEST MASTER erlaubt einfache Messungen an allen
RCD-Typen. Wählen Sie RCD, SRCD, PRCD, o. ä.
•
Die Messung muss pro RCD (FI) nur an einer Stelle in den
angeschlossenen Stromkreisen erfolgen, an allen anderen
Anschlüssen im Stromkreis muss niederohmiger Durchgang
des Schutzleiters nachgewiesen werden (R
•
Im TN-System zeigen die Messgeräte wegen des niedrigen
Schutzleiterwiderstandes oft 0,1 V Berührungsspannung an.
•
Beachten Sie auch evtl. Vorströme in der Anlage. Diese kön-
nen zum Auslösen des RCDs bereits bei Messung der Berüh-
rungsspannung U
führen oder bei Messungen mit steigen-
B
dem Strom zu Fehlanzeigen führen:
Anzeige = I
- I
F
Vorstrom
•
Selektive Fehlerstrom-Schutzeinrichtungen (RCD S) mit Kenn-
S
zeichnung
können als alleiniger Schutz für automatische
Abschaltung eingesetzt werden, wenn sie die Abschaltbedin-
gungen wie nicht selektive Fehlerstrom-Schutzeinrichtungen
einhalten (also t
< 400 ms). Dies kann durch Messung der
a
Abschaltzeit nachgewiesen werden.
•
RCDs Typ B dürfen nicht in Reihe mit RCDs vom Typ A oder F
liegen.
Hinweis
Vormagnetisierung
Über den 2-Pol-Adapter sind nur AC-Messungen vorge-
sehen. Eine Unterdrückung der RCD-Auslösung über
eine Vormagnetisierung durch Gleichstrom ist nur über
den länderspezifischen Steckereinsatz z. B. SCHUKO
oder den 3-Pol-Adapter möglich.
Messung ohne oder mit Sonde
Die Messungen können Sie mit oder ohne Sonde ausführen.
Die Messung mit Sonde setzt voraus, dass die Sonde das Poten-
zial der Bezugserde hat. Das bedeutet, dass sie außerhalb des
Spannungstrichters des Erders (R
gesetzt wird.
Der Abstand Erder zur Sonde soll mindestens 20 m betragen.
Die Sonde wird mit einem berührungsgeschützten Stecker mit
4 mm Durchmesser angeschlossen.
In den meisten Fällen werden Sie diese Messung ohne Sonde
ausführen.
!
Achtung!
Die Sonde ist Teil des Messkreises und kann nach
VDE 0413 einen Strom bis maximal 3,5 mA führen.
Sie können die Spannungsfreiheit einer Sonde mit der Funktion
U
überprüfen, siehe auch Kap. 6.1 auf Seite 16.
SONDE
GMC-I Messtechnik GmbH
oder U
).
LO
B
) der RCD-Schutzschaltung
E
7.1

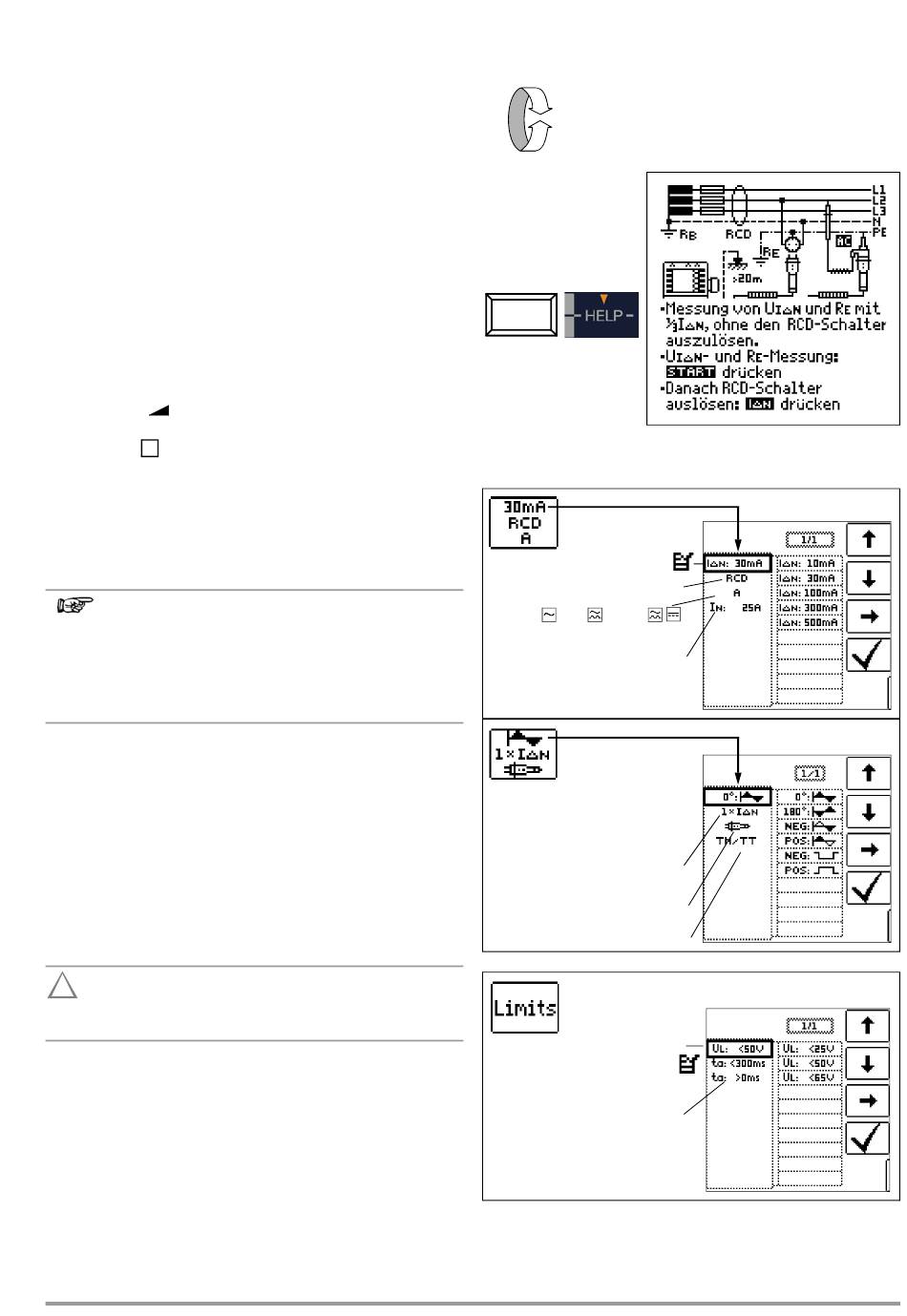

Messen der (auf Nennfehlerstrom bezogenen)
Berührungsspannung mit
Auslöseprüfung mit Nennfehlerstrom
Messfunktion wählen
I
ΔN
Anschluss
Parameter einstellen für I
ΔN
Nennfehlerströme: 10 ... 500 mA
Typ 1: RCD, SRCD, PRCD ...
Typ 2: AC
, A/F
, B/B+
EV/MI
Nennströme: 6 ... 125 A
* Typ B/B+/EV/MI = allstromsensitiv
Wellenform:
Phasenverschiebung 0°/180°
negative/positive Halbwelle
negativer/positiver Gleichstrom
x-facher Auslösestrom:
1, 2, 5 (I
max. 300 mA)
ΔN
Anschluss:
ohne/mit Sonde
Netzform:
TN/TT, IT
Berührungsspannung:
< 25 V, < 50 V, < 65 V
Auslösezeit:
1
/
des Nennfehlerstromes und
3
*,
19
