14.6

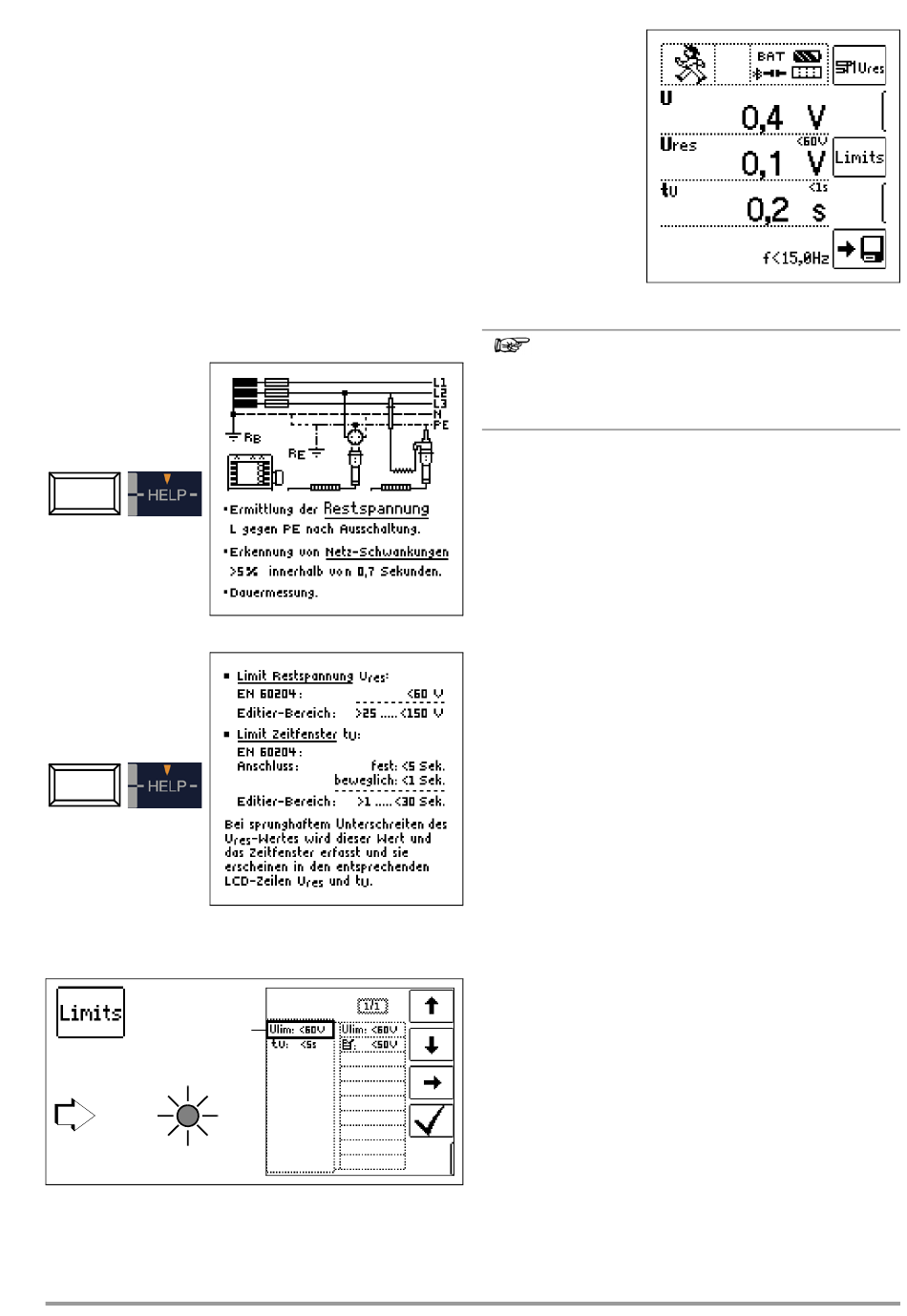

Restspannungsprüfung – Funktion Ures (nur MXTRA)
Anwendung
Die Vorschrift EN 60204 fordert, dass an jedem berührbaren akti-
ven Teil einer Maschine, an welchem während des Betriebs eine
Spannung von mehr als 60 V anliegt, nach dem Abschalten der
Versorgungsspannung die Restspannung innerhalb von 5 s auf
einen Wert von 60 V oder weniger abgesunken sein muss.
Mit dem PROFITEST MXTRA erfolgt die Prüfung auf Spannungsfrei-
heit durch eine Spannungsmessung, bei der die Entladezeit tu
gemessen wird wie folgt:
Bei Spannungseinbrüchen von mehr als 5% (innerhalb von 0,7 s)
der aktuellen Netzspannung wird die Stoppuhr gestartet und
nach 5 s die aktuelle Unterspannung durch Ures angezeigt und
durch die rote Diode UL/RL signalisiert.
Nach 30 s wird die Funktion beendet und mittels der Taste ESC
können die Daten von Ures und tu gelöscht und die Funktion hier-
durch erneut gestartet werden.
Anschluss
Limits
Grenzwerte einstellen
ΔU
Limit / Grenzwert:
ΔU % > Limit / Grenzwert
⏐ R
U
L
L
GMC-I Messtechnik GmbH
Messablauf – Dauermessung
Die Prüfung ist als Dau-
ermessung eingestellt,
da die Restspannungs-
prüfung automatisch
getriggert wird und die
Spannungsmessung
aus Sicherheitsgründen
immer aktiv bleibt.
Hinweis
Werden z. B. beim Abschalten einer Maschine – z. B.
durch das Trennen von Steckverbindungen – Leiter frei-
gelegt, die nicht gegen direktes Berühren geschützt sind,
so beträgt die maximal zulässige Entladezeit 1 s!
59
