Die Messung kann durch Drücken von
brochen werden.

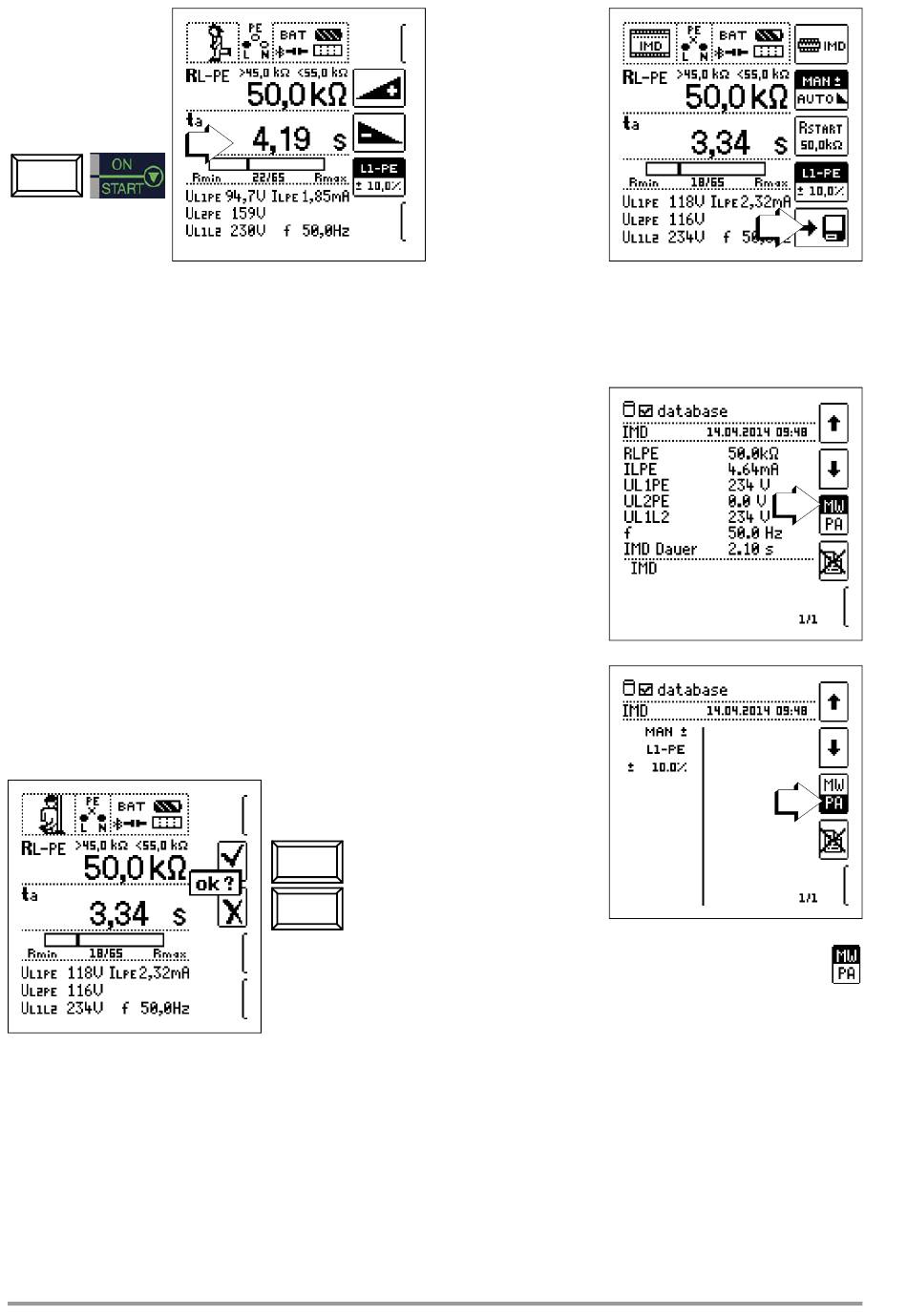

Folgende Messwerte werden angezeigt:
–
R
-
: Aktiver Prüfwiderstand mit oberem und unterem Grenzwert
L
PE
–
ta: Ansprechzeit (= Zeit, in welcher der aktuelle Widerstand bis
zum Anhalten der Messung zugeschaltet ist)
–
Rmin - Rmax: Statusanzeige des aktuellen Widerstands bezo-
gen auf die Anzahl der möglichen Widerstände
–
U
1-
: Aktuelle Spannung an den Messspitzen zwischen
L
PE
Außenleiter L1 und Schutzleiter PE
–
U
2-
: Aktuelle Spannung an den Messspitzen zwischen
L
PE
Außenleiter L2 und Schutzleiter PE
–
U
1-
2: Aktuelle Spannung an den Messspitzen zwischen
L
L
den Außenleitern L1 und L2
–
I
-
: Prüfstrom, der durch den aktiven Widerstand fließt
L
PE
–
f: Frequenz der anliegenden Spannung
Beurteilung
Damit die Messung beurteilt werden kann, muss diese gestoppt
werden. Dies gilt für die manuelle wie für die automatische Mes-
sung. Hierzu drücken Sie die Taste „START" oder „ESC". Die
Stoppuhr wird angehalten und der Beurteilungs-Bildschirm einge-
blendet.
58
ON/START
oder ESC abge-
OK
NOT OK
Aufruf gespeicherter Messwerte
Erst nach Ihrer Bewertung kann der Messwert gespeichert und
damit ins Messprotokoll aufgenommen werden, siehe auch Kapi-
tel 16.4.
Über die nebenstehende Taste
(MW: Messwert/PA: Parameter) können Sie sich die
Einstellparameter zu dieser Messung anzeigen lassen.
GMC-I Messtechnik GmbH
