10.1
Erdungswiderstandsmessung – netzbetrieben
Folgende drei Messarten bzw. Anschlüsse sind möglich:
•
2-Pol-Messung über 2-Pol-Adapter
•
2-Pol-Messung über Schukostecker
(nicht im IT-Netz möglich)
•
3-Pol-Messung über 2-Pol-Adapter und Sonde
•
selektive Messung: 2-Pol-Messung mit Sonde
und Zangenstromsensor

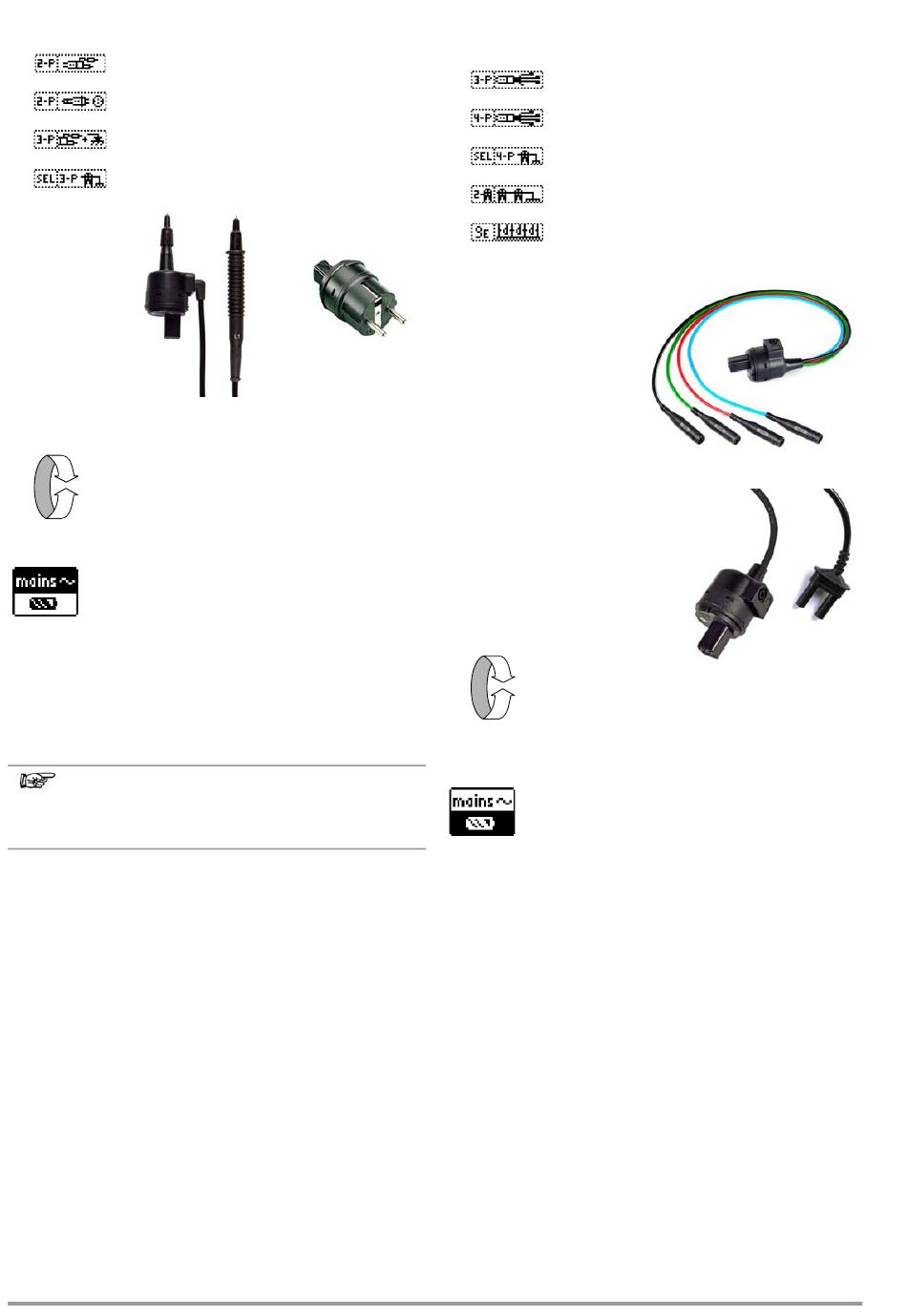

Bild links:
Messadapter 2-
polig zum Abtas-
ten der Messstel-
len PE und L
Bild rechts
alternativ kann der
Messadapter
PRO-Schuko ver-
wendet werden
Messfunktion wählen
R
E
Betriebsart wählen
Die gewählte Betriebsart erscheint invers dargestellt:
weiße Schrift mains~ auf schwarzem Hintergrund.
Sonderfall manuelle Messbereichswahl (Prüfstromauswahl)
(R ≠ AUTO, R = 10 kΩ (4 mA), 1 kΩ (40 mA), 100 Ω (0,4 A),
10 Ω (3,7 ... 7 A), 10 Ω/U
)
E
Hinweis
Bei manueller Bereichswahl ist darauf zu achten, dass die
Genauigkeitsangaben erst ab 5% vom Bereichsendwert gelten
(außer 10 Ω-Bereich; separate Angabe für kleine Werte).
Parameter einstellen
❏ Messbereich: AUTO,
10 kΩ (4 mA), 1 kΩ (40 mA), 100 Ω (0,4 A), 10 Ω (> 3,7 A)
Bei Anlagen mit RCD-Schutzschalter muss der Widerstand
bzw. der Prüfstrom so gewählt werden, dass dieser unterhalb
des Auslösestroms (½ I
ΔN
❏ Berührungsspannung: UL < 25 V, < 50 V, < 65 V, frei einstellbare
Spannung siehe Kap. 5.7
❏ Wandlerübersetzung: in Abhänigkeit vom eingesetzten Zangen-
stromsensor
❏ Anschlussart: 2-Pol-Adapter, 2-Pol-Adapter + Sonde,
2-Pol-Adapter + Zange
❏ Netzform: TN oder TT
❏ Kurvenform Prüfstrom
Sinnvolle Parameter für die jeweilige Messart bzw. Anschlussart
siehe Kapitel 10.4 bis Kapitel 10.6.
Messungen durchführen
Siehe Kapitel 10.4 bis Kapitel 10.6.
32
) liegt.
10.2
Erdungswiderstandsmessung – batteriebetrieben „Akkubetrieb"
(nur MPRO & MXTRA)
Folgende fünf Messarten bzw. Anschlüsse sind möglich:
•
3-Pol-Messung über Adapter PRO-RE
•
4-Pol-Messung über Adapter PRO-RE
•
selektive Messung mit Zange (4-Pol-Messung)
•
2-Zangen-Messung über Adapter PRO-RE/2
•
Bestimmung des spezifischen Widerstandes
Bild rechts:
Adapter PRO-RE zum
Anschluss von Erder, Ersat-
zerder, Sonde und Hilfssonde
an das Prüfgerät für
3-/4-Pol-Messung, selektive
Messung und spezifische
Widerstandsmessung
Bild rechts:
Messadapter PRO-RE/2 als Zube-
hör zum Anschluss der Generator-
zange E-Clip 2 für die 2-Zangen-
bzw. Erdschleifenwiderstandsmes-
sung.
Messfunktion wählen
R
E
Betriebsart wählen
Die gewählte Betriebsart erscheint invers dargestellt:
weißes Akkusymbol auf schwarzem Hintergrund.
Parameter einstellen
❏ Messbereich: AUTO, 50 kΩ, 20 kΩ, 2 kΩ, 200 Ω, 20 Ω
❏ Wandlerübersetzung Zangenstromsensor:
1:1 (1V/A,) 1:10 (100mV/A), 1:100 (10mV/A), 1:1000 (1mV/A)
❏ Anschlussart: 3-polig, 4-polig, selektiv, 2-Zangen,
ρ
❏ Abstand d (für Messung
E
Sinnvolle Parameter für die jeweilige Messart bzw. Anschlussart
siehe Kapitel 10.7 bis Kapitel 10.11.
Messungen durchführen
Siehe Kapitel 10.7 bis Kapitel 10.11.
über Adapter PRO-RE
über Adapter PRO-RE
ρ
E
): xx m
GMC-I Messtechnik GmbH
ρ
E
(Rho)
