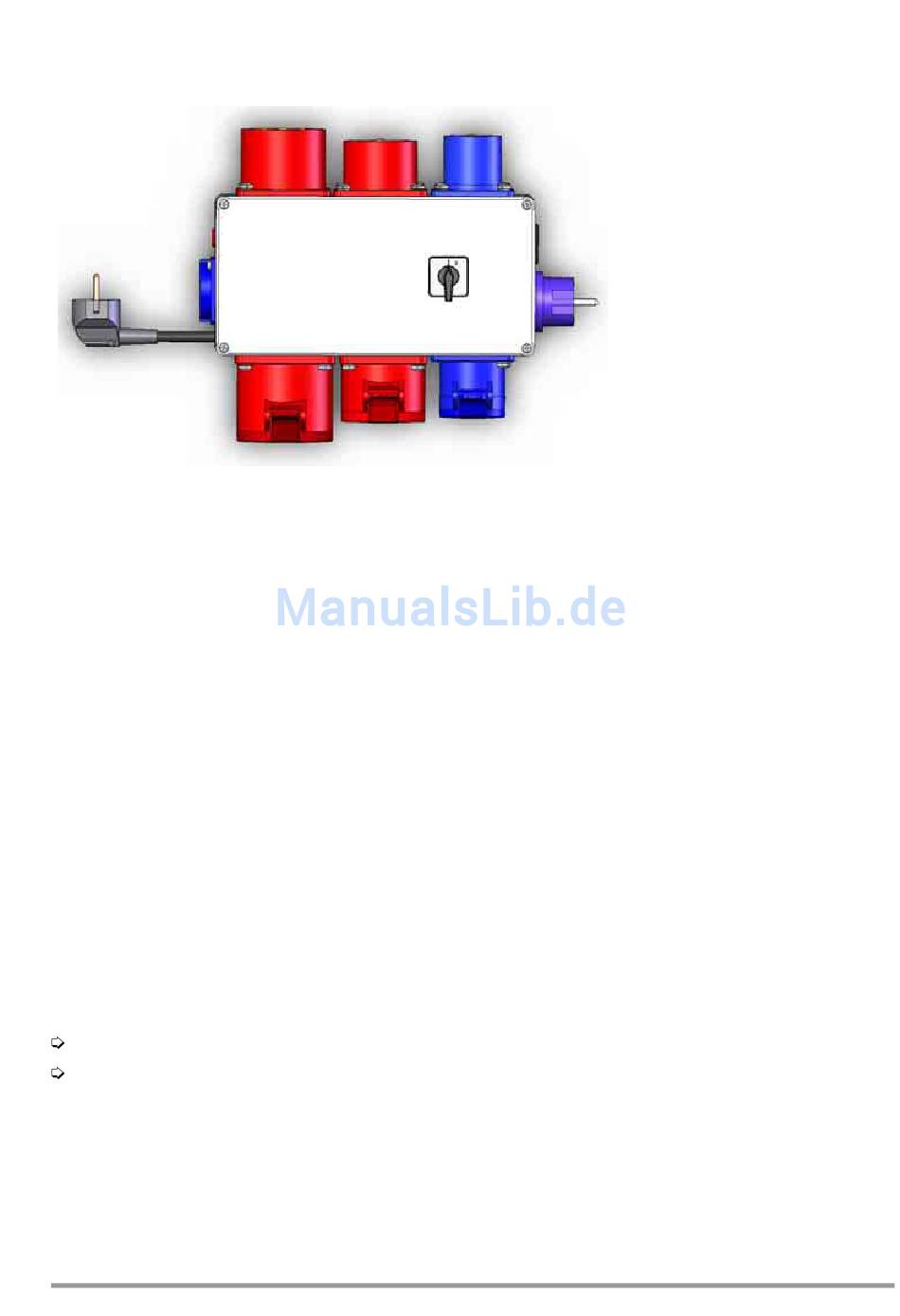

7 Prüfungen an Verlängerungsleitungen mit dem Zubehör VL2 E
Prüfung gemäß Anschlussbild 5.6
7.1 DIN VDE-Prüfungen an Verlängerungsleitungen
Stellen Sie zu diesen Prüfungen den Schalter NETZ-VDE (1) nur in Stellung „VDE".
Messung des Schutzleiterwiderstandes
Prüfung wie unter Kapitel 6.1 beschrieben durchführen. Die Sondenleitung (21) wird an die
SI-Buchse des Prüfadapters VL2 E angeschlossen.
Messen des Isolationswiderstandes
Schwenktaster verbleibt in Stellung 1.
Prüfung wie unter Kapitel 6.2 beschrieben. Werte von 2 MOhm sollten nicht wesentlich
unterschritten werden.
7.2 Funktionsprüfungen an Verlängerungsleitungen
Führen Sie diese Prüfung entsprechend der Bedienungsanleitung des 0701-0702-Prüfgerä-
tes in der Prüfart „Messen des Isolationswiderstandes" durch.
Mit dieser Prüfung werden:
• Wechselstromleitungen auf Kurzschluss und Durchgang und
• Drehstromleitungen sowie Caravanleitungen zusätzlich auf Adervertauschung L1/L2/L3
und N geprüft (Rechtsdrehfeld).
Tasten Sie den Schwenktaster in Stellung 2.
Lesen Sie den Messwert ab.
GMC-I Messtechnik GmbH 19
