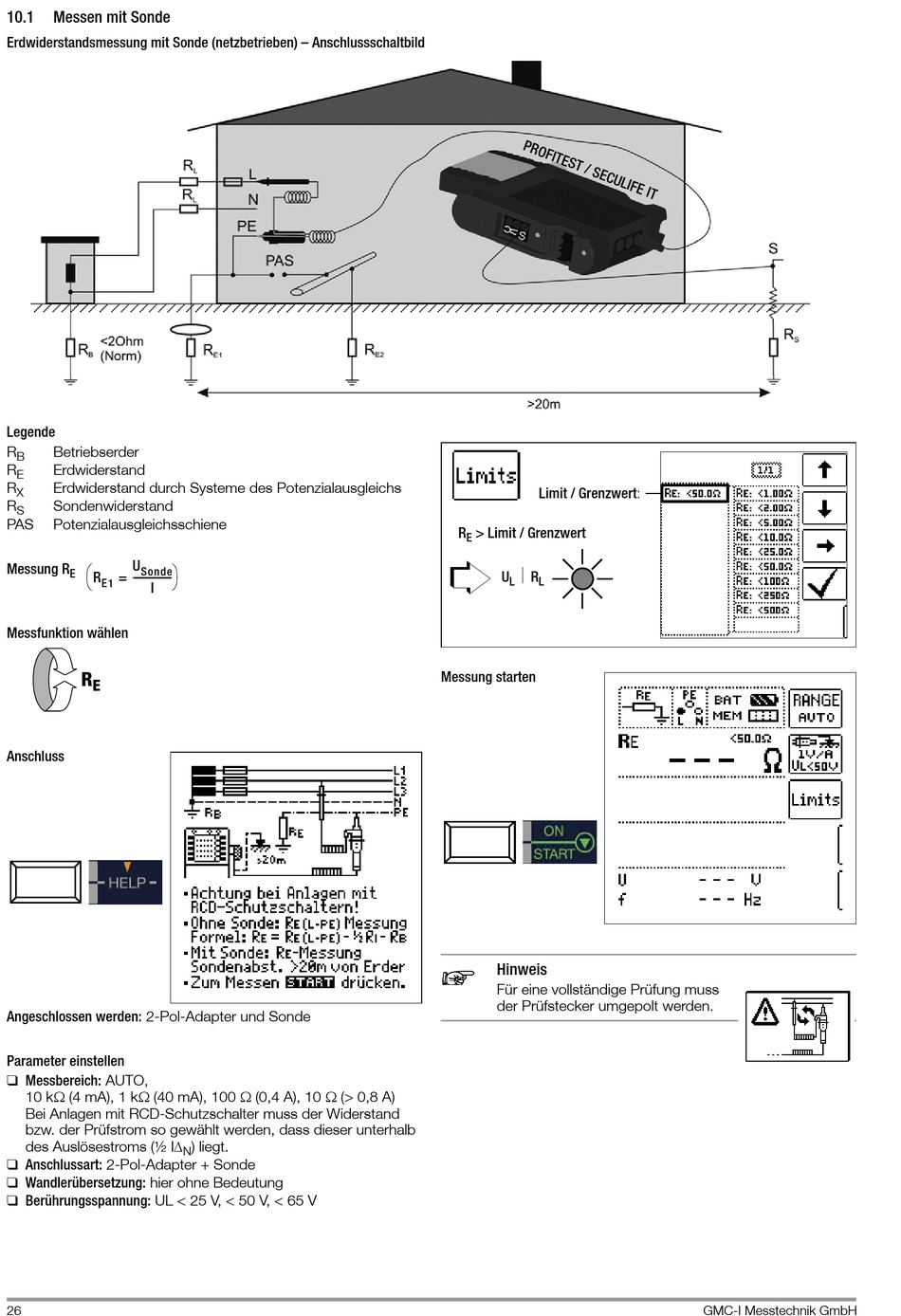

10.1
Messen mit Sonde
Erdwiderstandsmessung mit Sonde (netzbetrieben) – Anschlussschaltbild
Legende
R
Betriebserder
B
R
Erdwiderstand
E
R
Erdwiderstand durch Systeme des Potenzialausgleichs
X
R
Sondenwiderstand
S
PAS
Potenzialausgleichsschiene
U
Messung R
Sonde
E
R
=
-------------- -
E1
I
Messfunktion wählen
R
E
Anschluss
Angeschlossen werden: 2-Pol-Adapter und Sonde
Parameter einstellen
Messbereich: AUTO,
10 k (4 mA), 1 k (40 mA), 100 (0,4 A), 10 (> 0,8 A)
Bei Anlagen mit RCD-Schutzschalter muss der Widerstand
bzw. der Prüfstrom so gewählt werden, dass dieser unterhalb
des Auslösestroms (½ I
Anschlussart: 2-Pol-Adapter + Sonde
Wandlerübersetzung: hier ohne Bedeutung
Berührungsspannung: UL < 25 V, < 50 V, < 65 V
26
) liegt.
N
Limit / Grenzwert:
R
> Limit / Grenzwert
E
R
U
L
L
Messung starten
Hinweis
Für eine vollständige Prüfung muss
der Prüfstecker umgepolt werden.
GMC-I Messtechnik GmbH
