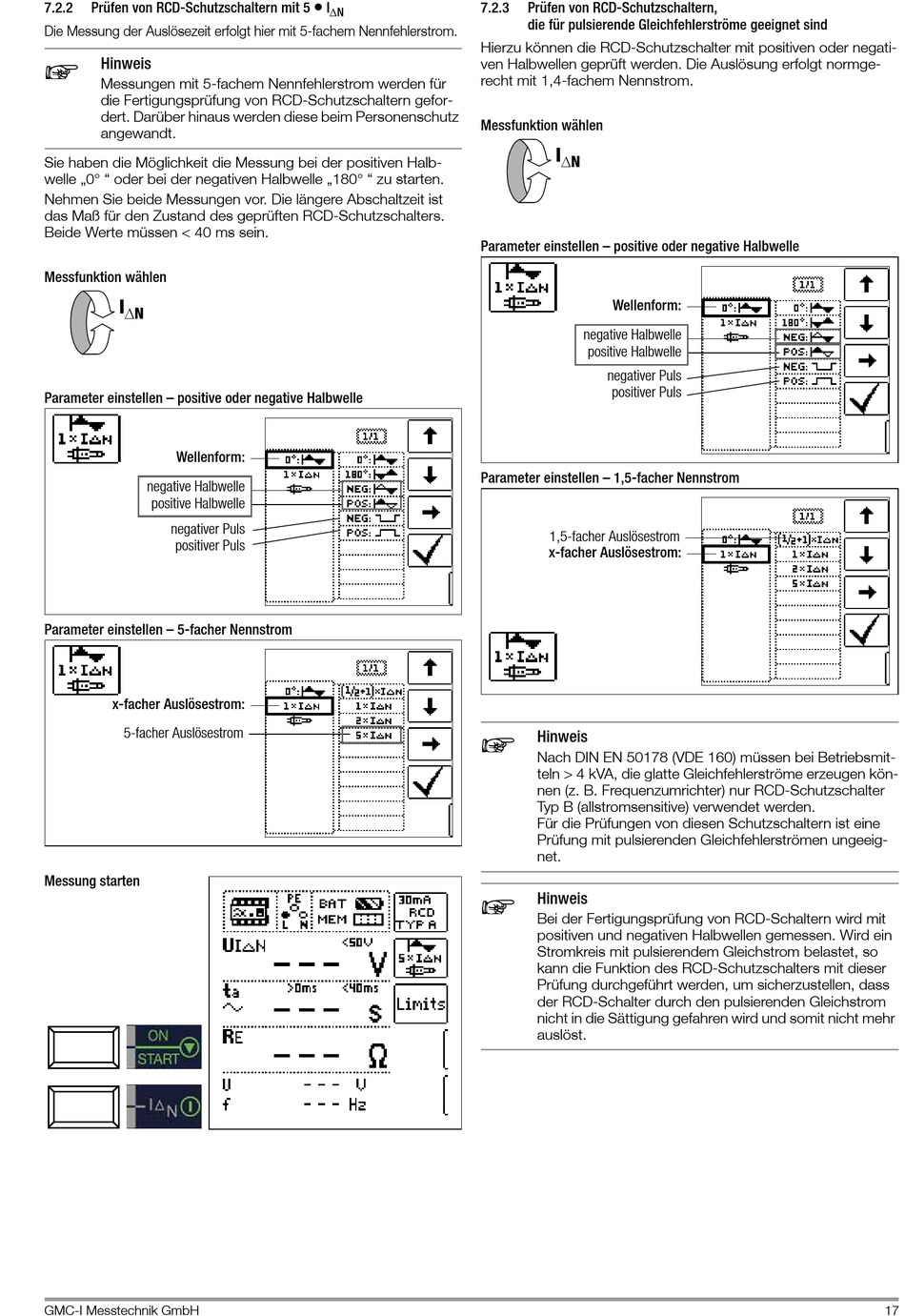

7.2.2 Prüfen von RCD-Schutzschaltern mit 5
Die Messung der Auslösezeit erfolgt hier mit 5-fachem Nennfehlerstrom.

Hinweis
Messungen mit 5-fachem Nennfehlerstrom werden für
die Fertigungsprüfung von RCD-Schutzschaltern gefor-
dert. Darüber hinaus werden diese beim Personenschutz
angewandt.
Sie haben die Möglichkeit die Messung bei der positiven Halb-
welle „0° " oder bei der negativen Halbwelle „180° " zu starten.
Nehmen Sie beide Messungen vor. Die längere Abschaltzeit ist
das Maß für den Zustand des geprüften RCD-Schutzschalters.
Beide Werte müssen < 40 ms sein.
Messfunktion wählen
I
N
Parameter einstellen – positive oder negative Halbwelle
Wellenform:
negative Halbwelle
positive Halbwelle
negativer Puls
positiver Puls
Parameter einstellen – 5-facher Nennstrom
x-facher Auslösestrom:
5-facher Auslösestrom
Messung starten
GMC-I Messtechnik GmbH

I 7.2.3
N
Hierzu können die RCD-Schutzschalter mit positiven oder negati-
ven Halbwellen geprüft werden. Die Auslösung erfolgt normge-
recht mit 1,4-fachem Nennstrom.
Messfunktion wählen
Parameter einstellen – positive oder negative Halbwelle
Parameter einstellen – 1,5-facher Nennstrom


Prüfen von RCD-Schutzschaltern,
die für pulsierende Gleichfehlerströme geeignet sind
I
N
Wellenform:
negative Halbwelle
positive Halbwelle
negativer Puls
positiver Puls
1,5-facher Auslösestrom
x-facher Auslösestrom:
Hinweis
Nach DIN EN 50178 (VDE 160) müssen bei Betriebsmit-
teln > 4 kVA, die glatte Gleichfehlerströme erzeugen kön-
nen (z. B. Frequenzumrichter) nur RCD-Schutzschalter
Typ B (allstromsensitive) verwendet werden.
Für die Prüfungen von diesen Schutzschaltern ist eine
Prüfung mit pulsierenden Gleichfehlerströmen ungeeig-
net.
Hinweis
Bei der Fertigungsprüfung von RCD-Schaltern wird mit
positiven und negativen Halbwellen gemessen. Wird ein
Stromkreis mit pulsierendem Gleichstrom belastet, so
kann die Funktion des RCD-Schutzschalters mit dieser
Prüfung durchgeführt werden, um sicherzustellen, dass
der RCD-Schalter durch den pulsierenden Gleichstrom
nicht in die Sättigung gefahren wird und somit nicht mehr
auslöst.
17
