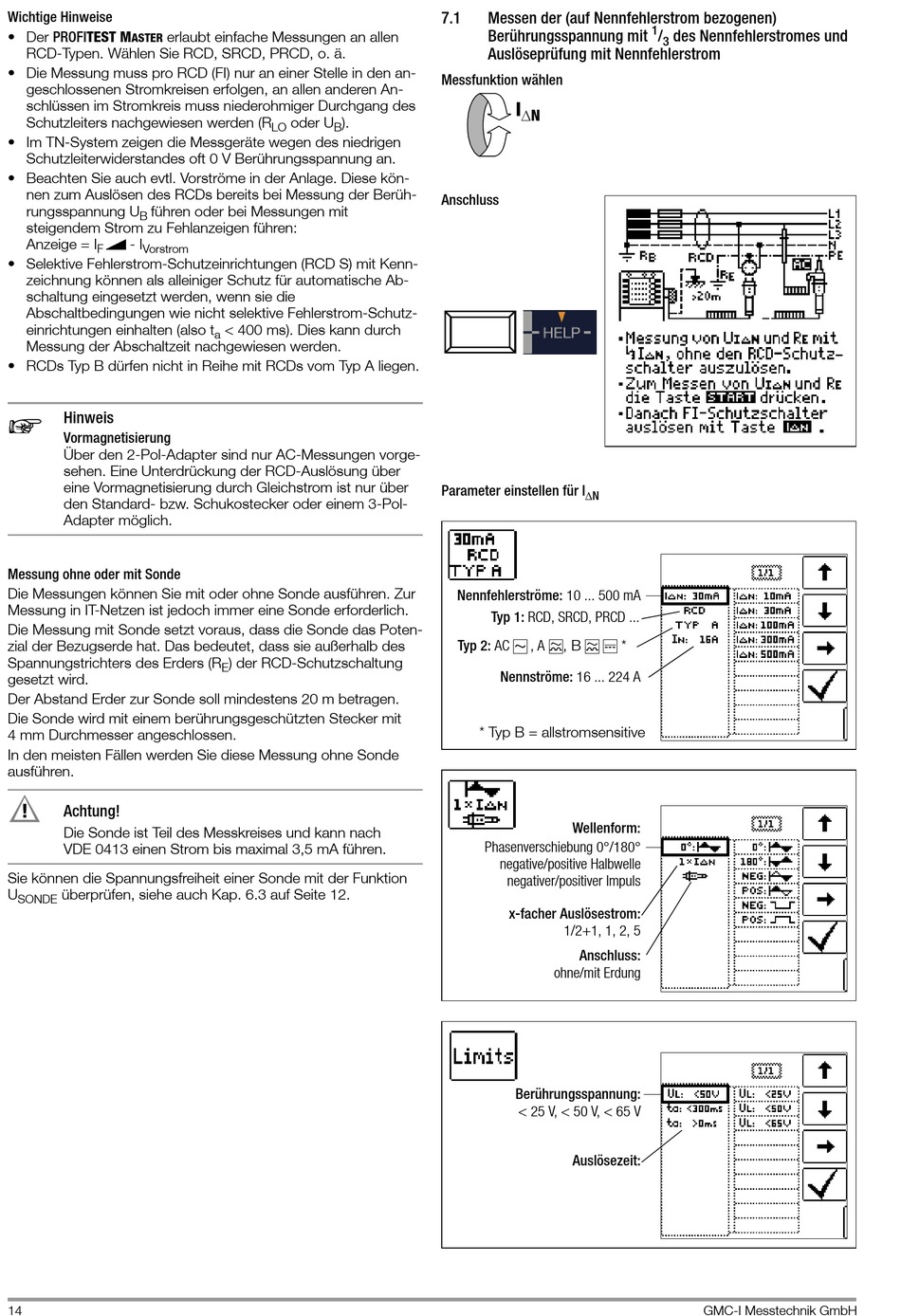

Wichtige Hinweise
• Der PROFITEST M
erlaubt einfache Messungen an allen
ASTER
RCD-Typen. Wählen Sie RCD, SRCD, PRCD, o. ä.
• Die Messung muss pro RCD (FI) nur an einer Stelle in den an-
geschlossenen Stromkreisen erfolgen, an allen anderen An-
schlüssen im Stromkreis muss niederohmiger Durchgang des
Schutzleiters nachgewiesen werden (R
• Im TN-System zeigen die Messgeräte wegen des niedrigen
Schutzleiterwiderstandes oft 0 V Berührungsspannung an.
• Beachten Sie auch evtl. Vorströme in der Anlage. Diese kön-
nen zum Auslösen des RCDs bereits bei Messung der Berüh-
rungsspannung U
führen oder bei Messungen mit
B
steigendem Strom zu Fehlanzeigen führen:
Anzeige = I
- I
F
Vorstrom
• Selektive Fehlerstrom-Schutzeinrichtungen (RCD S) mit Kenn-
zeichnung können als alleiniger Schutz für automatische Ab-
schaltung eingesetzt werden, wenn sie die
Abschaltbedingungen wie nicht selektive Fehlerstrom-Schutz-
einrichtungen einhalten (also t
Messung der Abschaltzeit nachgewiesen werden.
• RCDs Typ B dürfen nicht in Reihe mit RCDs vom Typ A liegen.
Hinweis
Vormagnetisierung
Über den 2-Pol-Adapter sind nur AC-Messungen vorge-
sehen. Eine Unterdrückung der RCD-Auslösung über
eine Vormagnetisierung durch Gleichstrom ist nur über
den Standard- bzw. Schukostecker oder einem 3-Pol-
Adapter möglich.
Messung ohne oder mit Sonde
Die Messungen können Sie mit oder ohne Sonde ausführen. Zur
Messung in IT-Netzen ist jedoch immer eine Sonde erforderlich.
Die Messung mit Sonde setzt voraus, dass die Sonde das Poten-
zial der Bezugserde hat. Das bedeutet, dass sie außerhalb des
Spannungstrichters des Erders (R
gesetzt wird.
Der Abstand Erder zur Sonde soll mindestens 20 m betragen.
Die Sonde wird mit einem berührungsgeschützten Stecker mit
4 mm Durchmesser angeschlossen.
In den meisten Fällen werden Sie diese Messung ohne Sonde
ausführen.
!
Achtung!
Die Sonde ist Teil des Messkreises und kann nach
VDE 0413 einen Strom bis maximal 3,5 mA führen.
Sie können die Spannungsfreiheit einer Sonde mit der Funktion
U
überprüfen, siehe auch Kap. 6.3 auf Seite 12.
SONDE
14
oder U
).
LO
B
< 400 ms). Dies kann durch
a
) der RCD-Schutzschaltung
E
7.1
Messen der (auf Nennfehlerstrom bezogenen)
Berührungsspannung mit
Auslöseprüfung mit Nennfehlerstrom
Messfunktion wählen
I
N
Anschluss
Parameter einstellen für I
N
Nennfehlerströme: 10 ... 500 mA
Typ 1: RCD, SRCD, PRCD ...
Typ 2: AC
, A
, B
Nennströme: 16 ... 224 A
* Typ B = allstromsensitive
Wellenform:
Phasenverschiebung 0°/180°
negative/positive Halbwelle
negativer/positiver Impuls
x-facher Auslösestrom:
1/2+1, 1, 2, 5
Anschluss:
ohne/mit Erdung
Berührungsspannung:
< 25 V, < 50 V, < 65 V
Auslösezeit:
1
/
des Nennfehlerstromes und
3
*
GMC-I Messtechnik GmbH
