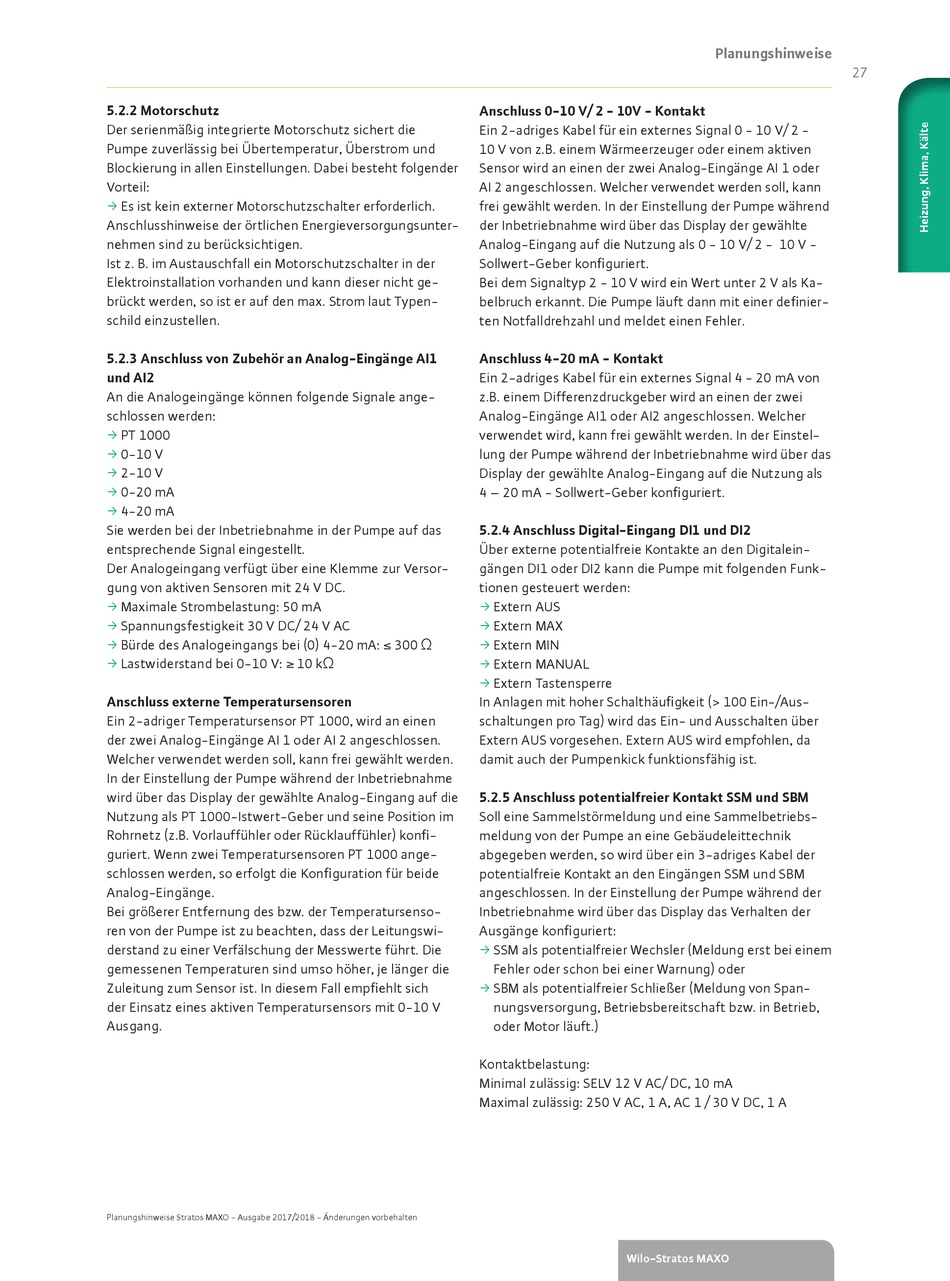

5.2.2 Motorschutz
Der serienmäßig integrierte Motorschutz sichert die
Pumpe zuverlässig bei Übertemperatur, Überstrom und
Blockierung in allen Einstellungen. Dabei besteht folgender
Vorteil:
Es ist kein externer Motorschutzschalter erforderlich.
ƒ
Anschlusshinweise der örtlichen Energieversorgungsunter-
nehmen sind zu berücksichtigen.
Ist z. B. im Austauschfall ein Motorschutzschalter in der
Elektroinstallation vorhanden und kann dieser nicht ge-
brückt werden, so ist er auf den max. Strom laut Typen-
schild einzustellen.
5.2.3 Anschluss von Zubehör an Analog-Eingänge AI1
und AI2
An die Analogeingänge können folgende Signale ange-
schlossen werden:
PT 1000
ƒ
0-10 V
ƒ
2-10 V
ƒ
0-20 mA
ƒ
4-20 mA
ƒ
Sie werden bei der Inbetriebnahme in der Pumpe auf das
entsprechende Signal eingestellt.
Der Analogeingang verfügt über eine Klemme zur Versor-
gung von aktiven Sensoren mit 24 V DC.
Maximale Strombelastung: 50 mA
ƒ
Spannungsfestigkeit 30 V DC/ 24 V AC
ƒ
Bürde des Analogeingangs bei (0) 4-20 mA: ≤ 300 Ω
ƒ
Lastwiderstand bei 0-10 V: ≥ 10 kΩ
ƒ
Anschluss externe Temperatursensoren
Ein 2-adriger Temperatursensor PT 1000, wird an einen
der zwei Analog-Eingänge AI 1 oder AI 2 angeschlossen.
Welcher verwendet werden soll, kann frei gewählt werden.
In der Einstellung der Pumpe während der Inbetriebnahme
wird über das Display der gewählte Analog-Eingang auf die
Nutzung als PT 1000-Istwert-Geber und seine Position im
Rohrnetz (z.B. Vorlauffühler oder Rücklauffühler) konfi-
guriert. Wenn zwei Temperatursensoren PT 1000 ange-
schlossen werden, so erfolgt die Konfiguration für beide
Analog-Eingänge.
Bei größerer Entfernung des bzw. der Temperatursenso-
ren von der Pumpe ist zu beachten, dass der Leitungswi-
derstand zu einer Verfälschung der Messwerte führt. Die
gemessenen Temperaturen sind umso höher, je länger die
Zuleitung zum Sensor ist. In diesem Fall empfiehlt sich
der Einsatz eines aktiven Temperatursensors mit 0-10 V
Ausgang.
Planungshinweise Stratos MAXO - Ausgabe 2017/2018 - Änderungen vorbehalten
Anschluss 0-10 V/ 2 - 10V - Kontakt
Ein 2-adriges Kabel für ein externes Signal 0 - 10 V/ 2 -
10 V von z.B. einem Wärmeerzeuger oder einem aktiven
Sensor wird an einen der zwei Analog-Eingänge AI 1 oder
AI 2 angeschlossen. Welcher verwendet werden soll, kann
frei gewählt werden. In der Einstellung der Pumpe während
der Inbetriebnahme wird über das Display der gewählte
Analog-Eingang auf die Nutzung als 0 - 10 V/ 2 - 10 V -
Sollwert-Geber konfiguriert.
Bei dem Signaltyp 2 - 10 V wird ein Wert unter 2 V als Ka-
belbruch erkannt. Die Pumpe läuft dann mit einer definier-
ten Notfalldrehzahl und meldet einen Fehler.
Anschluss 4-20 mA - Kontakt
Ein 2-adriges Kabel für ein externes Signal 4 - 20 mA von
z.B. einem Differenzdruckgeber wird an einen der zwei
Analog-Eingänge AI1 oder AI2 angeschlossen. Welcher
verwendet wird, kann frei gewählt werden. In der Einstel-
lung der Pumpe während der Inbetriebnahme wird über das
Display der gewählte Analog-Eingang auf die Nutzung als
4 – 20 mA - Sollwert-Geber konfiguriert.
5.2.4 Anschluss Digital-Eingang DI1 und DI2
Über externe potentialfreie Kontakte an den Digitalein-
gängen DI1 oder DI2 kann die Pumpe mit folgenden Funk-
tionen gesteuert werden:
Extern AUS
ƒ
Extern MAX
ƒ
Extern MIN
ƒ
Extern MANUAL
ƒ
Extern Tastensperre
ƒ
In Anlagen mit hoher Schalthäufigkeit (> 100 Ein-/Aus-
schaltungen pro Tag) wird das Ein- und Ausschalten über
Extern AUS vorgesehen. Extern AUS wird empfohlen, da
damit auch der Pumpenkick funktionsfähig ist.

5.2.5 Anschluss potentialfreier Kontakt SSM und SBM

Soll eine Sammelstörmeldung und eine Sammelbetriebs-
meldung von der Pumpe an eine Gebäudeleittechnik
abgegeben werden, so wird über ein 3-adriges Kabel der
potentialfreie Kontakt an den Eingängen SSM und SBM
angeschlossen. In der Einstellung der Pumpe während der
Inbetriebnahme wird über das Display das Verhalten der
Ausgänge konfiguriert:
SSM als potentialfreier Wechsler (Meldung erst bei einem
ƒ
Fehler oder schon bei einer Warnung) oder
SBM als potentialfreier Schließer (Meldung von Span-
ƒ
nungsversorgung, Betriebsbereitschaft bzw. in Betrieb,
oder Motor läuft.)
Kontaktbelastung:
Minimal zulässig: SELV 12 V AC/ DC, 10 mA
Maximal zulässig: 250 V AC, 1 A, AC 1 / 30 V DC, 1 A
