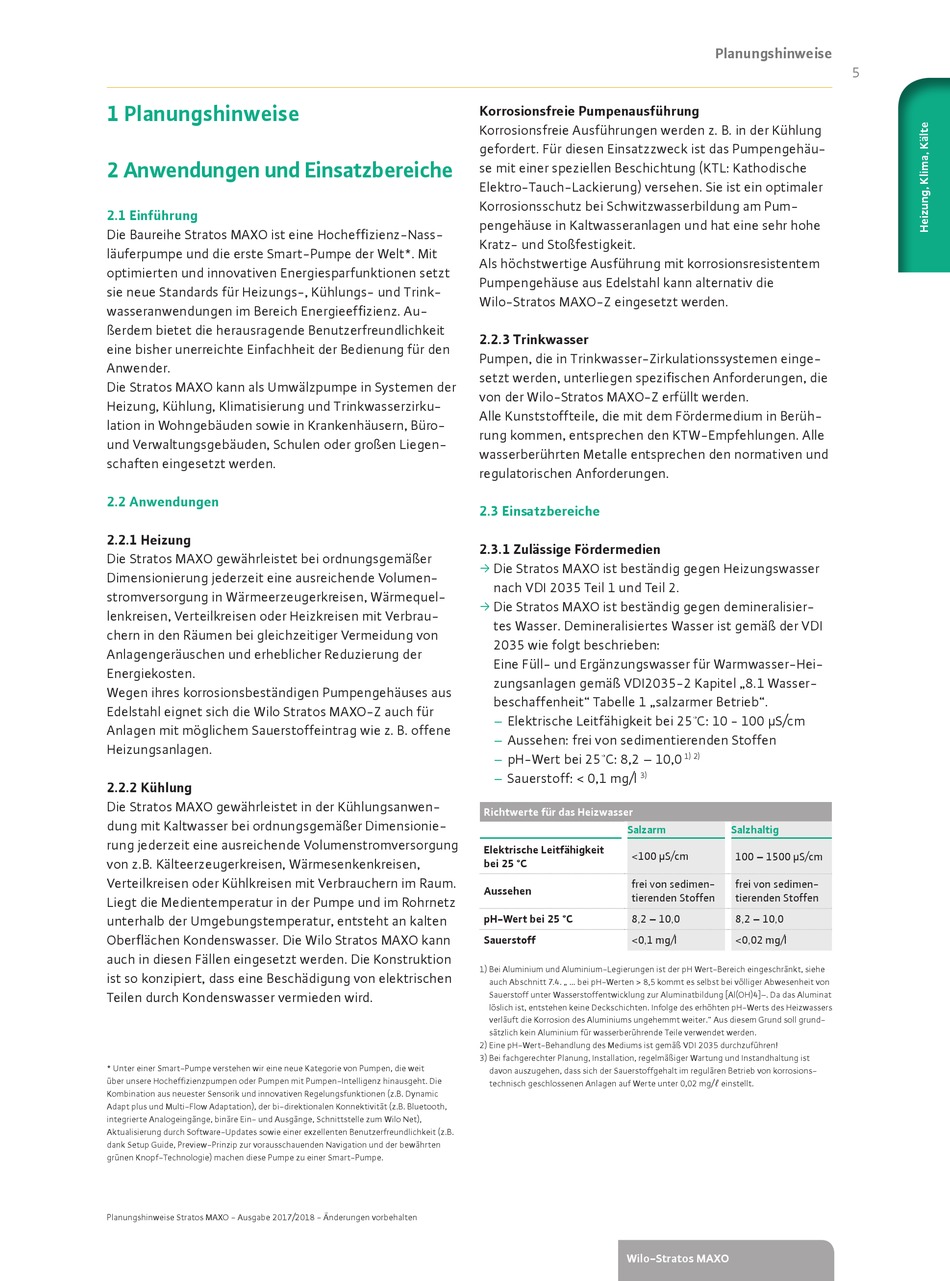

1 Planungshinweise
2 Anwendungen und Einsatzbereiche
2.1 Einführung
Die Baureihe Stratos MAXO ist eine Hocheffizienz-Nass-
läuferpumpe und die erste Smart-Pumpe der Welt*. Mit
optimierten und innovativen Energiesparfunktionen setzt
sie neue Standards für Heizungs-, Kühlungs- und Trink-
wasseranwendungen im Bereich Energieeffizienz. Au-
ßerdem bietet die herausragende Benutzerfreundlichkeit
eine bisher unerreichte Einfachheit der Bedienung für den
Anwender.
Die Stratos MAXO kann als Umwälzpumpe in Systemen der
Heizung, Kühlung, Klimatisierung und Trinkwasserzirku-
lation in Wohngebäuden sowie in Krankenhäusern, Büro-
und Verwaltungsgebäuden, Schulen oder großen Liegen-
schaften eingesetzt werden.
2.2 Anwendungen
2.2.1 Heizung
Die Stratos MAXO gewährleistet bei ordnungsgemäßer
Dimensionierung jederzeit eine ausreichende Volumen-
stromversorgung in Wärmeerzeugerkreisen, Wärmequel-
lenkreisen, Verteilkreisen oder Heizkreisen mit Verbrau-
chern in den Räumen bei gleichzeitiger Vermeidung von
Anlagengeräuschen und erheblicher Reduzierung der
Energiekosten.
Wegen ihres korrosionsbeständigen Pumpengehäuses aus
Edelstahl eignet sich die Wilo Stratos MAXO-Z auch für
Anlagen mit möglichem Sauerstoffeintrag wie z. B. offene
Heizungsanlagen.
2.2.2 Kühlung
Die Stratos MAXO gewährleistet in der Kühlungsanwen-
dung mit Kaltwasser bei ordnungsgemäßer Dimensionie-
rung jederzeit eine ausreichende Volumenstromversorgung
von z.B. Kälteerzeugerkreisen, Wärmesenkenkreisen,
Verteilkreisen oder Kühlkreisen mit Verbrauchern im Raum.
Liegt die Medientemperatur in der Pumpe und im Rohrnetz
unterhalb der Umgebungstemperatur, entsteht an kalten
Oberflächen Kondenswasser. Die Wilo Stratos MAXO kann
auch in diesen Fällen eingesetzt werden. Die Konstruktion
ist so konzipiert, dass eine Beschädigung von elektrischen
Teilen durch Kondenswasser vermieden wird.
* Unter einer Smart-Pumpe verstehen wir eine neue Kategorie von Pumpen, die weit
über unsere Hocheffizienzpumpen oder Pumpen mit Pumpen-Intelligenz hinausgeht. Die
Kombination aus neuester Sensorik und innovativen Regelungsfunktionen (z.B. Dynamic
Adapt plus und Multi-Flow Adaptation), der bi-direktionalen Konnektivität (z.B. Bluetooth,
integrierte Analogeingänge, binäre Ein- und Ausgänge, Schnittstelle zum Wilo Net),
Aktualisierung durch Software-Updates sowie einer exzellenten Benutzerfreundlichkeit (z.B.
dank Setup Guide, Preview-Prinzip zur vorausschauenden Navigation und der bewährten
grünen Knopf-Technologie) machen diese Pumpe zu einer Smart-Pumpe.
Planungshinweise Stratos MAXO - Ausgabe 2017/2018 - Änderungen vorbehalten
Korrosionsfreie Pumpenausführung
Korrosionsfreie Ausführungen werden z. B. in der Kühlung
gefordert. Für diesen Einsatzzweck ist das Pumpengehäu-
se mit einer speziellen Beschichtung (KTL: Kathodische
Elektro-Tauch-Lackierung) versehen. Sie ist ein optimaler
Korrosionsschutz bei Schwitzwasserbildung am Pum-
pengehäuse in Kaltwasseranlagen und hat eine sehr hohe
Kratz- und Stoßfestigkeit.
Als höchstwertige Ausführung mit korrosionsresistentem
Pumpengehäuse aus Edelstahl kann alternativ die
Wilo-Stratos MAXO-Z eingesetzt werden.
2.2.3 Trinkwasser
Pumpen, die in Trinkwasser-Zirkulationssystemen einge-
setzt werden, unterliegen spezifischen Anforderungen, die
von der Wilo-Stratos MAXO-Z erfüllt werden.
Alle Kunststoffteile, die mit dem Fördermedium in Berüh-
rung kommen, entsprechen den KTW-Empfehlungen. Alle
wasserberührten Metalle entsprechen den normativen und
regulatorischen Anforderungen.

2.3 Einsatzbereiche

2.3.1 Zulässige Fördermedien
Die Stratos MAXO ist beständig gegen Heizungswasser
ƒ
nach VDI 2035 Teil 1 und Teil 2.
Die Stratos MAXO ist beständig gegen demineralisier-
ƒ
tes Wasser. Demineralisiertes Wasser ist gemäß der VDI
2035 wie folgt beschrieben:
Eine Füll- und Ergänzungswasser für Warmwasser-Hei-
zungsanlagen gemäß VDI2035-2 Kapitel „8.1 Wasser-
beschaffenheit" Tabelle 1 „salzarmer Betrieb".
– Elektrische Leitfähigkeit bei 25°C: 10 - 100 µS/cm
– Aussehen: frei von sedimentierenden Stoffen
– pH-Wert bei 25°C: 8,2 – 10,0
– Sauerstoff: < 0,1 mg/l
3)
Richtwerte für das Heizwasser
Salzarm
Elektrische Leitfähigkeit
<100 μS/cm
bei 25 °C
frei von sedimen-
Aussehen
tierenden Stoffen
pH-Wert bei 25 °C 8,2 ‒ 10,0
Sauerstoff
<0,1 mg/l
1) Bei Aluminium und Aluminium-Legierungen ist der pH Wert-Bereich eingeschränkt, siehe
auch Abschnitt 7.4. „ ... bei pH-Werten > 8,5 kommt es selbst bei völliger Abwesenheit von
Sauerstoff unter Wasserstoffentwicklung zur Aluminatbildung [Al(OH)4]–. Da das Aluminat
löslich ist, entstehen keine Deckschichten. Infolge des erhöhten pH-Werts des Heizwassers
verläuft die Korrosion des Aluminiums ungehemmt weiter." Aus diesem Grund soll grund-
sätzlich kein Aluminium für wasserberührende Teile verwendet werden.
2) Eine pH-Wert-Behandlung des Mediums ist gemäß VDI 2035 durchzuführen!
3) Bei fachgerechter Planung, Installation, regelmäßiger Wartung und Instandhaltung ist
davon auszugehen, dass sich der Sauerstoffgehalt im regulären Betrieb von korrosions-
technisch geschlossenen Anlagen auf Werte unter 0,02 mg/ℓ einstellt.
Wilo-Stratos MAXO
Planungshinweise
5
1) 2)
Salzhaltig
100 ‒ 1500 μS/cm
frei von sedimen-
tierenden Stoffen
8,2 ‒ 10,0
<0,02 mg/l
