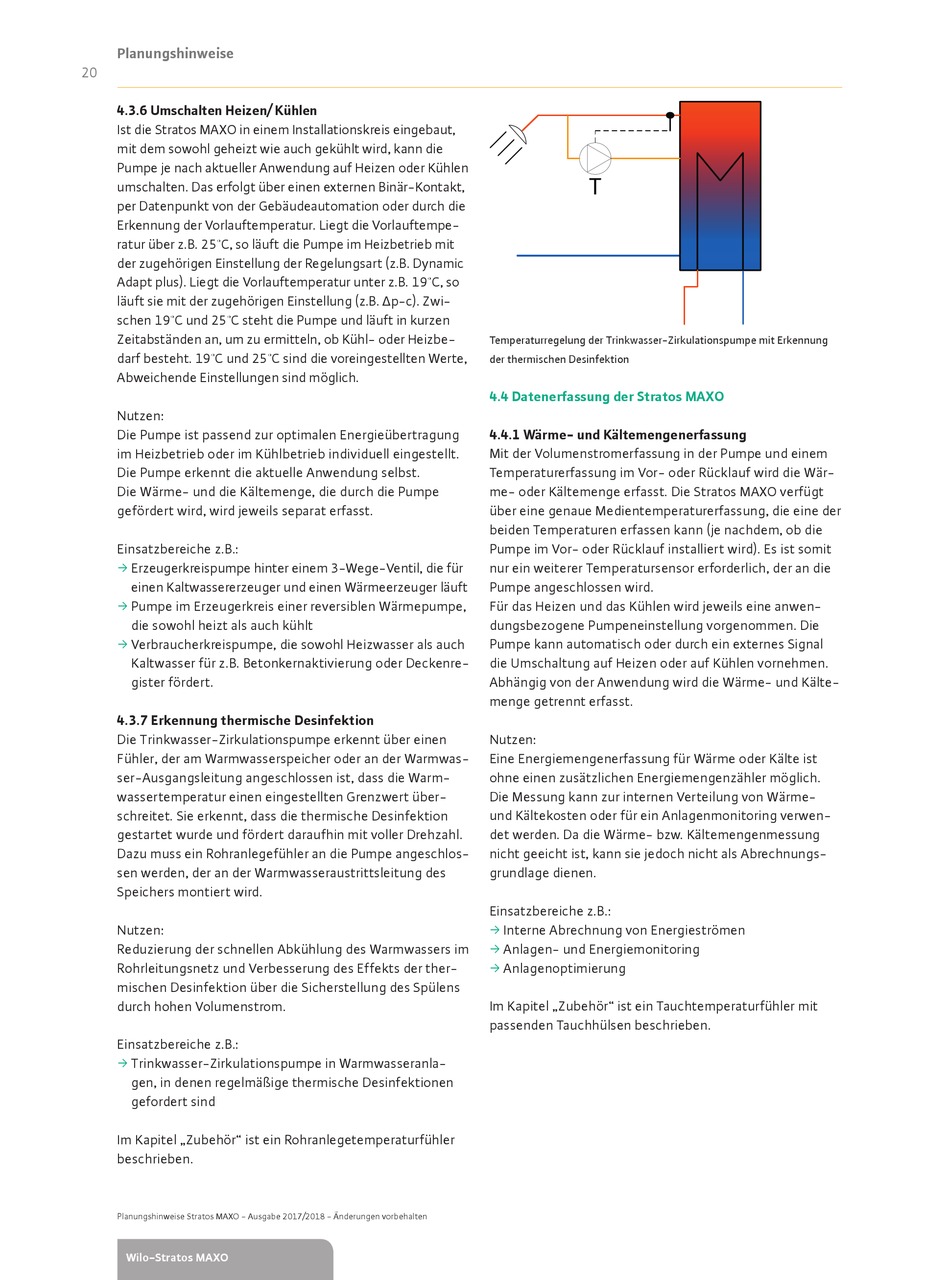

Umschalten Heizen/ Kühlen - Wilo Stratos MAXO Planungshinweise

Planungshinweise
20
4.3.6 Umschalten Heizen/ Kühlen
Ist die Stratos MAXO in einem Installationskreis eingebaut,
mit dem sowohl geheizt wie auch gekühlt wird, kann die
Pumpe je nach aktueller Anwendung auf Heizen oder Kühlen
umschalten. Das erfolgt über einen externen Binär-Kontakt,
per Datenpunkt von der Gebäudeautomation oder durch die
Erkennung der Vorlauftemperatur. Liegt die Vorlauftempe-
ratur über z.B. 25°C, so läuft die Pumpe im Heizbetrieb mit
der zugehörigen Einstellung der Regelungsart (z.B. Dynamic
Adapt plus). Liegt die Vorlauftemperatur unter z.B. 19°C, so
läuft sie mit der zugehörigen Einstellung (z.B. Δp-c). Zwi-
schen 19°C und 25°C steht die Pumpe und läuft in kurzen
Zeitabständen an, um zu ermitteln, ob Kühl- oder Heizbe-
darf besteht. 19°C und 25°C sind die voreingestellten Werte,
Abweichende Einstellungen sind möglich.
Nutzen:
Die Pumpe ist passend zur optimalen Energieübertragung
im Heizbetrieb oder im Kühlbetrieb individuell eingestellt.
Die Pumpe erkennt die aktuelle Anwendung selbst.
Die Wärme- und die Kältemenge, die durch die Pumpe
gefördert wird, wird jeweils separat erfasst.
Einsatzbereiche z.B.:
Erzeugerkreispumpe hinter einem 3-Wege-Ventil, die für
ƒ
einen Kaltwassererzeuger und einen Wärmeerzeuger läuft
Pumpe im Erzeugerkreis einer reversiblen Wärmepumpe,
ƒ
die sowohl heizt als auch kühlt
Verbraucherkreispumpe, die sowohl Heizwasser als auch
ƒ
Kaltwasser für z.B. Betonkernaktivierung oder Deckenre-
gister fördert.
4.3.7 Erkennung thermische Desinfektion
Die Trinkwasser-Zirkulationspumpe erkennt über einen
Fühler, der am Warmwasserspeicher oder an der Warmwas-
ser-Ausgangsleitung angeschlossen ist, dass die Warm-
wassertemperatur einen eingestellten Grenzwert über-
schreitet. Sie erkennt, dass die thermische Desinfektion
gestartet wurde und fördert daraufhin mit voller Drehzahl.
Dazu muss ein Rohranlegefühler an die Pumpe angeschlos-
sen werden, der an der Warmwasseraustrittsleitung des
Speichers montiert wird.
Nutzen:
Reduzierung der schnellen Abkühlung des Warmwassers im
Rohrleitungsnetz und Verbesserung des Effekts der ther-
mischen Desinfektion über die Sicherstellung des Spülens
durch hohen Volumenstrom.
Einsatzbereiche z.B.:
Trinkwasser-Zirkulationspumpe in Warmwasseranla-
ƒ
gen, in denen regelmäßige thermische Desinfektionen
gefordert sind
Im Kapitel „Zubehör" ist ein Rohranlegetemperaturfühler
beschrieben.
Planungshinweise Stratos MAXO - Ausgabe 2017/2018 - Änderungen vorbehalten
Wilo-Stratos MAXO
Temperaturregelung der Trinkwasser-Zirkulationspumpe mit Erkennung
der thermischen Desinfektion
4.4 Datenerfassung der Stratos MAXO
4.4.1 Wärme- und Kältemengenerfassung
Mit der Volumenstromerfassung in der Pumpe und einem
Temperaturerfassung im Vor- oder Rücklauf wird die Wär-
me- oder Kältemenge erfasst. Die Stratos MAXO verfügt
über eine genaue Medientemperaturerfassung, die eine der
beiden Temperaturen erfassen kann (je nachdem, ob die
Pumpe im Vor- oder Rücklauf installiert wird). Es ist somit
nur ein weiterer Temperatursensor erforderlich, der an die
Pumpe angeschlossen wird.
Für das Heizen und das Kühlen wird jeweils eine anwen-
dungsbezogene Pumpeneinstellung vorgenommen. Die
Pumpe kann automatisch oder durch ein externes Signal
die Umschaltung auf Heizen oder auf Kühlen vornehmen.
Abhängig von der Anwendung wird die Wärme- und Kälte-
menge getrennt erfasst.
Nutzen:
Eine Energiemengenerfassung für Wärme oder Kälte ist
ohne einen zusätzlichen Energiemengenzähler möglich.
Die Messung kann zur internen Verteilung von Wärme-
und Kältekosten oder für ein Anlagenmonitoring verwen-
det werden. Da die Wärme- bzw. Kältemengenmessung
nicht geeicht ist, kann sie jedoch nicht als Abrechnungs-
grundlage dienen.
Einsatzbereiche z.B.:
Interne Abrechnung von Energieströmen
ƒ
Anlagen- und Energiemonitoring
ƒ
Anlagenoptimierung
ƒ
Im Kapitel „Zubehör" ist ein Tauchtemperaturfühler mit
passenden Tauchhülsen beschrieben.
