Heizen: Verbraucherkreis Heizkörper - Wilo Stratos MAXO Planungshinweise

Planungshinweise
8
4.1.2 Heizen: Verbraucherkreis Heizkörper
Beschreibung
Die Pumpe ist in einem Verbraucherkreis installiert, der
eine statische Heizung mit Heizkörpern versorgt. Für diese
Anwendung können die Regelungsarten Δp-v, Dynamic
Adapt plus oder Konstante Hallentemperatur T-const
ausgewählt werden.

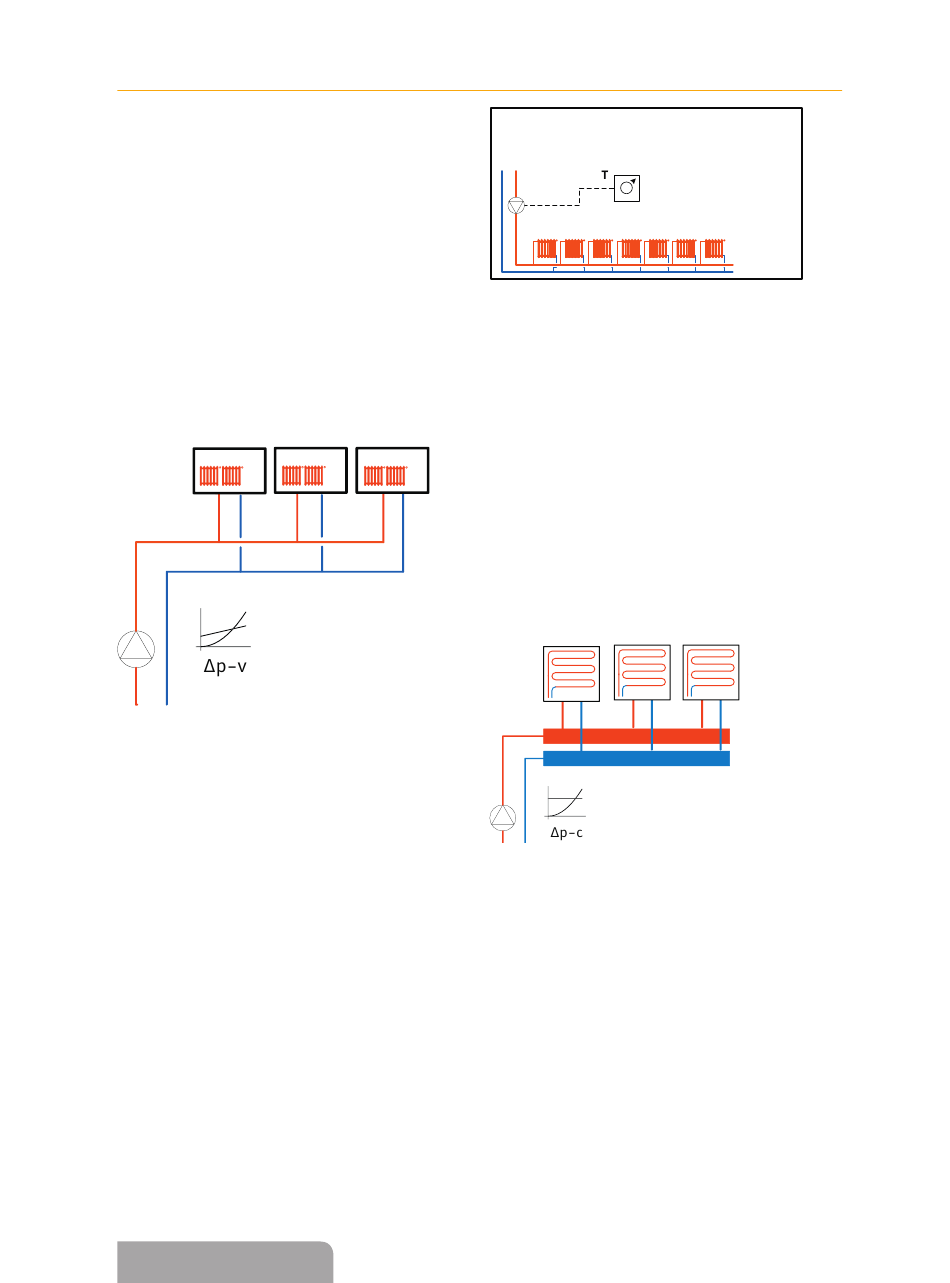

Druckregelung
Versorgt der Heizkreis mehrere Räume, besitzen die Heiz-
körper Regelventile, um die Raumtemperatur individuell
einzuregulieren. In diesem Fall kann Δp-v (Einstellung der
Soll-Förderhöhe erforderlich) oder Dynamic Adapt plus
(keine Einstellung der Soll-Förderhöhe erforderlich) aus-
gewählt werden. Wilo empfiehlt für diese Anwendung die
Regelungsart Dynamic Adapt plus.
Druckregelung bei Verbraucherkreis Heizkörper
Hallentemperaturregelung
Wird mit dem Heizkreis eine große thermische Zone wie
z.B. eine Halle, mit Wärme versorgt, können die Regelven-
tile an den Heizkörpern entfallen bzw. sie sind im Be-
standsgebäude nicht vorhanden. Die Pumpe kann dann die
Hallentemperatur mit der Regelungsart Konstante Hallen-
temperatur T-const direkt auf den gewünschten Sollwert
regeln. Dazu ist die Installation eines Temperaturfühlers als
Ist-Wertgeber oder eines Raumbediengerätes als Soll- und
Ist-Wertgebers in der Halle notwendig. Die Werte werden
über die Analogeingänge an die Pumpe übertragen. Der
Temperatursensor für den Ist-Wert kann entweder direkt
als PT1000 Fühler angeschlossen werden oder als aktiver
Sensor mit 0...10 V bzw. 4...20 mA. Der Sollwert kann als
0...10V oder 4...20 mA Signal übertragen werden. Wird kein
Sollwertgeber im Raum installiert, kann der Sollwert auch
direkt an der Pumpe als Festwert eingestellt werden.
Im Kapitel „Zubehör" befinden sich Erläuterungen zu ei-
nem Raumbediengerät.
Planungshinweise Stratos MAXO - Ausgabe 2017/2018 - Änderungen vorbehalten
Wilo-Stratos MAXO
Hallentemperaturregelung bei Verbraucherkreis Heizkörper
4.1.3 Heizen: Verbraucherkreis Fußbodenheizung
Die Pumpe ist in einem Verbraucherkreis installiert der eine
träge Flächenheizung, z.B. Fußbodenheizung, versorgt. Für
diese Anwendung können die Basis-Regelungsarten Δp-c,
Dynamic Adapt plus oder Konstante Hallentemperatur T-
const verwendet werden.
Druckregelung
Versorgt der Heizkreis mehrere Räume, besitzen die
Fußbodenheizkreise Regelventile, um die Raumtem-
peratur individuell einzuregulieren. In diesem Fall kann
Δp-c (Einstellung der Soll-Förderhöhe erforderlich) oder
Dynamic Adapt plus (keine Einstellung der Soll-Förderhöhe
erforderlich) ausgewählt werden. Wilo empfiehlt für diese
Anwendung die Regelungsart Dynamic Adapt plus.
Druckregelung bei Verbraucherkreis Fußbodenheizung
