Planungshinweise
24

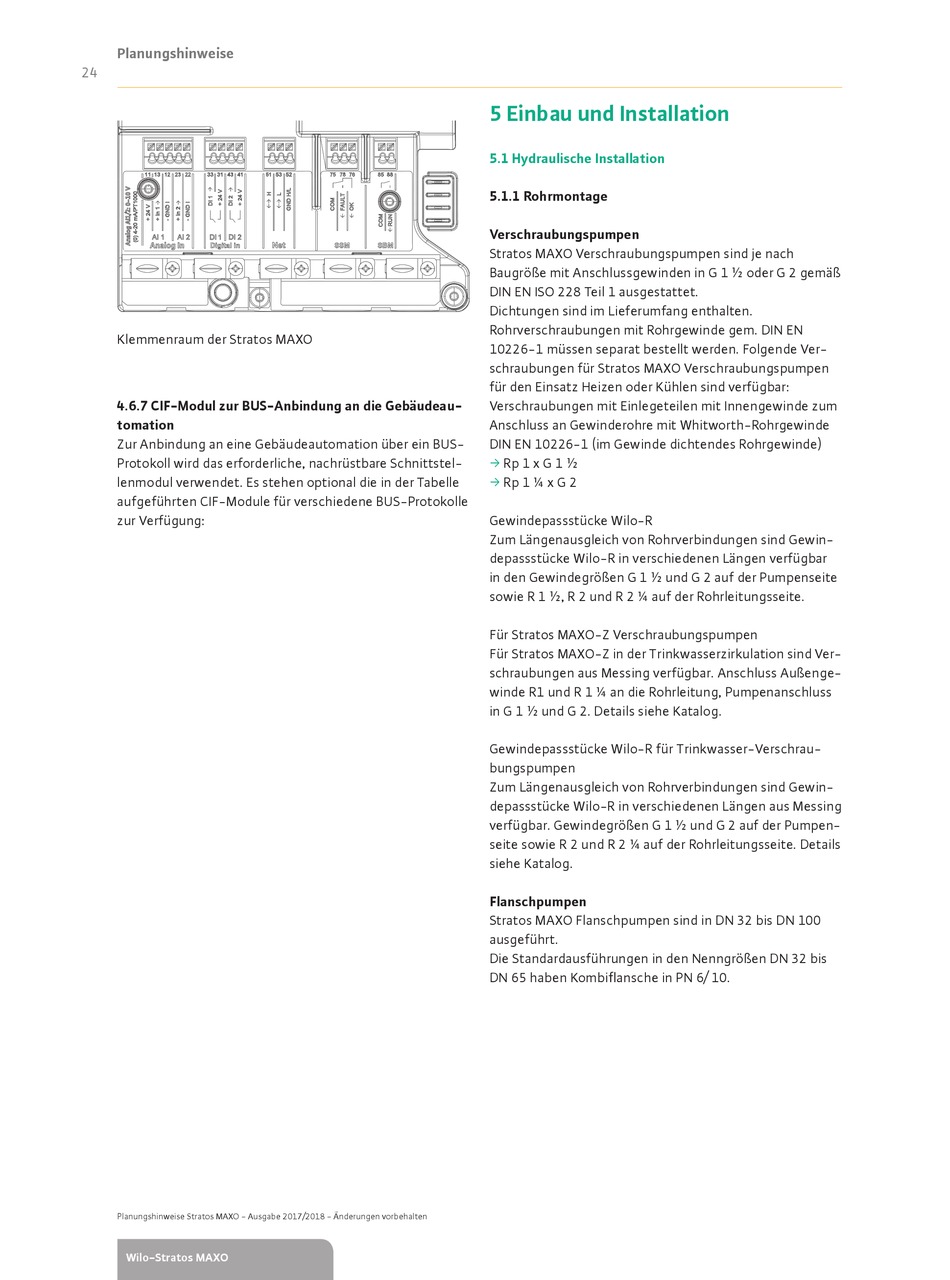

Klemmenraum der Stratos MAXO
4.6.7 CIF-Modul zur BUS-Anbindung an die Gebäudeau-
tomation
Zur Anbindung an eine Gebäudeautomation über ein BUS-
Protokoll wird das erforderliche, nachrüstbare Schnittstel-
lenmodul verwendet. Es stehen optional die in der Tabelle
aufgeführten CIF-Module für verschiedene BUS-Protokolle
zur Verfügung:
Planungshinweise Stratos MAXO - Ausgabe 2017/2018 - Änderungen vorbehalten
Wilo-Stratos MAXO

5 Einbau und Installation

5.1 Hydraulische Installation

5.1.1 Rohrmontage
Verschraubungspumpen
Stratos MAXO Verschraubungspumpen sind je nach
Baugröße mit Anschlussgewinden in G 1 ½ oder G 2 gemäß
DIN EN ISO 228 Teil 1 ausgestattet.
Dichtungen sind im Lieferumfang enthalten.
Rohrverschraubungen mit Rohrgewinde gem. DIN EN
10226-1 müssen separat bestellt werden. Folgende Ver-
schraubungen für Stratos MAXO Verschraubungspumpen
für den Einsatz Heizen oder Kühlen sind verfügbar:
Verschraubungen mit Einlegeteilen mit Innengewinde zum
Anschluss an Gewinderohre mit Whitworth-Rohrgewinde
DIN EN 10226-1 (im Gewinde dichtendes Rohrgewinde)
Rp 1 x G 1 ½
ƒ
Rp 1 ¼ x G 2
ƒ
Gewindepassstücke Wilo-R
Zum Längenausgleich von Rohrverbindungen sind Gewin-
depassstücke Wilo-R in verschiedenen Längen verfügbar
in den Gewindegrößen G 1 ½ und G 2 auf der Pumpenseite
sowie R 1 ½, R 2 und R 2 ¼ auf der Rohrleitungsseite.
Für Stratos MAXO-Z Verschraubungspumpen
Für Stratos MAXO-Z in der Trinkwasserzirkulation sind Ver-
schraubungen aus Messing verfügbar. Anschluss Außenge-
winde R1 und R 1 ¼ an die Rohrleitung, Pumpenanschluss
in G 1 ½ und G 2. Details siehe Katalog.
Gewindepassstücke Wilo-R für Trinkwasser-Verschrau-
bungspumpen
Zum Längenausgleich von Rohrverbindungen sind Gewin-
depassstücke Wilo-R in verschiedenen Längen aus Messing
verfügbar. Gewindegrößen G 1 ½ und G 2 auf der Pumpen-
seite sowie R 2 und R 2 ¼ auf der Rohrleitungsseite. Details
siehe Katalog.
Flanschpumpen
Stratos MAXO Flanschpumpen sind in DN 32 bis DN 100
ausgeführt.
Die Standardausführungen in den Nenngrößen DN 32 bis
DN 65 haben Kombiflansche in PN 6/ 10.
