Wilo Stratos MAXO Planungshinweise Seite 15

4.1.10 Kühlen: Verbraucherkreis Luft-Klima-Gerät
Die Pumpe ist in einem Verbraucherkreis installiert, der
eine sehr schnelle Luftkühlung, z.B. Luft-Klima-Geräte,
versorgt. Für diese Anwendung können die Regelungsarten
Δp-v, Dynamic Adapt plus oder Konstante Hallentempera-
tur T-const verwendet werden.
Druckregelung
Versorgt der Kühlkreis mehrere Räume, besitzen die Luft-
Klima-Geräte Regelventile, um die Raumtemperatur indivi-
duell einzuregulieren. In diesem Fall kann Δp-v (Einstellung
der Soll-Förderhöhe erforderlich) oder Dynamic Adapt
plus (keine Einstellung der Soll-Förderhöhe erforderlich)
ausgewählt werden. Wilo empfiehlt für diese Anwendung
die Regelungsart Dynamic Adapt plus.

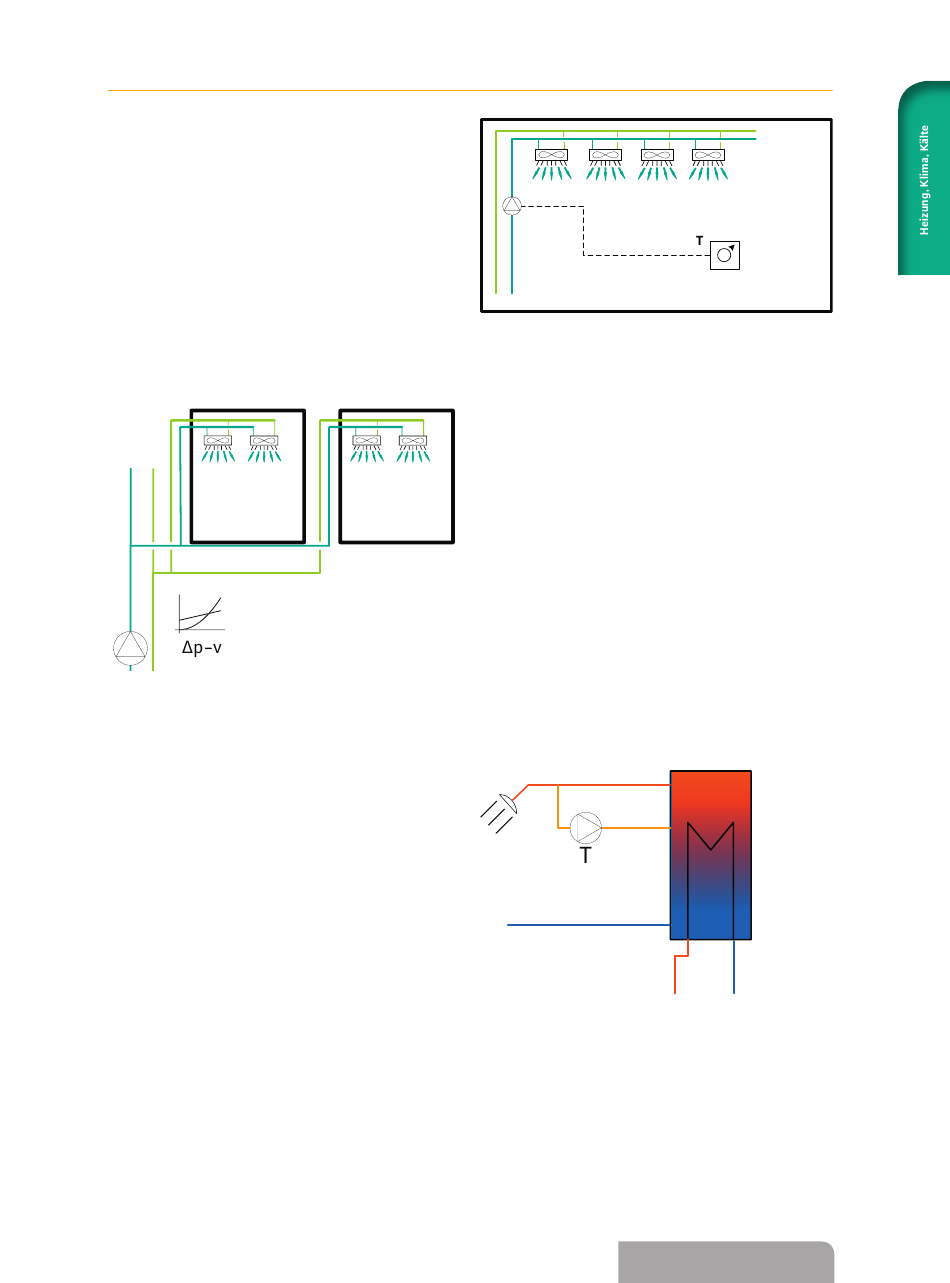

Druckregelung bei Verbraucherkreis Luft-Klima-Geräte
Hallentemperaturregelung
Wird mit dem Kühlkreis eine große thermische Zone wie
z.B. eine Halle, gekühlt, können die Regelventile an den
Luft-Klima-Geräten entfallen bzw. sie sind in Bestands-
gebäuden oft nicht vorhanden. Die Pumpe kann dann die
Hallentemperatur mit der Regelungsart Konstante Hallen-
temperatur T-const direkt auf den gewünschten Sollwert
regeln. Dazu ist die Installation eines Temperaturfühlers als
Ist-Wertgeber oder eines Raumbediengerätes als Soll- und
Ist-Wertgebers in der Halle notwendig. Die Werte werden
über die Analogeingänge an die Pumpe übertragen. Der
Temperatursensor für den Ist-Wert kann entweder direkt
als PT1000 Fühler angeschlossen werden oder als aktiver
Sensor mit 0...10 V bzw. 4...20 mA. Der Sollwert kann als
0...10V oder 4...20 mA Signal übertragen werden. Wird kein
Sollwertgeber im Raum installiert, kann der Sollwert auch
direkt an der Pumpe als Festwert eingestellt werden.
Im Kapitel „Zubehör" befinden sich Erläuterungen zum
passenden Raumbediengerät.
Planungshinweise Stratos MAXO - Ausgabe 2017/2018 - Änderungen vorbehalten
Hallentemperaturregelung bei Verbraucherkreis Luft-Klima-Geräte
4.1.11 Kühlen: Erzeuger- oder Zubringerkreispumpe mit
Wärmetauscher
Siehe Kapitel 4.1.6: Heizen Erzeuger- oder Zubringerkreis-
pumpe mit Wärmetauscher
4.1.12 Kühlen: Erzeuger- oder Zubringerkreis mit Hyd-
raulischer Weiche
Siehe Kapitel 4.1.7: Heizen: Erzeuger- oder Zubringerkreis
mit Hydraulischer Weiche
4.1.13 Trinkwasser: Zirkulation
Die Pumpe ist als Zirkulationspumpe installiert. Um eine
hygienisch sicheren Betrieb zu ermöglichen, kann für diese
Anwendung die Regelungsart T-const verwendet werden.
Temperaturregelung
Die Pumpe in der Zirkulationsleitung ändert die Drehzahl
so, dass immer die gewünschte Soll-Warmwassertempera-
tur zurück zum Speicher kommt. Die Temperaturerfassung
sitzt dafür in der Pumpe. Ein separater Fühler ist nicht
erforderlich.
Temperaturregelung der Trinkwasser-Zirkulationspumpe
Wilo-Stratos MAXO
